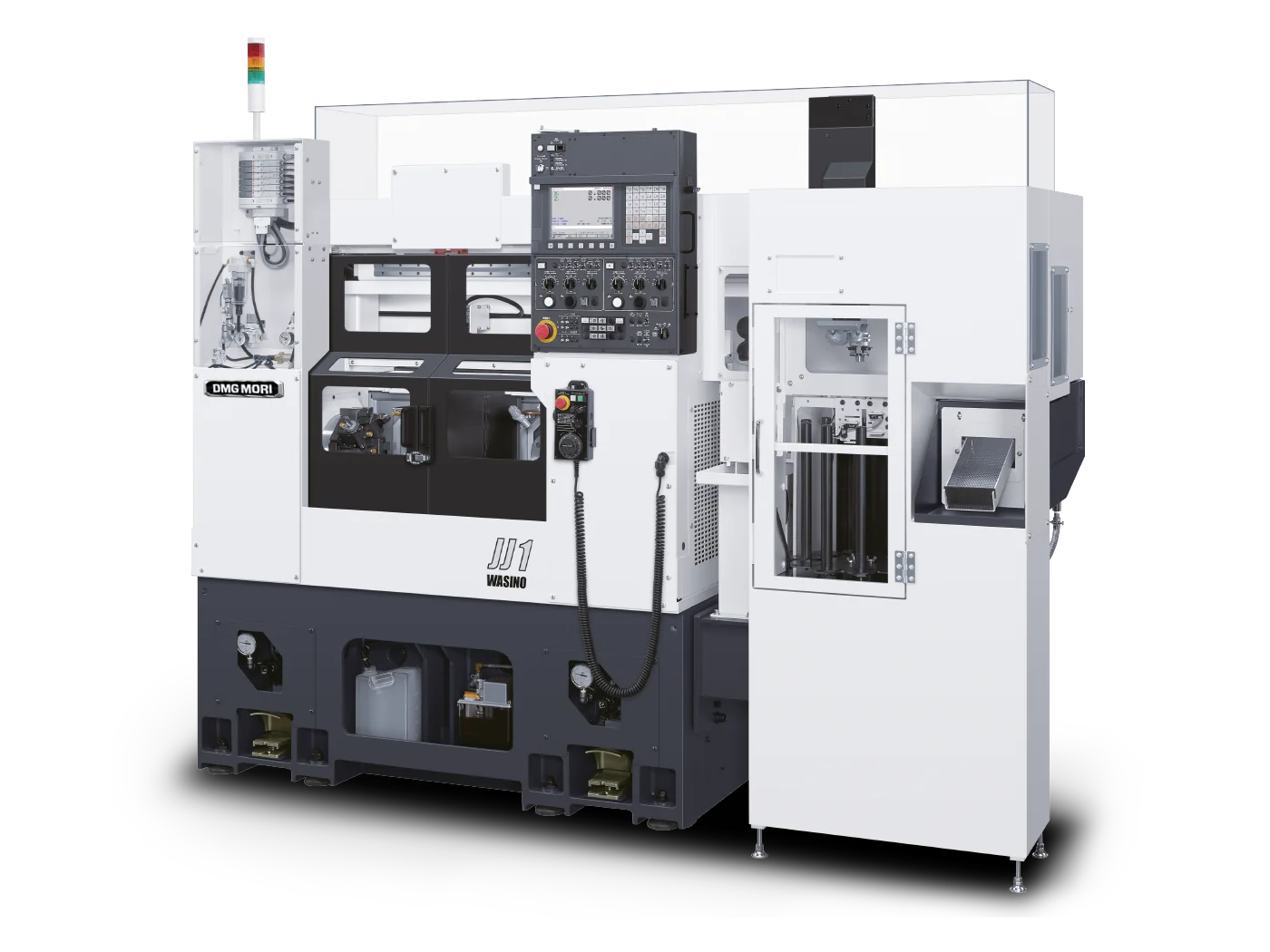

WASINO JJ-1
WASINO JJ-1 - базовая модель gang-tool токарного центра DMG MORI серии WASINO JJ с двумя шпинделями и двумя суппортами. Детали Ø до 100 мм, длина до 100 мм, пруток Ø до 45 мм. Одновременная обработка передней и задней сторон детали за один цикл. Круглость 0,4 мкм, тепловое смещение 5,0 мкм. Управление FANUC.
Технические характеристики
- Крышки
- нержавеющая сталь
- Ход оси X
- 148 мм
- Ход оси Z
- 170 мм
- Круглость
- 0,4 мкм
- Тип станка
- Gang-tool токарный центр с 2 шпинделями и 2 суппортами
- Эргономика
- улучшенный доступ для наладки и обслуживания
- Архитектура
- gang-tooling (плоская оснастка), 2 шпинделя + 2 суппорта
- Конфигурация
- 2 шпинделя, 2 суппорта, одновременная обработка
- Система управления
- FANUC
- Максимальный диаметр прутка
- 45 мм
- Максимальная длина обработки
- 100 мм
- Максимальный диаметр обработки
- 100 мм
- Тепловое смещение (холодный пуск)
- 5,0 мкм
Подробное описание
WASINO JJ-1 - gang-tool токарный центр серии WASINO JJ японской линейки DMG MORI, базовая конфигурация серии. Архитектура gang-tooling: инструменты на gang-каретках (плоская оснастка), без поворотной револьверной головки. Маркировка "JJ" - двухсуппортная компоновка серии J.
Конфигурация 2 шпинделя + 2 суппорта - под одновременную обработку. Главный шпиндель точит переднюю сторону детали одним суппортом, параллельно встречный шпиндель доводит заднюю сторону вторым суппортом. Для серии компактных деталей это сокращает цикл: вместо последовательной обработки за две операции - за один проход с двумя инструментами одновременно.
Обрабатывает заготовки Ø до 100 мм и длиной до 100 мм, пруток Ø до 45 мм. Ход по X - 148 мм, по Z - 170 мм - под компактные детали. По сравнению с WASINO J-1 (крупногабаритной односуппортной моделью серии J), JJ-1 закрывает более компактный габарит, но даёт второй шпиндель и второй суппорт под параллельный цикл.
Крышки из нержавеющей стали защищают направляющие от стружки и СОЖ, держат термостабильность. По данным каталога производителя, тепловое смещение при холодном пуске - 5,0 мкм, круглость - 0,4 мкм. Конструкция с улучшенной эргономикой - доступ к рабочей зоне для наладки и обслуживания, сокращает время переналадки между партиями.
Управление - FANUC.
Кому подходит: серийным производствам компактных деталей с двусторонней токарной обработкой и параллельным циклом (фитинги, втулки, электротехнические компоненты Ø до 100 мм), где 2-шпиндельная 2-суппортная схема даёт сокращение цикла против одношпиндельной.
