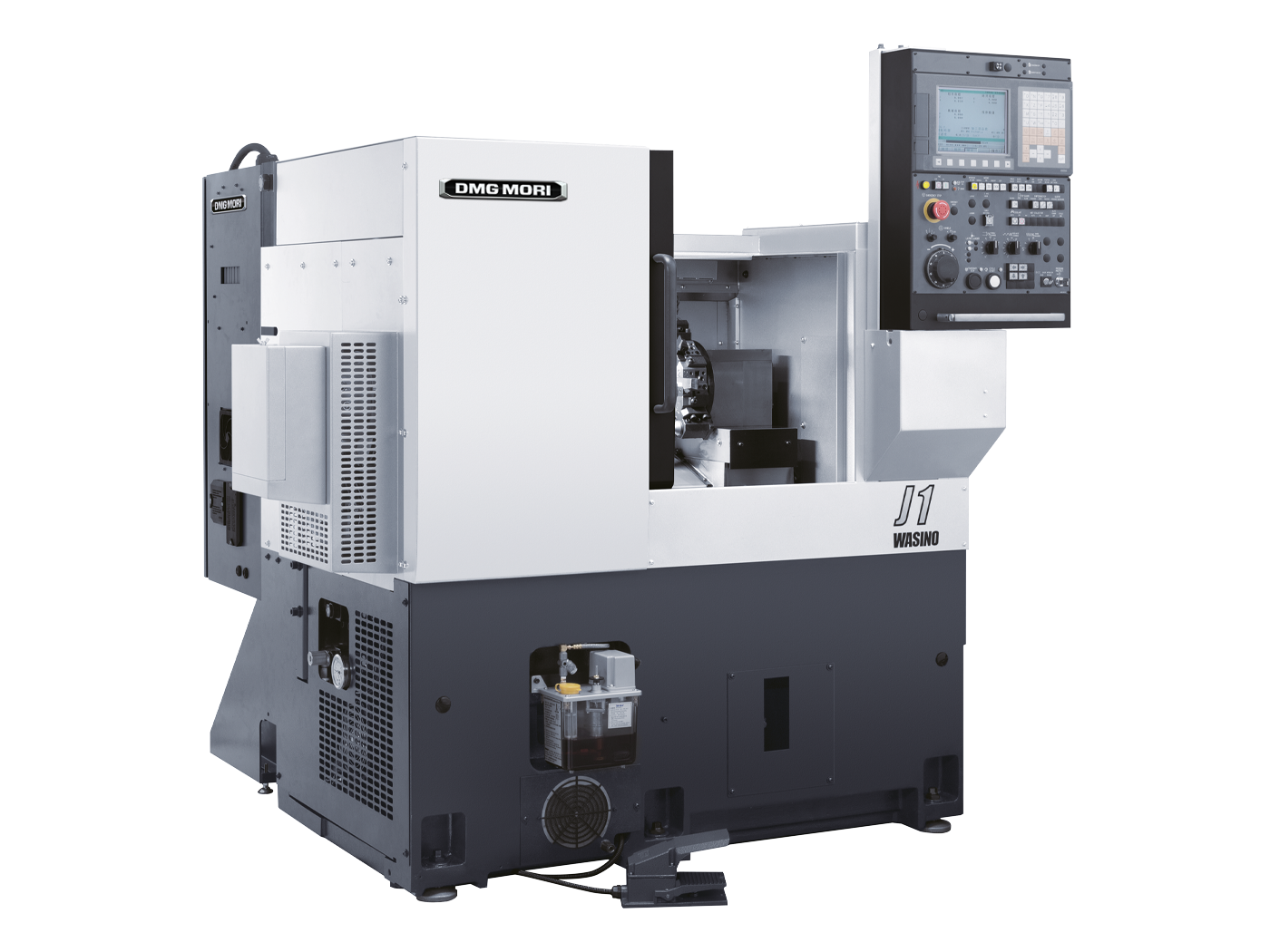

WASINO J-1
WASINO J-1 - gang-tool токарный центр DMG MORI серии WASINO JJ под средние и крупные детали. Наибольший рабочий габарит в линейке gang-tool WASINO: детали Ø до 170 мм, длина до 180 мм. Пруток Ø до 38 мм, ход X/Z 100/220 мм. Круглость 0,4 мкм, тепловое смещение 5,0 мкм. Управление FANUC.
Технические характеристики
- Ход оси X
- 100 мм
- Ход оси Z
- 220 мм
- Круглость
- 0,4 мкм
- Тип станка
- Gang-tool токарный автомат (без поворотной револьверной головки)
- Архитектура
- gang-tooling (плоская оснастка), 1 главный шпиндель
- Направляющие
- горизонтальные с индукционной закалкой, интегрированные в станину
- Автоматизация
- поддержка интеграции загрузчик/склад
- Система управления
- FANUC
- Максимальный диаметр прутка
- 38 мм
- Максимальная длина обработки
- 180 мм
- Максимальный диаметр обработки
- 170 мм
- Тепловое смещение (холодный пуск)
- 5,0 мкм
Подробное описание
WASINO J-1 - gang-tool токарный центр серии WASINO JJ японской линейки DMG MORI. Архитектура gang-tooling: инструменты на gang-каретке (плоская оснастка), без поворотной револьверной головки. Внутри серии JJ это крупногабаритная модель под детали увеличенного диаметра.
Обрабатывает заготовки Ø до 170 мм и длиной до 180 мм, пруток Ø до 38 мм. Ход по X - 100 мм, по Z - 220 мм. Для gang-tool схемы этого достаточно под средние детали - где компактные WASINO G и GG уже не закрывают габарит.
Жёсткость обеспечивают горизонтальные направляющие с индукционной закалкой, интегрированные непосредственно в станину. По данным каталога производителя, тепловое смещение при холодном пуске - 5,0 мкм, круглость - 0,4 мкм. Для серийных деталей с требованиями по круглости цилиндрических поверхностей это означает: станок держит размер в партии и на длительных сериях.
Совместимость с интеграцией "загрузчик/склад" - под автоматизацию серийного производства и работу без оператора. Компактная конструкция под цех с ограниченной площадью.
Управление - FANUC.
Кому подходит: серийным производствам средних деталей с требованиями по точности (круглость 0,4 мкм), где gang-tooling схема даёт быструю смену инструмента и сокращение цикла. Для тех, кому компактные WASINO G/GG не закрывают рабочий габарит Ø 170 мм.
