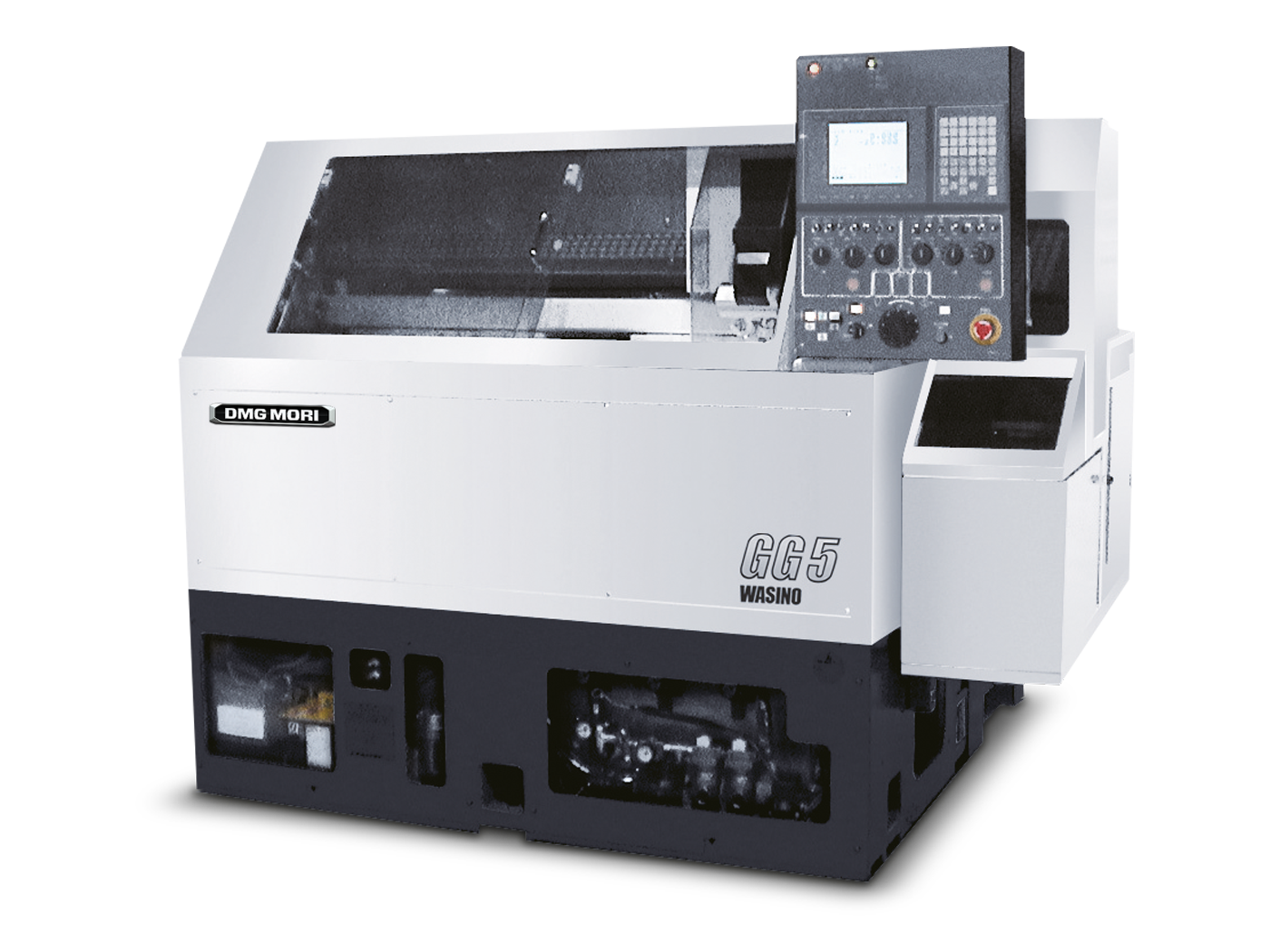

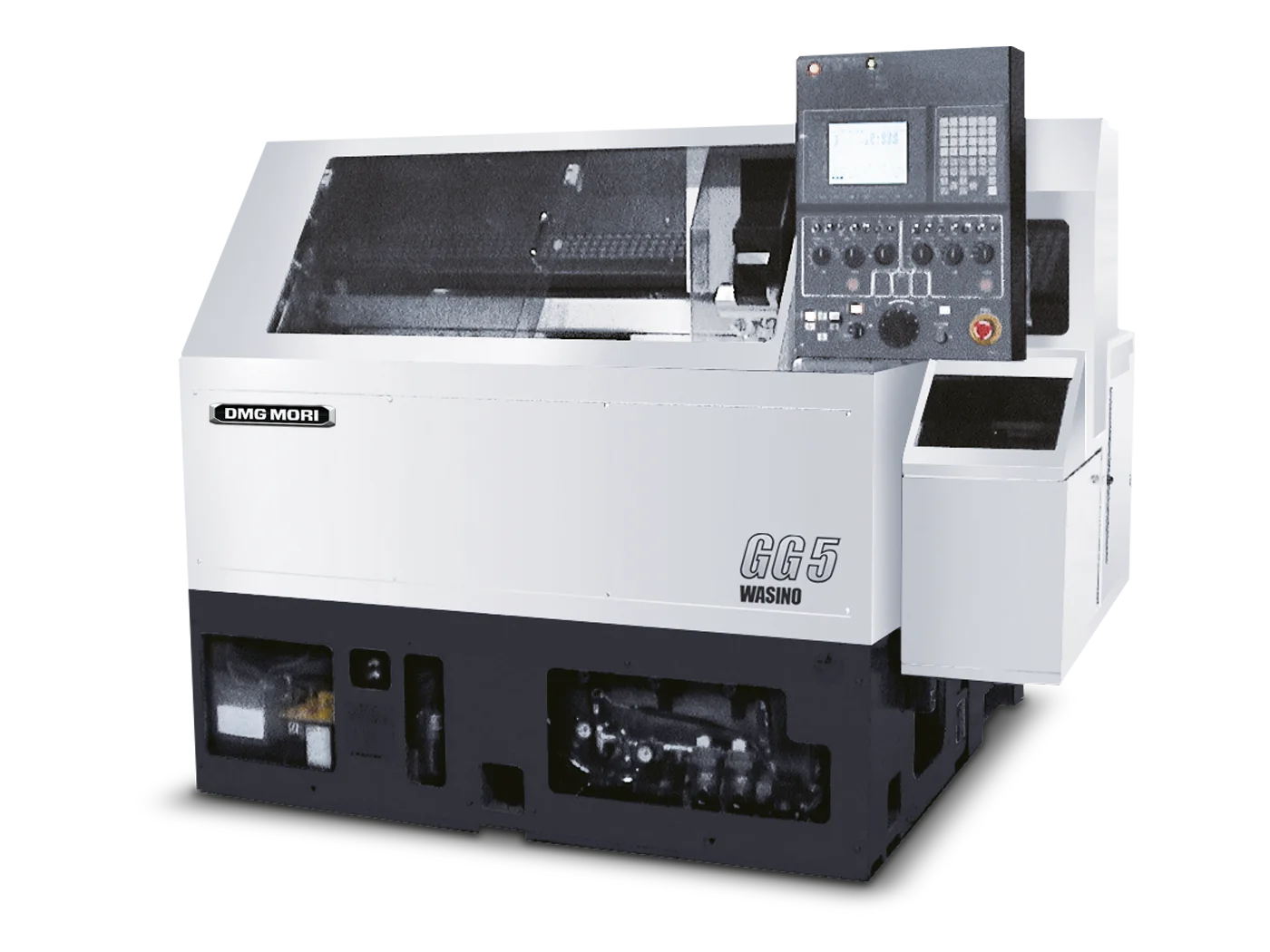

WASINO GG-5
Двухшпиндельный gang-tool токарный автомат WASINO (DMG MORI) для компактных деталей Ø до 50 мм и длиной до 40 мм. Пруток Ø до 45 мм, ход X/Z 200/220 мм. Два шпинделя обрабатывают переднюю и заднюю сторону детали за один цикл. Тепловое смещение 5,0 мкм при холодном пуске.
Технические характеристики
- Ход оси X
- 200 мм
- Ход оси Z
- 220 мм
- Тип станка
- Двухшпиндельный gang-tool токарный автомат
- Компоновка
- gang-tool (плоская оснастка, без револьверной головки)
- Система управления
- FANUC
- Количество шпинделей
- 2 (главный + встречный)
- Максимальный диаметр прутка
- 45 мм
- Максимальная длина обработки
- 40 мм
- Максимальный диаметр обработки
- 50 мм
- Тепловое смещение при холодном пуске
- 5,0 мкм
Подробное описание
WASINO GG-5 - двухшпиндельный gang-tool токарный автомат японской линейки WASINO (входит в DMG MORI). Построен под серийное производство компактных деталей: заготовка Ø до 50 мм, длина до 40 мм, пруток Ø до 45 мм. Gang-tool компоновка (плоская оснастка без револьверной головки) - инструменты расположены в ряд на суппорте, смена инструмента происходит линейным перемещением, без поворота револьвера. Это даёт быструю смену и высокую повторяемость позиции.
Два шпинделя - главная особенность GG-5. Передняя и задняя стороны детали обрабатываются в одном цикле: основной шпиндель точит лицевую сторону, передаёт деталь на встречный шпиндель, который доводит обратную сторону без переустановки. Для серийных компактных деталей с двусторонней обработкой (фитинги, втулки, мелкие фланцы) это сокращает цикл в 1,5-2 раза против одношпиндельной схемы.
Тепловое смещение 5,0 мкм при холодном пуске - станок быстро выходит на рабочую точность. Ход по X - 200 мм, по Z - 220 мм. Управление FANUC. Горизонтальная компоновка под удобство загрузки прутка и съёма готовых деталей.
Кому подходит: серийным производствам компактных деталей с двусторонней токарной обработкой (фитинги, втулки, штуцеры, мелкие электротехнические компоненты), где gang-tool компоновка даёт быструю смену инструмента, а второй шпиндель снимает отдельную операцию доводки обратной стороны.
