WASINO G 100M | 480

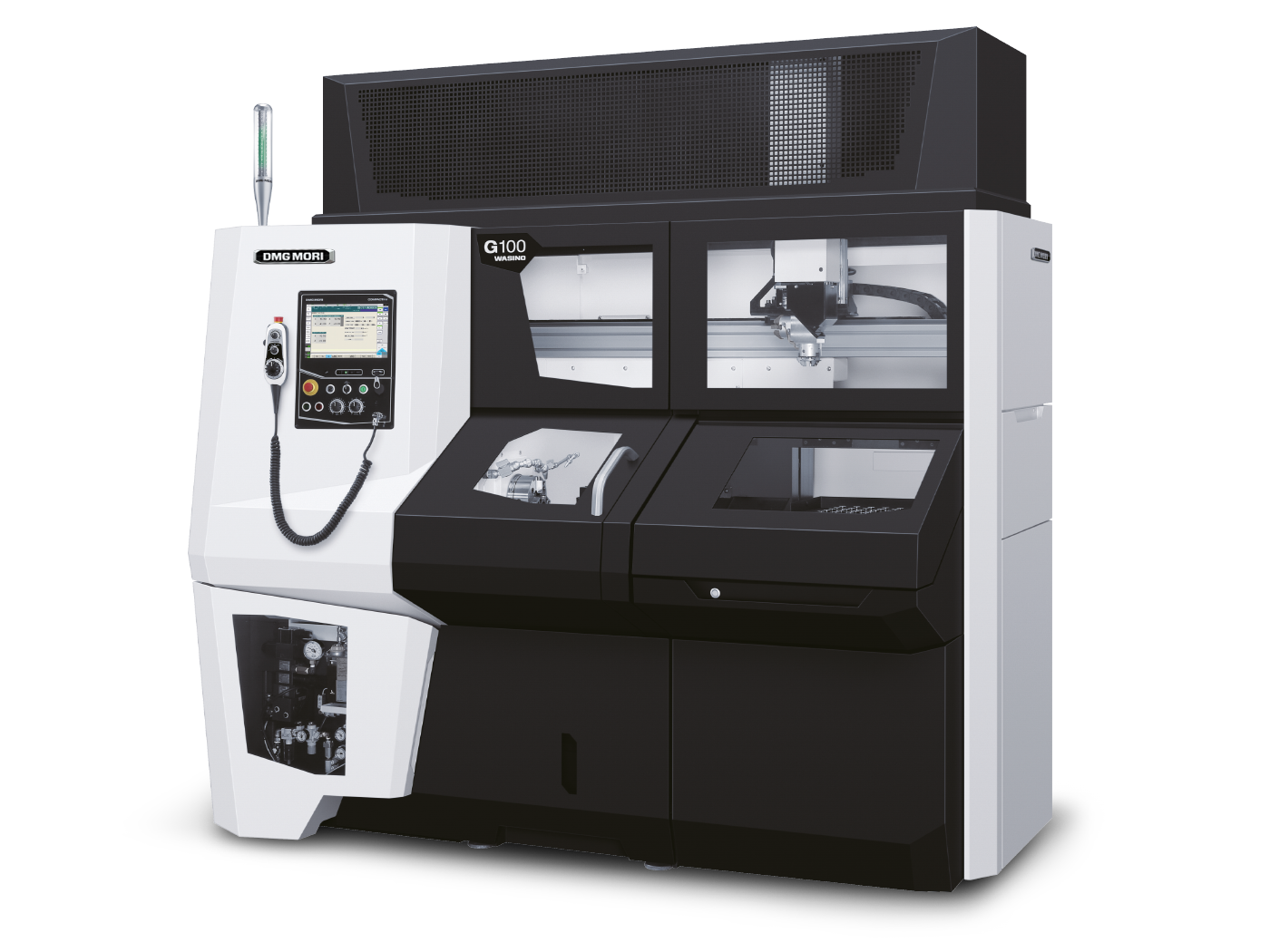

WASINO G 100M | 480 - среднеразмерный gang-tool токарный автомат DMG MORI с увеличенным ходом по оси X (480 мм) и жёсткой станиной с низким центром тяжести. Детали Ø до 285 мм, длина до 280 мм, пруток Ø 38 мм. Тепловое смещение при холодном пуске - менее 2,0 мкм. Круглость 0,5 мкм. Управление FANUC.
Технические характеристики
- Станина
- симметричная из чугуна, низкий центр тяжести
- Ход оси X
- 480 мм (увеличенный)
- Ход оси Z
- 285 мм
- Круглость
- 0,5 мкм
- Тип станка
- Gang-tool токарный автомат (без поворотной револьверной головки)
- Архитектура
- gang-tooling (плоская оснастка), 1 главный шпиндель
- Направляющие
- горизонтальные с индукционной закалкой в станине
- Система управления
- FANUC
- Максимальный диаметр прутка
- 38 мм
- Максимальная длина обработки
- 280 мм
- Максимальный диаметр обработки
- 285 мм
- Тепловое смещение (холодный пуск)
- менее 2,0 мкм
Подробное описание
WASINO G 100M | 480 - среднеразмерный gang-tool токарный автомат серии WASINO G с увеличенным ходом по оси X. Архитектура gang-tooling: инструменты на gang-каретке (плоская оснастка), без поворотной револьверной головки. По сравнению с G 100-300 даёт увеличенный ход по X - 480 мм, что позволяет обработать детали большего диаметра и поставить больше инструментальных позиций в ряду.
Маркировка модели: "100" - класс диаметра обработки (swing class), "M" - вариант комплектации серии G, "480" - длина хода по оси X. Обрабатывает заготовки Ø до 285 мм и длиной до 280 мм, пруток Ø до 38 мм.
Симметричная конструкция станины из чугуна с низким центром тяжести держит тепловую стабильность. По данным каталога производителя, тепловое смещение при холодном пуске - менее 2,0 мкм. Круглость - 0,5 мкм. Для серийного производства точных цилиндрических деталей это означает: станок выходит на рабочую точку за короткое время и держит размер в партии.
Горизонтальные направляющие с индукционной закалкой интегрированы в станину. Симметричная структура относительно центра шпинделя - характерная особенность токарных автоматов с плоской оснасткой, распределяет нагрузку и снижает тепловые деформации.
Ход по X - 480 мм, по Z - 285 мм. Рабочая зона под средние детали. Точные параметры мощности, момента шпинделя и оборотов зависят от года выпуска и комплектации - при закупке под конкретный contract данные уточняются у дилера.
Управление - FANUC. 3D-симуляция цикла до запуска в металл.
Кому подходит: серийным производствам автокомпонентов, гидравлики и приборостроения с техпроцессом, требующим gang-tooling схемы на увеличенном рабочем ходу. Где нужна стабильная точность на длительной партии и где gang-tooling даёт выигрыш по циклу на простых деталях.
