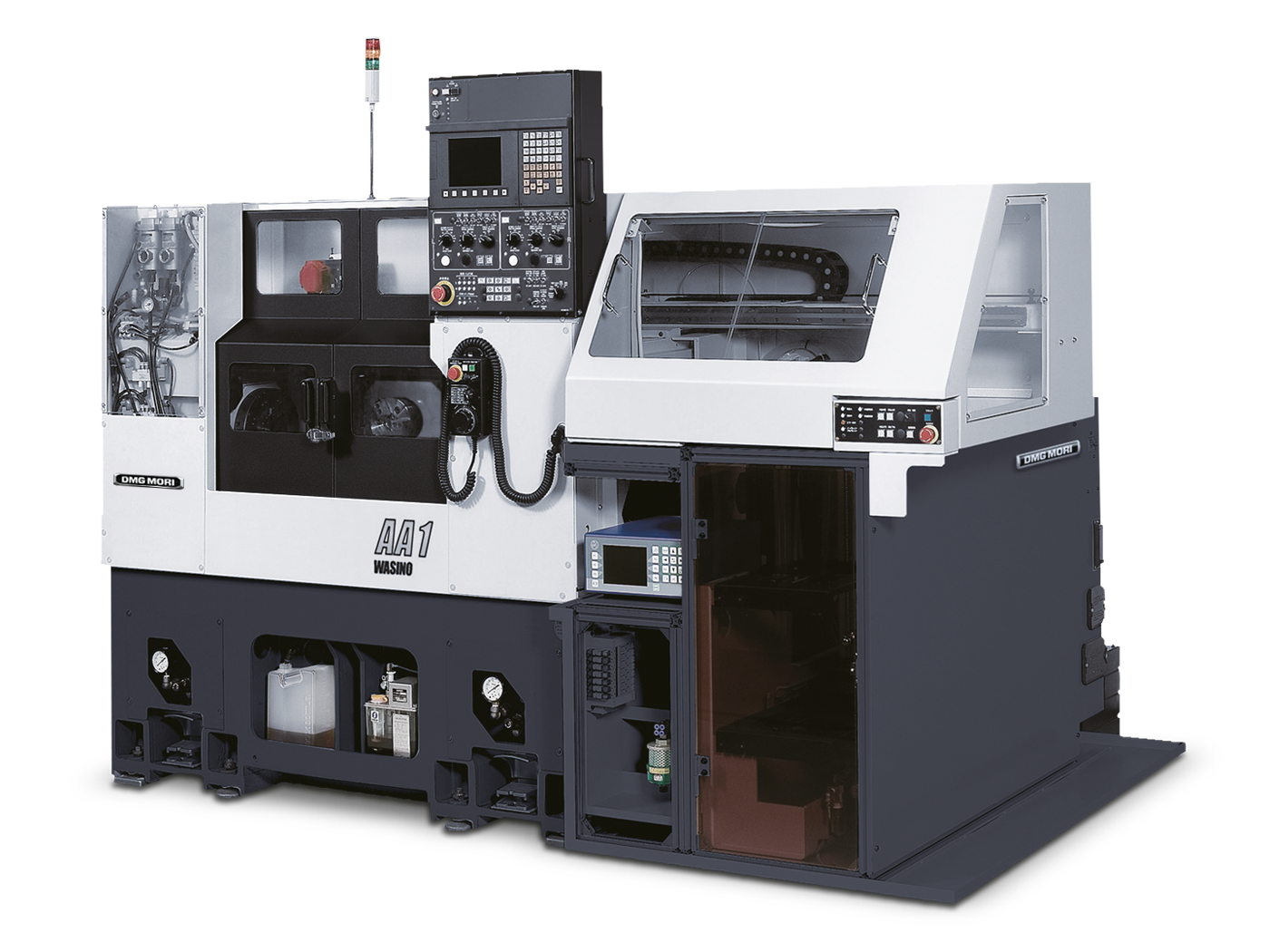

WASINO AA-1
WASINO AA-1 - gang-tool токарный центр DMG MORI серии WASINO A с двумя шпинделями и двумя суппортами для одновременной обработки. Детали Ø до 100 мм, длина до 50 мм. Ход X/Y/Z 148/50/170 мм, Y-ось для внецентровых операций. Тепловое смещение 5,0 мкм. Управление FANUC.
Технические характеристики
- Крышки
- нержавеющая сталь
- Ход оси X
- 148 мм
- Ход оси Y
- 50 мм
- Ход оси Z
- 170 мм
- Тип станка
- Gang-tool токарный центр с 2 шпинделями и 2 суппортами
- Архитектура
- gang-tooling (плоская оснастка), 2 шпинделя + 2 суппорта + Y-ось
- Конфигурация
- 2 шпинделя, 2 суппорта, одновременная обработка
- Система управления
- FANUC
- Шарико-винтовой механизм
- предварительно напряжённый
- Максимальная длина обработки
- 50 мм
- Максимальный диаметр обработки
- 100 мм
- Тепловое смещение (холодный пуск)
- 5,0 мкм
Подробное описание
WASINO AA-1 - gang-tool токарный центр серии WASINO A японской линейки DMG MORI с двумя шпинделями и двумя суппортами. Архитектура gang-tooling: инструменты на gang-каретках (плоская оснастка), без поворотной револьверной головки. Маркировка "AA" - двухсуппортная компоновка серии A. Обрабатывает заготовки Ø до 100 мм и длиной до 50 мм.
Конфигурация 2 шпинделя + 2 суппорта - под одновременную обработку. Главный шпиндель точит лицевую сторону детали одним суппортом, параллельно встречный шпиндель доводит обратную сторону вторым суппортом. На серии компактных деталей это сокращает цикл: вместо последовательной обработки за две операции - за один проход с двумя инструментами одновременно.
Y-ось с ходом 50 мм - для внецентровых операций: сверление внецентровых отверстий, фрезерование лысок и пазов со смещением относительно оси вращения. Ход по X - 148 мм, по Z - 170 мм - под компактные детали.
Шарико-винтовой механизм предварительно напряжённый, минимизирует люфт под точное позиционирование. Крышки из нержавеющей стали защищают от температурных колебаний и стружки. По данным каталога производителя, тепловое смещение при холодном пуске - 5,0 мкм.
Управление - FANUC. Обработка круглых и некруглых заготовок.
Кому подходит: серийным производствам компактных деталей с двусторонней токарной обработкой и параллельным циклом (фитинги, втулки, электротехнические компоненты), где 2-шпиндельная 2-суппортная схема даёт сокращение цикла против одношпиндельной.
