WASINO A 150SY | 15

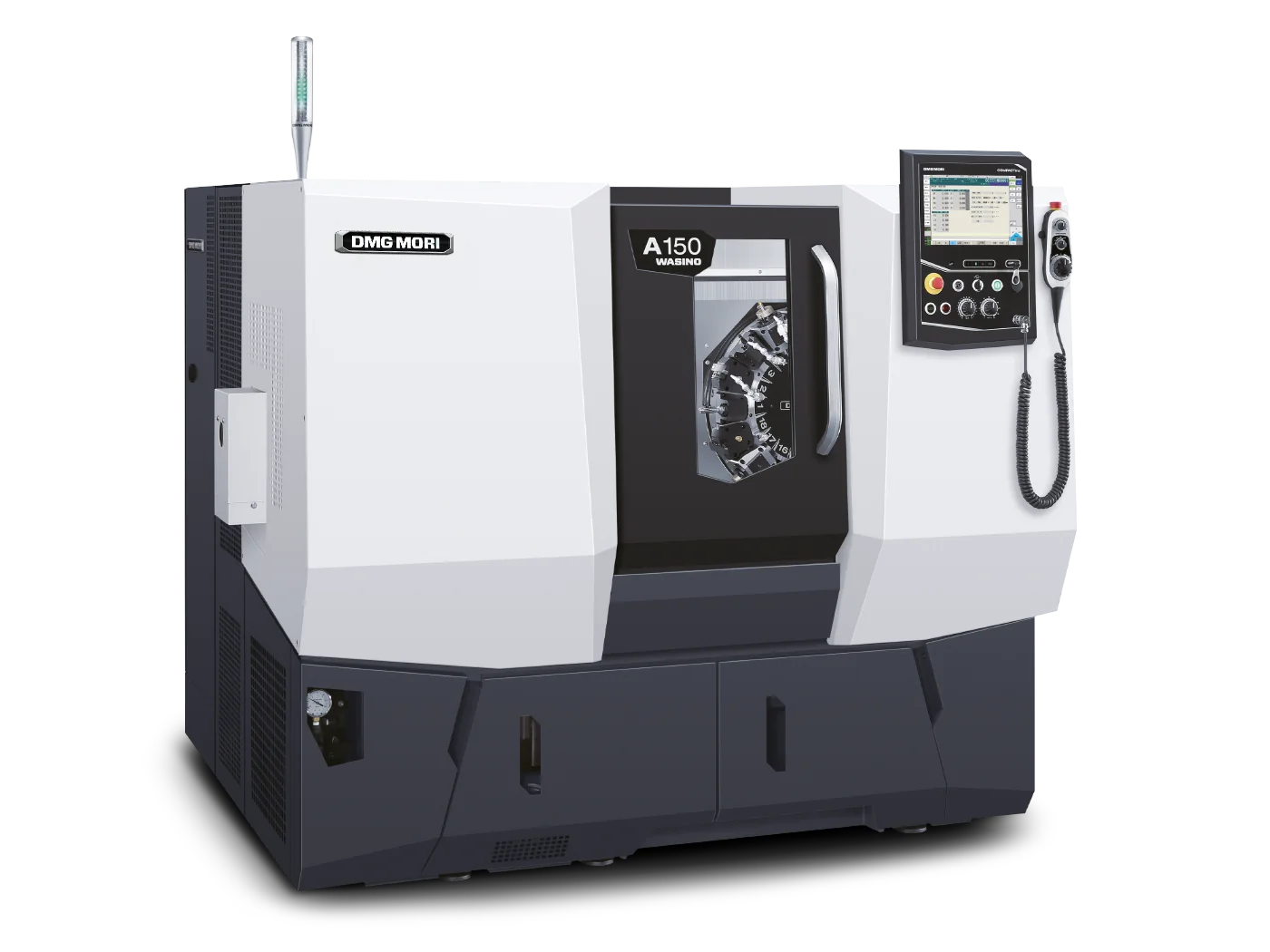

WASINO A 150SY | 15 - снятый с производства gang-tool токарный центр DMG MORI серии WASINO A с Y-осью и встречным шпинделем. Детали Ø до 240 мм, длина до 245 мм, пруток Ø до 67 мм, 15 инструментальных позиций. Тепловое смещение 4,0 мкм, круглость 0,8 мкм. Управление FANUC. Поставка б/у и со склада.
Технические характеристики
- Крышки
- нержавеющая сталь
- Ход оси X
- 180 мм
- Ход оси Y
- 100 мм
- Ход оси Z
- 350 мм
- Круглость
- 0,8 мкм
- Тип станка
- Gang-tool токарный центр с Y-осью и встречным шпинделем (снят с производства)
- Архитектура
- gang-tooling (плоская оснастка), 2 шпинделя + Y-ось
- Направляющие
- горизонтальные, монолитный чугун, ручная шабровка
- Система управления
- FANUC
- Количество инструментов
- 15
- Максимальный диаметр прутка
- 67 мм
- Максимальная длина обработки
- 245 мм
- Максимальный диаметр обработки
- 240 мм
- Тепловое смещение (холодный пуск)
- 4,0 мкм
Подробное описание
WASINO A 150SY | 15 - gang-tool токарный центр серии WASINO A японской линейки DMG MORI. Архитектура gang-tooling: инструменты на gang-каретке (плоская оснастка), без поворотной револьверной головки. Модель снята с производства, поставляется на российский рынок б/у и со склада. Параметры ниже приведены по архивным техническим данным.
Маркировка модели: "150" - типоразмер серии, "S" - встречный шпиндель (sub-spindle), "Y" - Y-ось для многоосевой обработки, "15" - число инструментальных позиций. Обрабатывает заготовки Ø до 240 мм и длиной до 245 мм, пруток Ø до 67 мм.
Конфигурация SY: два шпинделя (главный и встречный) плюс Y-ось. Встречный шпиндель доводит обратную сторону детали в той же установке - не нужно переустанавливать заготовку и терять допуск на повторном базировании. Y-ось 100 мм даёт смещение фрезерных операций относительно оси вращения - можно сверлить внецентровые отверстия и фрезеровать лыски.
Горизонтальные направляющие из монолитного чугуна с ручной шабровкой под точность геометрии и ресурс. По архивным данным производителя, тепловое смещение при холодном пуске - 4,0 мкм, круглость - 0,8 мкм. Крышки из нержавеющей стали защищают направляющие от стружки и СОЖ.
Ход по X - 180 мм, по Y - 100 мм, по Z - 350 мм. Управление - FANUC. Интегрированная обработка круглых и некруглых заготовок.
Кому подходит: производствам, закупающим б/у оборудование серии WASINO A с ограниченным бюджетом, и цехам, где эти станки уже стоят в эксплуатации. Для новых контрактов ориентироваться на актуальную gang-tool линейку WASINO G 100M или токарные центры CLX с Y-осью.
