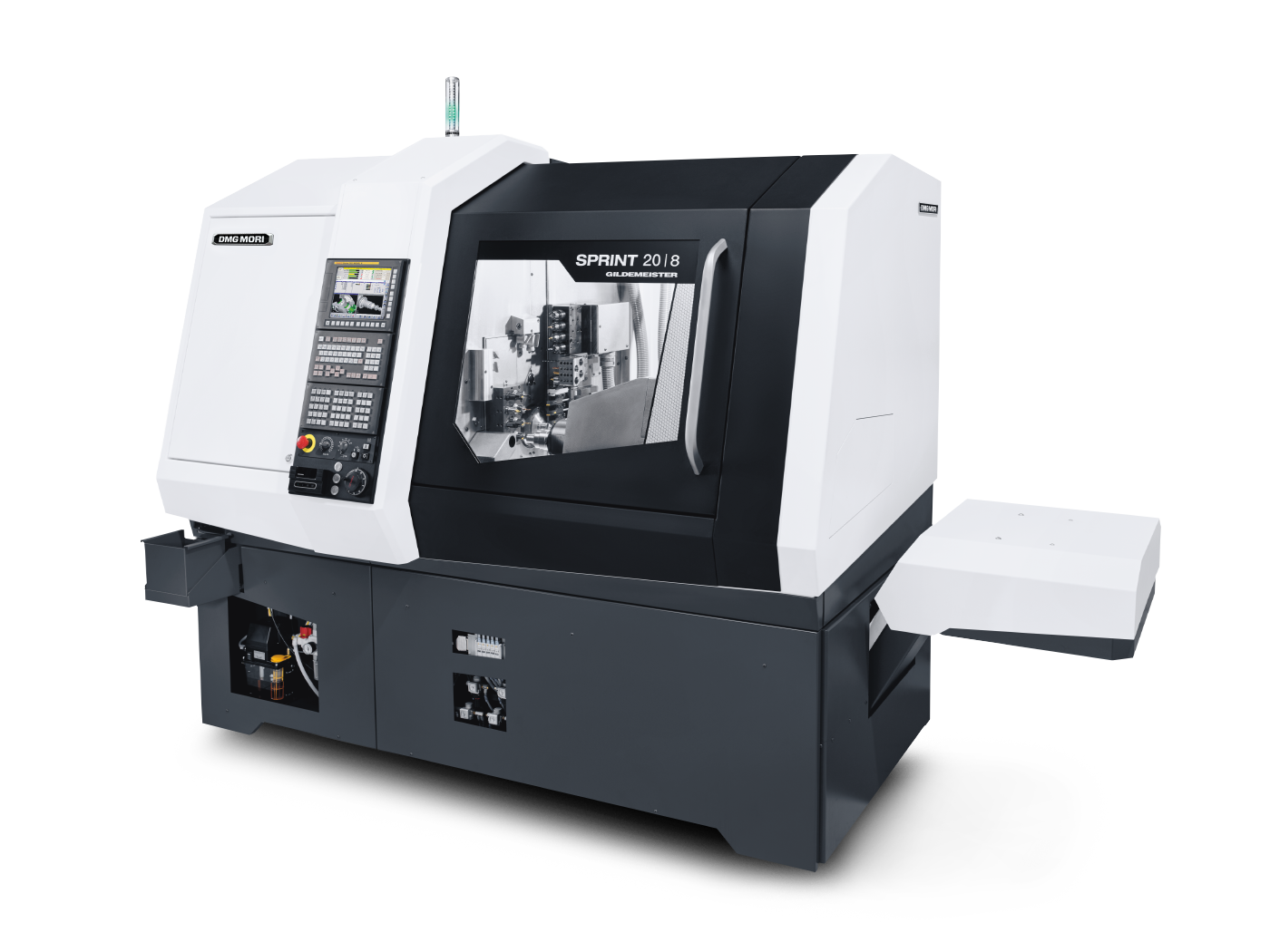

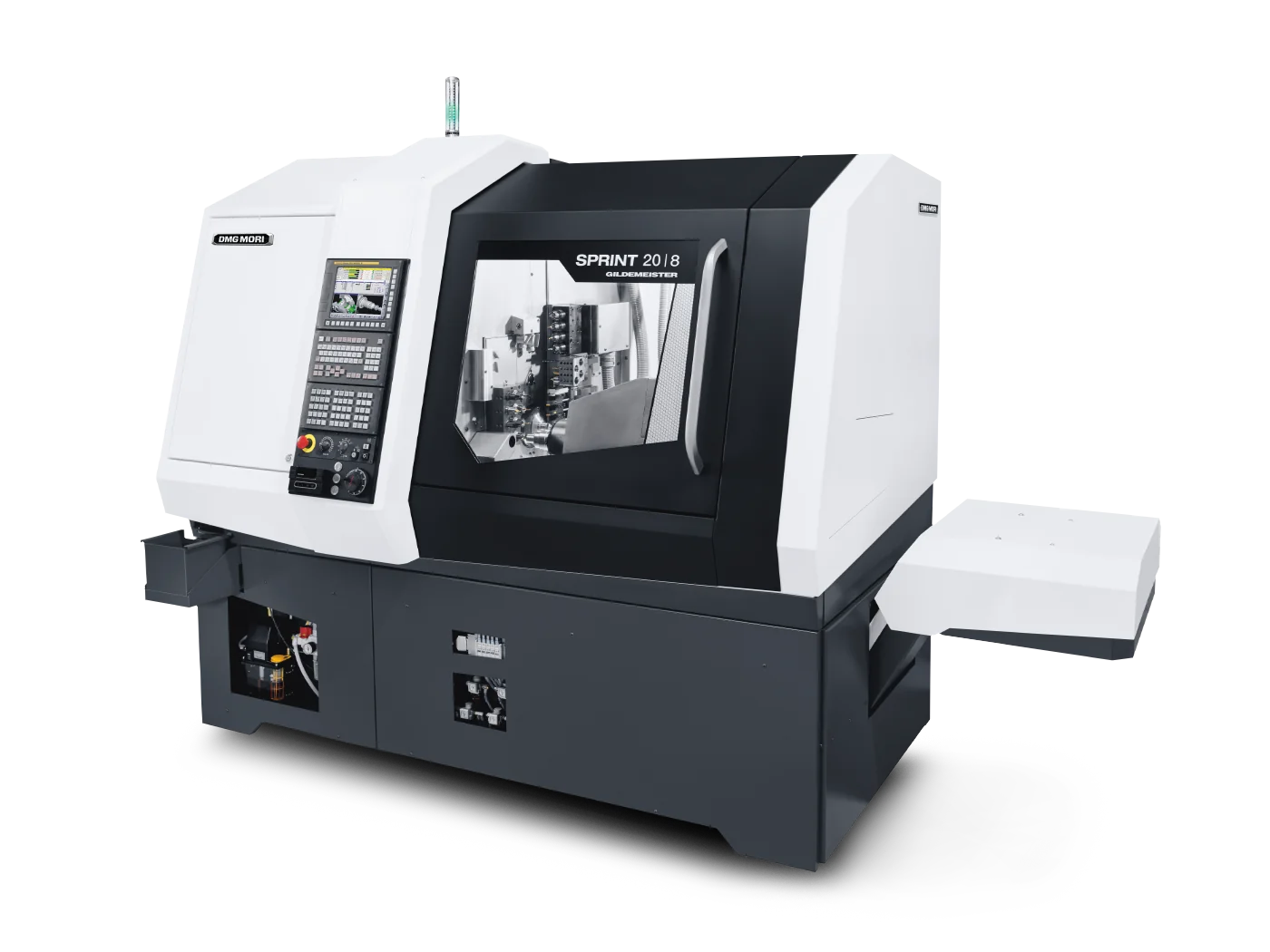

SPRINT 20-8
SPRINT 20-8 - швейцарский токарный автомат (тип sliding headstock) с расширенной инструментальной конфигурацией для микро-деталей с прутком Ø 20 мм. Один главный и один встречный шпиндель. Главный шпиндель до 10000 об/мин. Gang-tooling. Управление FANUC 31i (MAPPS).
Технические характеристики
- Тип станка
- Швейцарский токарный автомат (sliding headstock), gang-tooling
- Архитектура
- 1 главный + 1 встречный шпиндель, направляющая втулка
- Главный шпиндель
- до 10000 об/мин (класс серии SPRINT 20)
- Система управления
- FANUC 31i (MAPPS)
- Инструментальная система
- gang-tooling, расширенная конфигурация
- Максимальный диаметр прутка
- 20 мм
Подробное описание
SPRINT 20-8 - расширенная конфигурация швейцарского токарного автомата типа sliding headstock. Архитектура та же, что у SPRINT 20-5: один главный шпиндель с прутком Ø до 20 мм и один встречный шпиндель для обработки обратной стороны. Суффикс "8" обозначает расширенную инструментальную конфигурацию - больше позиций и приводных инструментов, чем у SPRINT 20-5.
Маркировка модели: "20" - диаметр прутка в миллиметрах, "8" - номер конфигурации. Чем больше номер суффикса, тем больше инструментальных позиций и осей. Серия SPRINT 20 закрывает сегмент микро-деталей с прутком до 20 мм.
Главный шпиндель - до 10000 об/мин (класс серии SPRINT 20). Высокая скорость под малый диаметр. Встречный шпиндель - той же конструкции, для обработки обратной стороны.
Инструментальная система - gang-tooling: инструменты расположены в ряд на gang-каретке, без поворотной револьверной головки. Быстрый доступ к инструменту - нет времени на индексацию. По сравнению с SPRINT 20-5, конфигурация "8" даёт больше инструментальных позиций и приводных - для более сложного техпроцесса без переналадки.
По данным каталога производителя, конфигурация SPRINT 20-8 включает расширенный набор инструментальных позиций на gang-каретке. Точные параметры мощности и момента главного шпинделя зависят от года выпуска - при закупке под конкретный contract данные уточняются у дилера.
Управление - FANUC 31i с MAPPS. 3D-симуляция цикла до запуска в металл.
Для закупщика SPRINT 20-8 - выбор под серийное производство микро-деталей со сложным техпроцессом. Где SPRINT 20-5 не хватает позиций под длинную инструментальную наладку, SPRINT 20-8 даёт расширение.
Кому подходит: производствам медицинских микро-имплантатов со сложной геометрией, часовому производству сложных компонентов, производству контактных групп с фрезерными операциями. Где нужна серийная обработка микро-деталей с длинным техпроцессом на gang-tooling.
