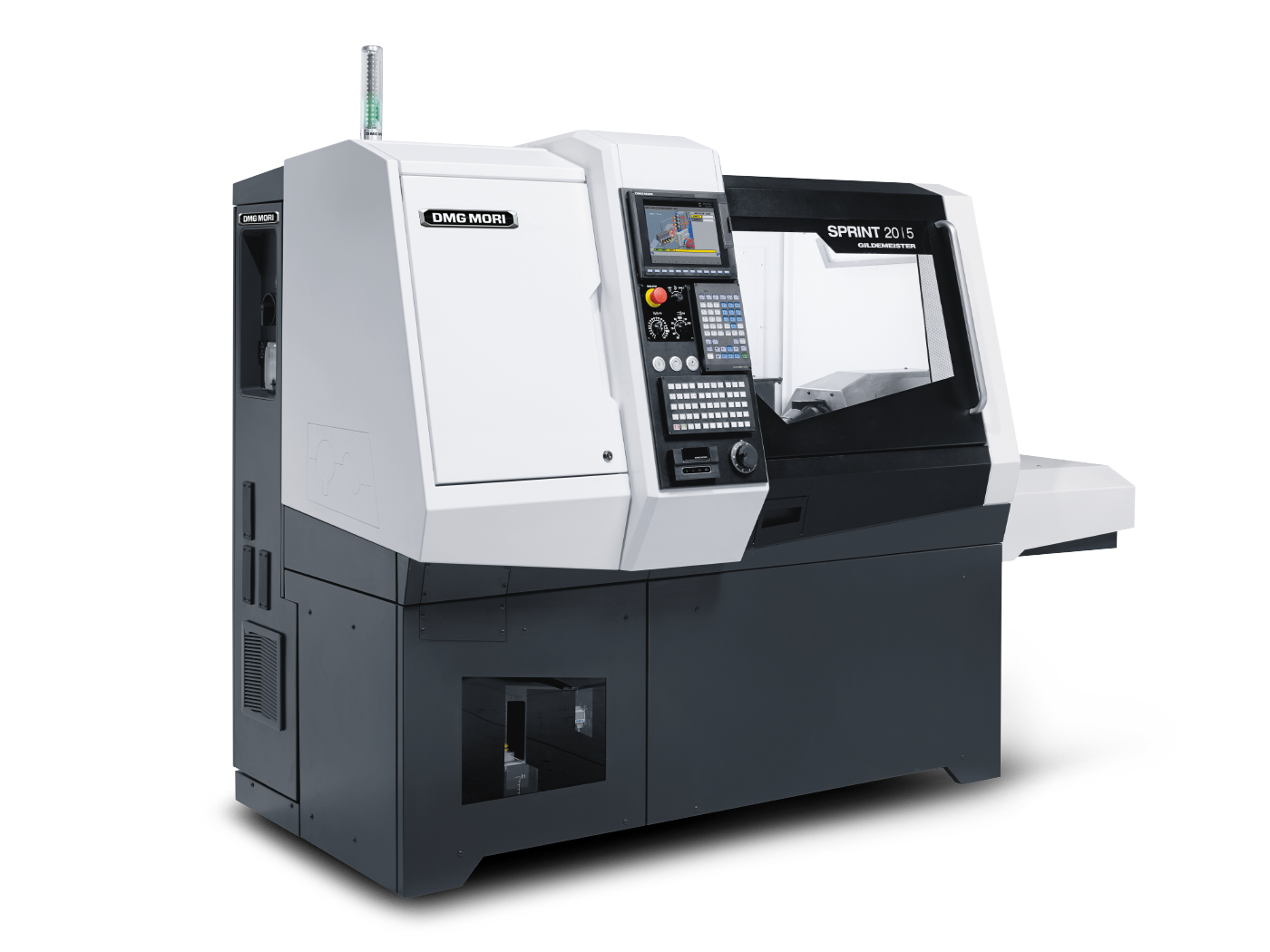

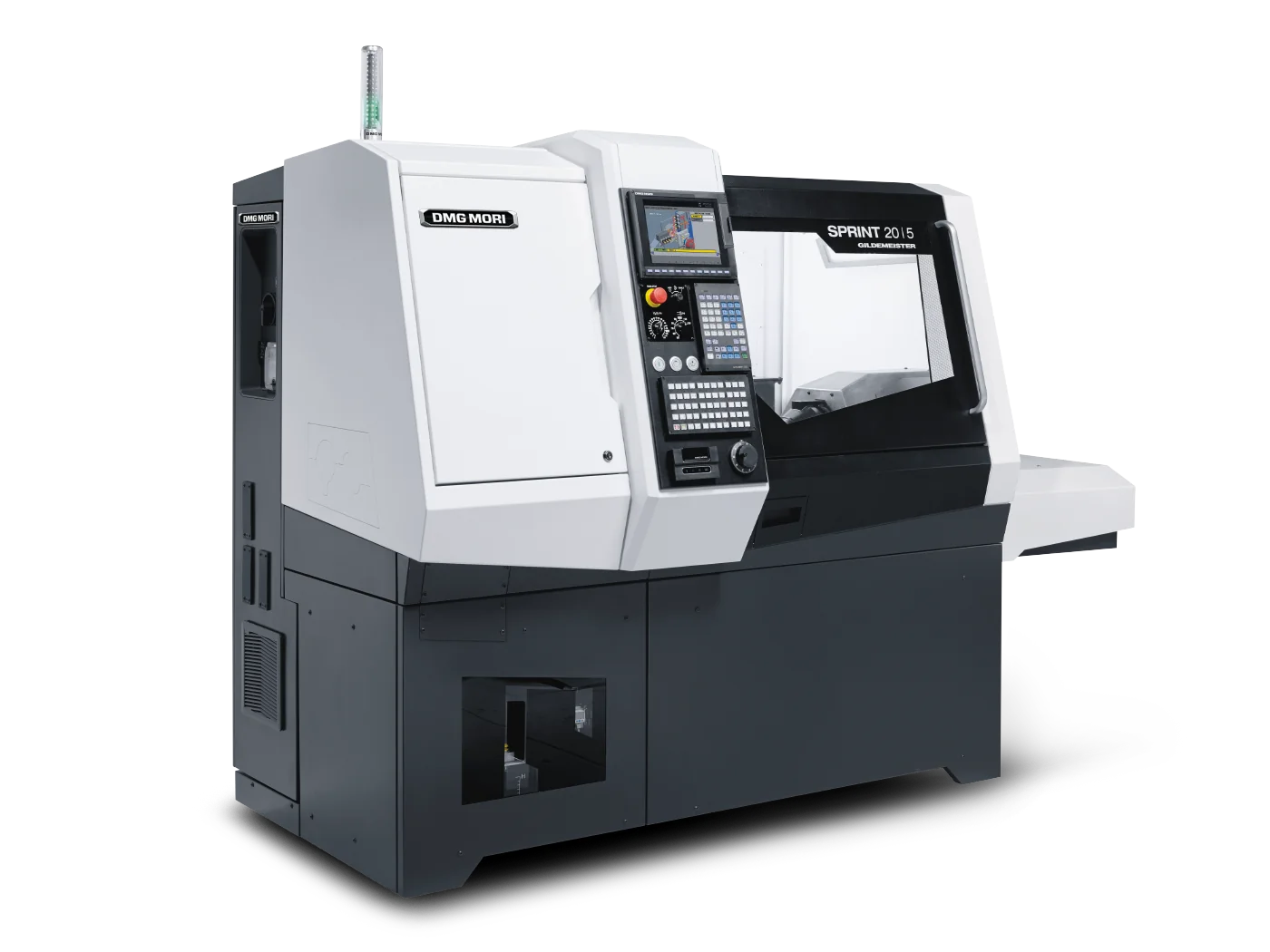

SPRINT 20-5
SPRINT 20-5 - швейцарский токарный автомат (тип sliding headstock) для микро-деталей с прутком Ø 20 мм. Один главный и один встречный шпиндель. Главный шпиндель до 10000 об/мин. Инструментальная система gang-tooling. Управление FANUC 31i (MAPPS).
Технические характеристики
- Тип станка
- Швейцарский токарный автомат (sliding headstock), gang-tooling
- Архитектура
- 1 главный + 1 встречный шпиндель, направляющая втулка
- Главный шпиндель
- до 10000 об/мин (класс серии SPRINT 20)
- Система управления
- FANUC 31i (MAPPS)
- Инструментальная система
- gang-tooling, до 20 позиций
- Максимальный диаметр прутка
- 20 мм
Подробное описание
SPRINT 20-5 - компактный швейцарский токарный автомат типа sliding headstock. Архитектура - один главный шпиндель с прутком Ø до 20 мм и один встречный шпиндель для обработки обратной стороны детали. Пруток подаётся через направляющую втулку - это схема швейцарского типа, где заготовка перемещается вдоль оси Z вместе со шпинделем, а инструменты стоят на gang-каретке.
Маркировка модели: "20" - диаметр прутка в миллиметрах, "5" - номер конфигурации. Чем больше номер суффикса, тем больше инструментальных позиций и осей в конфигурации. Серия SPRINT 20 закрывает сегмент микро-деталей - часовых компонентов, медицинских микро-имплантатов, контактных групп электроники.
Главный шпиндель - до 10000 об/мин (класс серии SPRINT 20). Высокая скорость под малый диаметр: на прутке 20 мм обороты важнее момента. Встречный шпиндель - той же конструкции, для обработки обратной стороны детали.
Инструментальная система - gang-tooling: инструменты расположены в ряд на gang-каретке, без поворотной револьверной головки. Это даёт быстрый доступ к инструменту - нет времени на индексацию револьвера. Для серийной партии микро-деталей это сокращает время цикла.
По данным каталога производителя, конфигурация SPRINT 20-5 включает до 20 инструментальных позиций на gang-каретке. Точные параметры мощности и момента главного шпинделя зависят от года выпуска - при закупке под конкретный contract данные уточняются у дилера.
Управление - FANUC 31i с MAPPS. 3D-симуляция цикла до запуска в металл - на сложной микро-детали снижает риск столкновений.
Для закупщика SPRINT 20-5 - это выбор под серийное производство микро-деталей с прутком 20 мм. Не оптимален для крупных деталей (для этого SPRINT 32) и не оптимален для сверхвысоких оборотов с линейным двигателем (для этого SPRINT 42 linear).
Кому подходит: часовому производству, производству медицинских микро-имплантатов и инструментов, производству контактных групп и разъёмов электроники, производству микромеханики. Где нужна серийная обработка микро-деталей с высокой точностью и коротким временем цикла.
