Biglia BMX70-Y2

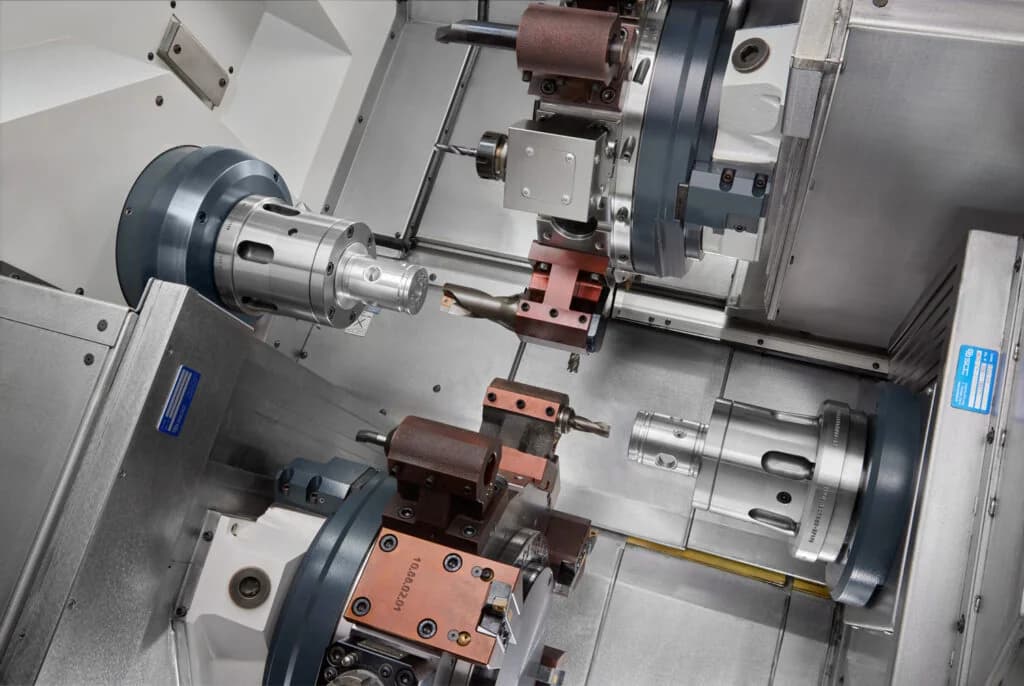

Biglia BMX70-Y2 - многоосевой CNC токарный автомат четвёртого поколения с двумя шпинделями и двумя турелями. Диаметр прутка 51/70 мм, максимальный диаметр обработки 270 мм, 8 управляемых осей, турели прямого привода на 15 позиций.
Технические характеристики
- Тип станка
- многоосевой CNC токарный автомат 4-го поколения Quattro
- Система ЧПУ
- Fanuc 31i-T
- Производитель
- Officine E. Biglia & C. S.p.A. (Инчиза-Скапаччино, Асти, Пьемонт, Италия)
- Диаметр прутка
- 51 мм / 70 мм
- Выгрузчик деталей
- программируемый, детали до 300 мм длиной
- Тип привода турели
- прямой привод (интегрированный электродвигатель)
- Число управляемых осей
- 8 (Z1-Z2-Z3-X1-X2-X3-Y1-Y2)
- Патрон второго шпинделя
- до ø210 мм
- Патрон главного шпинделя
- до ø250 мм
- Время индексирования турели
- 0,15 с
- Максимальная длина обработки
- 640 мм
- Максимальный диаметр обработки
- 270 мм (своб. вращение 220 мм)
- Мощность приводного инструмента
- 14 кВт / 6 000 об/мин
- Число позиций турели (верхняя / нижняя)
- 15 / 15
- Программируемое смещение второго шпинделя (ось Z3)
- -115 мм
- Мощность / крутящий момент / скорость второго шпинделя
- 17-25 кВт / 159 Нм / 5 000 об/мин
- Мощность / крутящий момент / скорость главного шпинделя
- 30-40 кВт / 286 Нм / 4 500 об/мин
Подробное описание
Biglia BMX70-Y2 - высокопроизводительный многоосевой CNC токарный автомат четвёртого поколения серии Quattro производства Officine E. Biglia & C. S.p.A. (Инчиза-Скапаччино, Асти, Пьемонт, Италия). Является старшей версией в семействе BMX по сравнению с BMX45-Y2 и рассчитан на обработку прутка диаметром до 70 мм и патронных деталей диаметром до 270 мм.
Четвёртое поколение серии Quattro отличается от предшественников значительно улучшенной конструкцией: наклон станины 45° (против 30° в предыдущем поколении), широкие роликовые направляющие 45 мм и увеличенная масса на 2 800 кг по сравнению с прежней серией. Это обеспечивает принципиально более высокую жёсткость при обработке, особенно при использовании приводных инструментов с крупными фрезами и свёрлами.
Обе инструментальные турели (верхняя и нижняя) оснащены интегрированными электродвигателями прямого привода на 15 позиций каждая. Мощность приводного инструмента 14 кВт позволяет выполнять полноценное скоростное фрезерование, высокоэффективное сверление и нарезание резьбы за одно крепление. Программируемый выгрузчик деталей рассчитан на детали длиной до 300 мм - обеспечивает безоператорный цикл.
Интерфейсы для барфидера и гантри/роботизированной загрузки стандартно предусмотрены в конструкции для автоматизации производственной ячейки. BMX70-Y2 является стандартным оборудованием для крупных автомобильных производств, производителей гидравлики, пневматики и прецизионных компонентов.
Кому подходит: крупным автомобильным производствам компонентов трансмиссий, дифференциалов и подвески, производствам гидравлических корпусов и поршней среднего диаметра, нефтегазового и насосного оборудования, авиационных систем управления и медицинских/хирургических компонентов крупного размера из прутка ø51-70 мм (точение ø220-270 мм, длина 640 мм), где нужны 8 управляемых осей, две турели прямого привода на 15 позиций с приводным инструментом 14 кВт и программируемый выгрузчик деталей до 300 мм. Имеет смысл как старшая модель серии BMX; для прутка ø45 мм достаточно BMX45-Y2.
