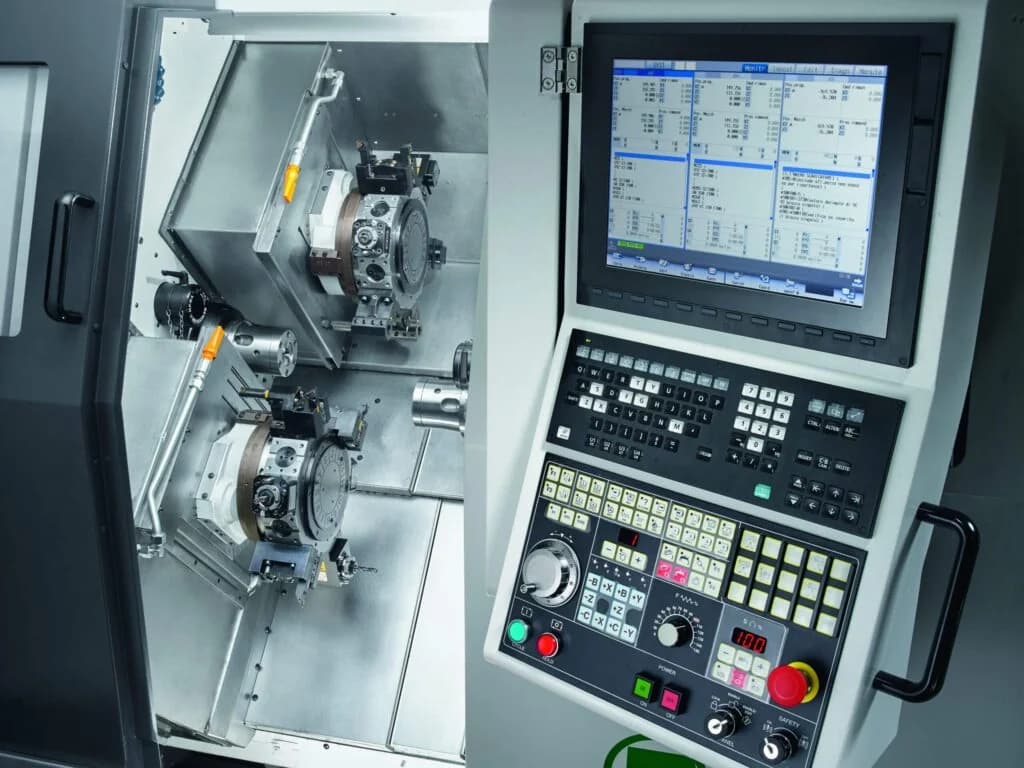

Biglia BMX45-Y2
Biglia BMX45-Y2 - компактный многоосевой CNC токарный автомат с двумя шпинделями, двумя турелями и двумя Y-осями. Диаметр прутка 45 мм, максимальный диаметр точения 140 мм, длина 200 мм, 8 управляемых осей. Шпиндель 11 кВт.
Технические характеристики
- Тип станка
- многоосевой CNC токарный автомат с двойным шпинделем и двойной турелью
- Система ЧПУ
- Fanuc 31i-T
- Производитель
- Officine E. Biglia & C. S.p.A. (Инчиза-Скапаччино, Асти, Пьемонт, Италия)
- Диаметр прутка
- 45 мм
- Размер патрона
- ø110 / ø145 мм
- Конструкция станины
- 45° наклонная, чугунная (4-е поколение серии Quattro)
- Число управляемых осей
- 8 (Z1-Z2-Z3-X1-X2-X3-Y1-Y2)
- Мощность второго шпинделя
- 11 кВт / 95 Нм / 6 000 об/мин
- Мощность главного шпинделя
- 11 кВт / 95 Нм / 6 000 об/мин
- Время индексирования турели
- 0,15 с
- Максимальная длина обработки
- 180 мм
- Максимальный диаметр обработки
- ø100 мм (своб. вращение ø140 мм)
- Частота приводного инструмента
- 6 000 об/мин
- Смещение второго шпинделя (ось Y)
- ±85 мм
- Мощность приводного инструмента
- 2,2-4,6 кВт
- Число позиций турели (верхняя / нижняя)
- 12 / 12
Подробное описание
Biglia BMX45-Y2 - высокопроизводительный многоосевой CNC токарный автомат производства Officine E. Biglia & C. S.p.A. (Инчиза-Скапаччино, Асти, Пьемонт, Италия). Станок относится к четвёртому поколению серии «quattro» - линейке компактных токарных автоматов с двойным шпинделем и двойной турелью для максимально эффективной серийной обработки деталей из прутка.
В конструкции BMX45-Y2 реализованы восемь управляемых осей (Z1-Z2-Z3-X1-X2-X3-Y1-Y2), что позволяет выполнять одновременную многоинструментальную обработку с двух сторон - главный и противошпиндели работают параллельно, каждый со своей независимой турелью. Наличие двух Y-осей обеспечивает внецентровую токарно-фрезерную обработку с точным позиционированием по всем трём осям для обоих шпинделей.
Станина с углом наклона 45° из высококачественного чугуна обеспечивает максимальную жёсткость при динамических нагрузках, характерных для серийного производства с частыми перемещениями инструментальных суппортов. Приводной шпиндель турели мощностью 4,6 кВт при частоте 6000 об/мин обеспечивает высокоскоростное фрезерование, сверление и резьбонарезание в рамках одного цикла обработки.
BMX45-Y2 применяется в автомобильной промышленности для деталей гидравлики, пневматики, топливных систем; в медицинской промышленности; в производстве точных крепёжных элементов и других отраслях, требующих комплексной обработки за одну установку с минимальным временем цикла.
Кому подходит: производствам автомобильных штуцеров, клапанов и фитингов гидравлики/пневматики, деталей топливных систем и впрыска, медицинских компонентов с комбинированным токарно-фрезерным профилем и точных крепёжных элементов с поперечными отверстиями из прутка ø45 мм (точение ø100-140 мм, длина 180 мм), где нужны 8 управляемых осей, два шпинделя по 11 кВт и две турели с Y-осями для одновременной обработки двух сторон. Имеет смысл для серий, где такт критичен; для прутка ø51 мм выбирайте BMX51-Y2, для ø70 мм - BMX70-Y2.
