AB-FLOW 40/HST

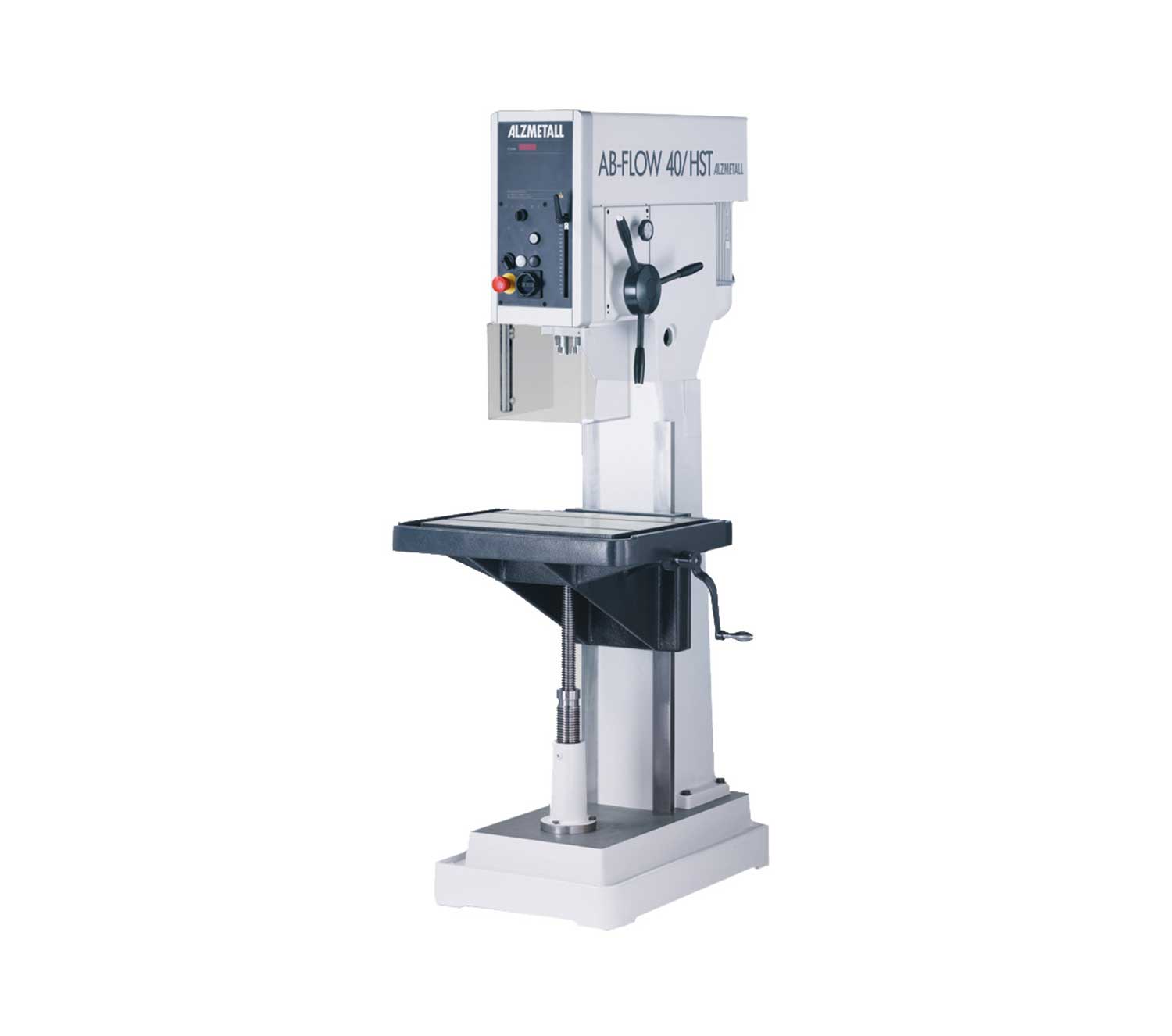

AB-FLOW 40/HST - полузакрытый колонный станок ALZMETALL для технологии бесстружечного сверления (flow drilling) до Ø20 мм и обычного сверления до Ø30 мм в стали E335.
Технические характеристики
- Тип
- Электромагнитная автоматическая
- Привод
- Бесступенчатый
- Ход по Z
- 160 мм
- Диаметр
- Ø290 мм
- Обороты
- 1500 об/мин
- Принцип
- Бесстружечное сверление (chipless drilling)
- Процесс
- Пластическое формование отверстий
- Мощность
- 4,0 кВт
- Скорости
- 0,1 / 0,2 / 0,3 / 0,4 мм/об (4 скорости)
- Скорость
- 140-4000 об/мин
- Индикация
- Цифровая индикация оборотов
- Применение
- Резьбовые отверстия в тонкостенном металле
- Управление
- Переключатель на крестовой ручке
- Зона зажима
- 742 на 460 мм
- Класс защиты
- IP 54
- Класс изоляции
- F (155 °C)
- Машинное масло
- В комплекте
- Нарезание резьбы
- До M30 (формируется в процессе flow drilling)
- Регулировка высоты
- 266-928 мм (диапазон 662 мм)
- Flow drilling (бесстружечное)
- Ø20 мм
- Вылет (шпиндель-колонна)
- 330 мм
- Обычное сверление в стали E335
- Ø30 мм
Подробное описание
AB-FLOW 40/HST - специализированный полузакрытый (semi-box) колонный станок для технологии flow drilling (бесстружечное сверление) и обычного сверления. Линейка AB-FLOW объединяет жесткость полузакрытой HST-колонны с настройками шпинделя под высокоскоростное формование отверстий - процесс, который требует скоростей 2000-4000 об/мин и значительного осевого усилия.
Flow drilling - это метод пластического формования отверстий без снятия стружки. Специальный инструмент с конусной рабочей частью вращается на высокой скорости и прижимается к тонкостенной или листовой заготовке. Трение разогревает металл до пластичного состояния, инструмент продавливает отверстие и выдавливает материал в виде воротника вокруг него. Воротник служит дополнительной длиной под резьбу - в тонком листе получается резьбовое отверстие с несколькими витками вместо одного-двух. На AB-FLOW 40/HST доступны отверстия до Ø20 мм flow drilling и резьба до M30, формируемая в процессе.
Полузакрытая конструкция колонны HST - основная особенность линейки. Колонна Ø290 мм закрыта кожухом с защитой от попадания стружки, эмульсии и пыли на направляющие. Закрытая конструкция продлевает срок службы направляющих и сохраняет точность перемещений шпиндельной бабки по высоте. Массивный диаметр 290 мм держит жесткость при максимальных осевых нагрузках flow drilling.
Шпиндель MT 4 короткий с ходом 160 мм - для работы с длинными инструментами flow drilling и обычными сверлами крупных диаметров. Ход 160 мм позволяет обрабатывать детали значительной высоты без переналадки.
Скорость шпинделя - 140-4000 об/мин, бесступенчатая регулировка. Широкий диапазон перекрывает обе технологии: низкие скорости (140-1000 об/мин) - для обычного сверления крупных отверстий и нарезания резьбы; высокие скорости (2000-4000 об/мин) - для flow drilling, где скорость трения критична для разогрева металла.
Электромагнитная автоматическая подача с переключателем на крестовой ручке. Четыре скорости подачи: 0,1 / 0,2 / 0,3 / 0,4 мм/об. Подача через электромагнитную муфту - переключение скорости без остановки станка, плавное включение и отключение осевой подачи. Цифровая индикация оборотов на панели.
Двигатель 4,0 кВт при 1500 об/мин - мощнее, чем у стандартных колонных машин этой категории. Запас мощности нужен для flow drilling: процесс требует одновременной высокой скорости вращения и значительного осевого усилия при продавливании металла. Класс изоляции F (155 °C). Класс защиты IP 54.
Стол 742 на 460 мм - для крепления крупных листовых и тонкостенных заготовок через Т-пазы. Регулировка высоты стола по колонне - 662 мм хода (от 266 до 928 мм от шпинделя). Большой диапазон позволяет обрабатывать детали от плоских листов до высоких корпусных заготовок. Вылет шпинделя от колонны - 330 мм - для деталей большого габарита.
Кому подходит: производствам тонкостенных и листовых конструкций крупных габаритов, где нужна качественная резьба в тонком металле без сварных гаек и без отбортовки отдельным инструментом; участкам кузовных деталей в автомобилестроении, производителей шкафов и корпусов промышленного назначения, контейнерного и вентиляционного оборудования, легких сварных металлоконструкций.
