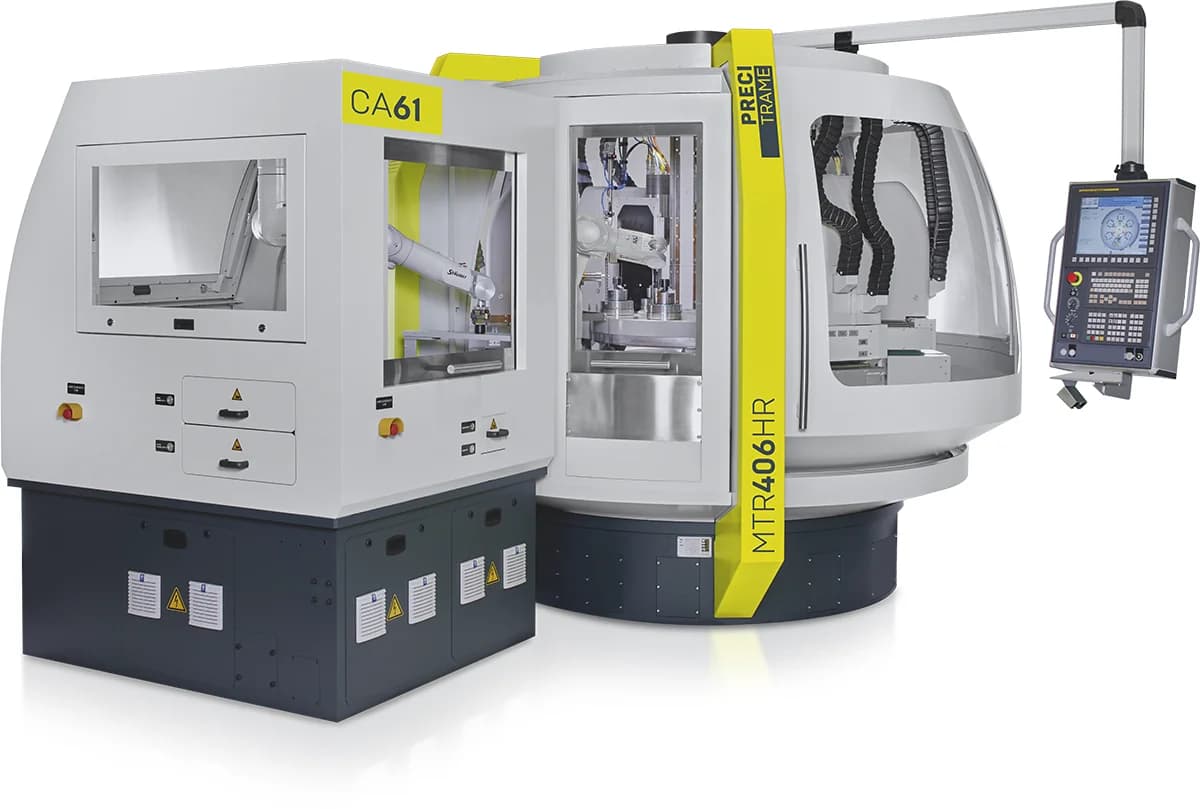

Precitrame MTR406HR
Precitrame MTR406HR - мощная роторная трансферная машина в конфигурациях на 6 или 12 станций с горизонтальным и вертикальным фрезерованием и токарной обработкой.
Технические характеристики
- MTR412HR
- 62 (в 12 группах)
- Масса MTR406HR
- ~12 500 кг
- Масса MTR412HR
- ~22 500 кг
- Тип машины
- Мощная роторная трансферная машина (High Rigidity)
- Охлаждение
- 36/40 л/мин соответственно
- Система ЧПУ
- Fanuc + Precitrame Machine Manager (PMM)
- Конфигурации
- MTR406HR (6 станций) / MTR412HR (12 станций)
- Питание (MTR406HR)
- 3×400 В, 63 А, 12 кВА
- Питание (MTR412HR)
- 3×400 В, 125 А, 53 кВА
- Производитель
- Precitrame Machines SA (Трамелан, Швейцария)
- Виды обработки
- фрезерование, токарная обработка, сверление, нарезание резьбы (4/5 осей)
- Диаметр паллет
- ø120 мм
- Производительность
- 500-10 000+ деталей в сутки
- Инструментов на блок
- 9
- Пневматика (MTR406HR/MTR412HR)
- 900 / 3000 л/мин
- Тип шпиндельного блока
- Precitrame UH200-3
- Максимальное количество осей
- - MTR406HR: 31 (в 6 группах)
- Габаритные размеры MTR406HR (Д × Ш × В)
- 7900 × 6600 × 3100 мм
- Габаритные размеры MTR412HR (Д × Ш × В)
- 7900 × 7500 × 3400 мм
Подробное описание
Precitrame MTR400HR (выпускается в конфигурациях MTR406HR - 6 станций и MTR412HR - 12 станций) - тяжёлая роторная трансферная машина следующего поколения производства Precitrame Machines SA, обеспечивающая расширенные возможности по сравнению с базовой серией MTR312. Литера «HR» обозначает High Rigidity - повышенную жёсткость для тяжёлых режимов обработки.
Шпиндельные блоки UH200-3 - разработка Precitrame - способны выполнять горизонтальное и вертикальное фрезерование, токарную обработку на 4 или 5 осях, сверление и нарезание резьбы в рамках одной операции. Каждый блок несёт до 9 инструментов, что обеспечивает высокую гибкость при смене номенклатуры без переналадки машины.
Конфигурация MTR412HR (12 станций) вмещает до 10 шпиндельных блоков UH200-3 с суммарным числом управляемых осей 62 (в 12 группах). Это позволяет обрабатывать детали сложной геометрии с множеством операций за один оборот ротора. Паллеты ø120 мм обеспечивают надёжный зажим деталей при высоких силах резания.
Управление осуществляется через систему Fanuc + Precitrame Machine Manager (PMM), обеспечивающую единую среду программирования и мониторинга для всех осей машины. MTR406HR предназначен для предприятий, нуждающихся в большей мощности и гибкости при сохранении концепции трансферной обработки.
Кому подходит: производствам гидравлических золотников, клапанов и корпусов распределителей, автомобильных фитингов и корпусов форсунок, авиационных компонентов повышенной точности и медицинских имплантатов со сложной геометрией на паллетах ø120 мм, где нужны блоки UH200-3 с горизонтальным и вертикальным шпинделем (9 инструментов на блок) и повышенная жёсткость HR для тяжёлых режимов. Для 6 станций и до 31 оси достаточно MTR406HR; для максимальной производительности на 62 осях выбирайте MTR412HR.
