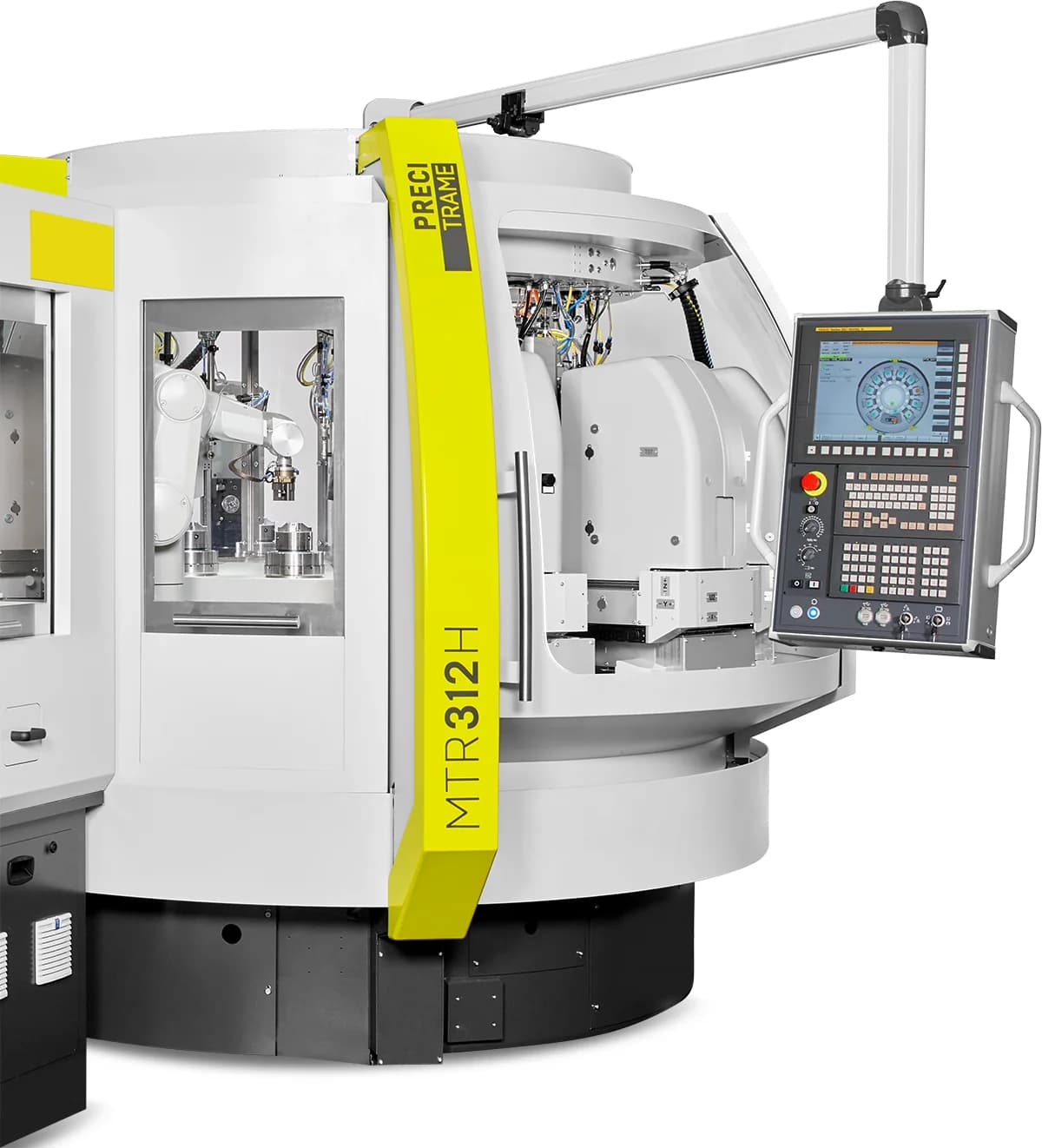

Precitrame MTR312H
Precitrame MTR312H - швейцарская роторная трансферная машина с 12 рабочими станциями, паллетами ø120 мм и до 66 одновременными осями. Fanuc ЧПУ + Precitrame Machine Manager (PMM). Производительность 500-50 000 деталей в сутки, масса ~10 000 кг.
Технические характеристики
- Опция
- система измерения**: встроенная в процессе обработки
- Питание
- 3×400 В PE+N, 50 Гц, 32-80 А, 11-40 кВА
- Тип машины
- Роторная трансферная машина с ЧПУ
- Охлаждение
- <18°C, 40 л/мин
- Пневматика
- 5-10 бар, 1 500 л/мин, класс чистоты 4/5
- Система ЧПУ
- Fanuc + Precitrame Machine Manager (PMM)
- Масса станка
- ~10 000 кг
- Производитель
- Precitrame Machines SA (Трамелан, Швейцария)
- Диаметр паллет
- ø120 мм
- Загрузка/выгрузка
- ручная или автоматическая
- Количество станций
- 12
- Производительность
- 500-50 000 деталей в сутки
- Инструментов на блок
- 4 вертикальных + 2 горизонтальных (до 60 суммарно)
- Тип шпиндельного блока
- Precitrame UH160-3 (стандарт), UV160-4 (опция)
- Габаритные размеры (Д × Ш × В)
- 4712 × 4494 × 3150 мм
- Максимальное количество осей
- 66 (в 12 группах)
- Максимальное количество блоков
- 10
Подробное описание
Precitrame MTR312H - высокопроизводительная роторная трансферная машина для прецизионной обработки малогабаритных деталей, разработанная швейцарской компанией Precitrame Machines SA (Трамелан, Швейцария). Машина построена на концепции одновременной многооператорной обработки одной детали на нескольких станциях, что позволяет достичь производительности от 500 до 50 000 деталей в сутки при высоком постоянстве качества.
Роторный транспортёр с 12 позициями передаёт паллеты ø120 мм последовательно через все рабочие станции. На каждой позиции деталь обрабатывается в одном зажиме несколькими шпиндельными блоками одновременно - фрезерование, сверление, нарезание резьбы, подрезание, фасочное снятие. Это исключает ошибки переустановки и обеспечивает высокую повторяемость.
Система ЧПУ Fanuc в сочетании с интерфейсом Precitrame Machine Manager (PMM) обеспечивает управление до 66 осями в 12 группах одновременно. PMM предоставляет операторам единую рабочую среду для настройки всех станций, программирования циклов и мониторинга состояния в реальном времени.
Машина предназначена для производства точных мелких деталей в часовой промышленности, авиастроении, медицинском приборостроении и автомобильной электронике. Опционально доступны дополнительные шпиндельные блоки (горизонтальный HSK25, 18 000 об/мин), система измерения в процессе обработки и мониторинг инструмента.
Кому подходит: высокообъёмным производствам часовых корпусов, заводных головок, медицинских микроимплантатов, авиационных ниппелей и фитингов и автомобильных разъёмов на паллетах ø120 мм, где нужно обрабатывать деталь в одном зажиме на 12 станциях с производительностью 500-50 000 деталей в сутки при 66 одновременных осях. Имеет смысл для серий, где такт одной детали критичен; для более крупных паллет ø160 мм выбирайте MTR312.
