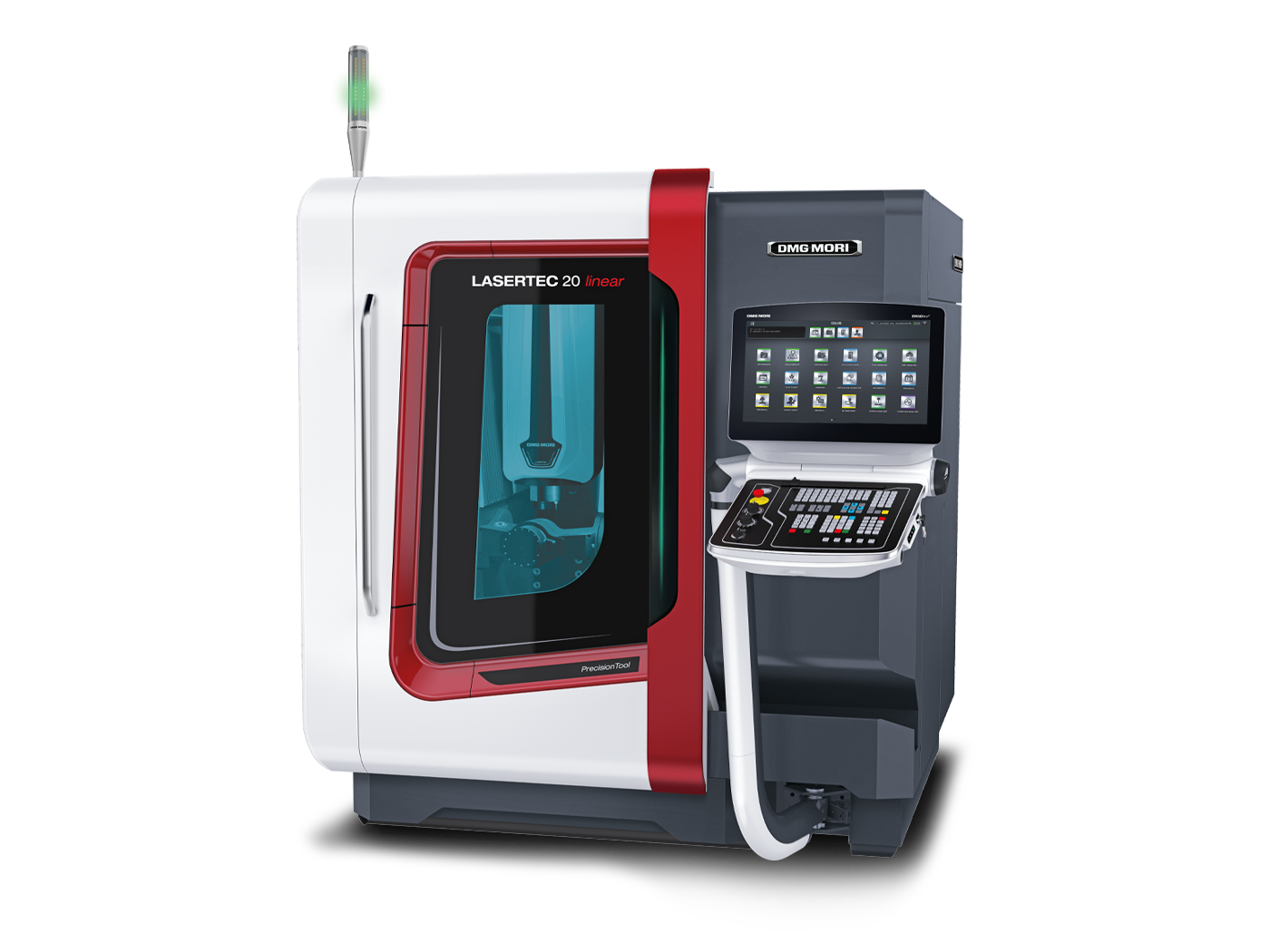

LASERTEC 20 PrecisionTool
Компактный портальный 5-осевой лазерный центр для подготовки режущего инструмента. Ходы 200×400×280 мм, точность 5 мкм, линейные приводы с ускорением > 2 g. Скорость лазерной чистовой обработки до 3,0 мм/мин, острота кромки < 1 мкм. До 210% быстрее и до 56% дешевле за деталь, чем EDM.
Технические характеристики
- PreCut
- 5-осевое разделение вставок до 10 раз быстрее проволочного EDM
- Тип
- портальный 5-осевой лазерный центр для подготовки инструмента
- Привод
- линейный, ускорение > 2 g
- Ход X/Y/Z
- 200/400/280 мм
- Площадь
- 3,5 м²
- Управление
- SIEMENS 840D solutionline с Operate 4.7, CELOS
- Сравнение с EDM
- на 210% быстрее, на 56% ниже стоимость детали
- Острота кромки
- < 1 мкм
- Программы LASERSOFT
- GTR, EndMill, TurningTools, ChipBreaker
- Автоматизация (опция)
- магазин PH 10, 12 инструментов Ø 200 мм или 54 инструмента Ø 85 мм, площадь 6 м²
- Точность позиционирования
- 5 мкм
- Варианты округления кромки
- 3, 6, 9, 12, 15 мкм
- Поворотно-вращающийся стол
- 4-я/5-я оси в стандарте, диапазон -10°/+130°
- Продление срока службы инструмента
- до 2,5 раз
- Скорость лазерной чистовой обработки
- до 3,0 мм/мин
Подробное описание
LASERTEC 20 PrecisionTool - портальный 5-осевой лазерный центр для подготовки и округления кромок режущего инструмента. Главная идея: заменить электроэрозионную обработку (EDM) круглых и фасонных инструментов на лазер. Лазер не касается детали - нет износа, нет механической нагрузки на тонкую кромку.
Рабочая зона: ходы X/Y/Z 200/400/280 мм, площадь 3,5 м². Интегрированный поворотно-вращающийся стол (4-я и 5-я оси в стандарте), диапазон поворота от -10° до +130°. Линейные приводы во всех трёх осях, ускорение > 2 g - высокая динамика для маленьких движений на кромке. Точность позиционирования 5 мкм.
Скорость лазерной чистовой обработки до 3,0 мм/мин. По сравнению с проволочной электроэрозией: на 210% быстрее и на 56% ниже стоимость детали. Острота кромки - < 1 мкм. Дискретные варианты округления кромки: 3, 6, 9, 12, 15 мкм. Срок службы инструмента после лазерной подготовки кромки продлевается до 2,5 раз по сравнению с обычным эродированием.
Версия PreCut - 5-осевое разделение режущих вставок до 10 раз быстрее, чем проволочный EDM.
Управление: SIEMENS 840D solutionline с Operate 4.7, интерфейс CELOS. Программные пакеты LASERSOFT под разные типы инструмента: GTR (стандарт для импорта EDM-проектов), EndMill (ротационные), TurningTools (фиксированные), ChipBreaker (чипбрейкеры и отрицательные фаски).
Автоматизация: интегрированный линейный магазин PH 10 (опция), площадь автоматизации 6 м², вместимость 12 инструментов Ø 200 мм или 54 инструмента Ø 85 мм.
Для закупщика и главного инженера: LASERTEC 20 PrecisionTool имеет смысл там, где в техпроцессе есть стадия подготовки кромок или разделения вставок на электроэрозии. Замена EDM на лазер даёт сокращение времени цикла в разы и продлевает срок службы готового инструмента. Особенно важна для собственных инструментальных цехов, выпускающих фрезы, метчики, свёрла.
Кому подходит: инструментальным цехам и производствам режущего инструмента (фрезы, свёрла, метчики, вставки, чипбрейкеры), где есть объёмная стадия подготовки кромок или разделения вставок, и где замена электроэрозии на лазер сокращает цикл и продлевает срок службы инструмента.
