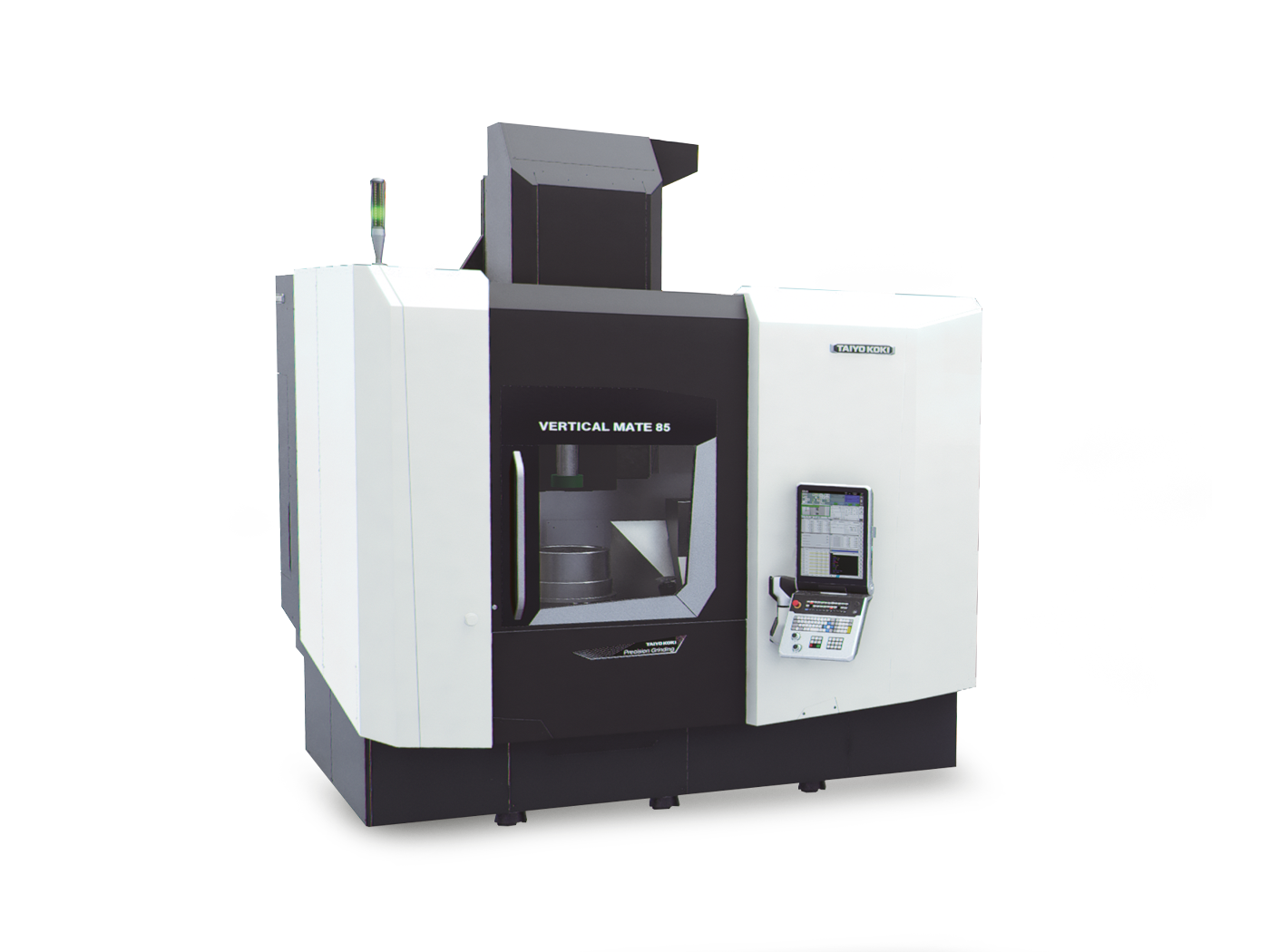

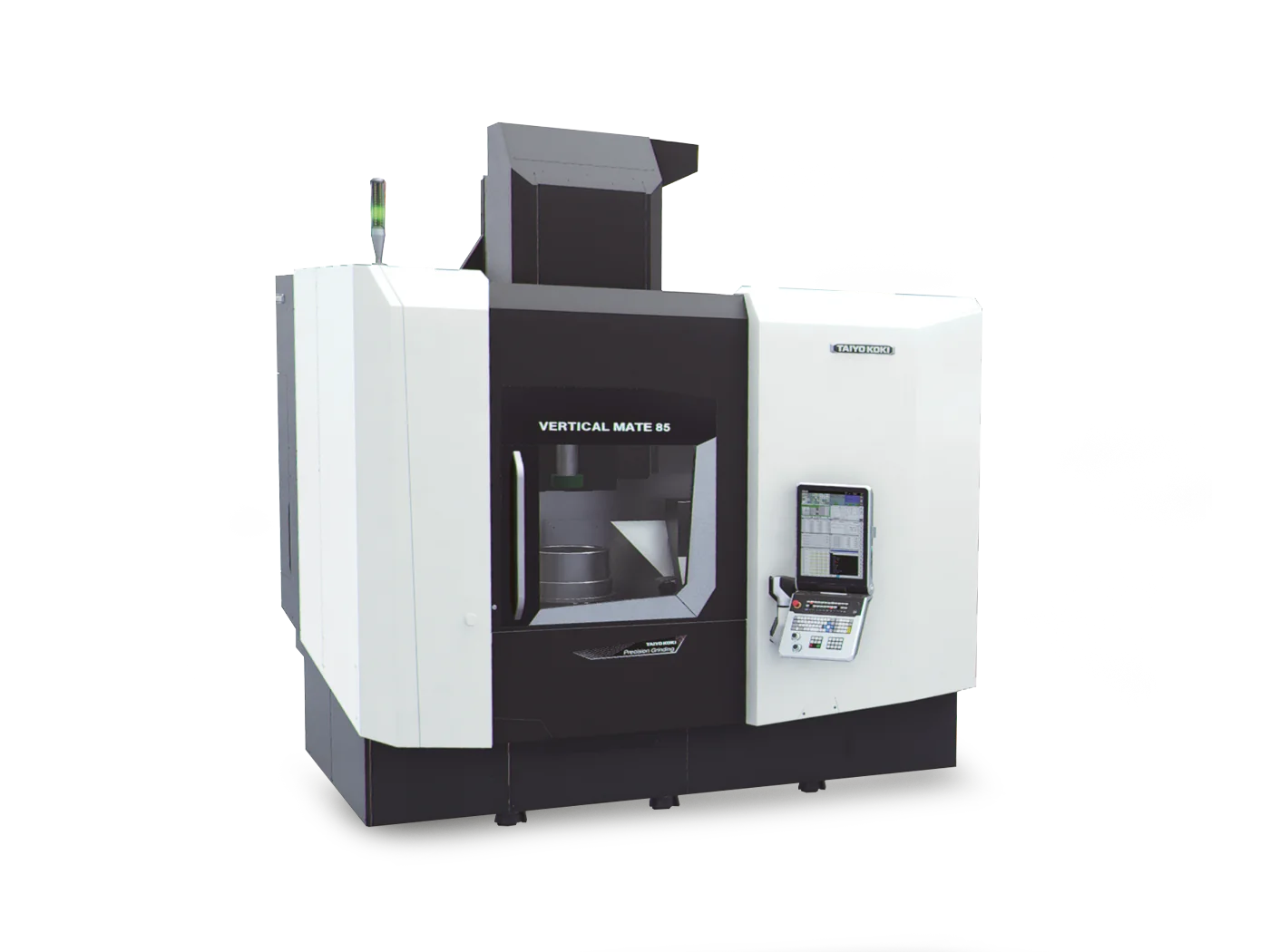

VERTICAL MATE 85 2nd Generation

Vertical Mate 85 2nd Generation — высокопроизводительный вертикальный шлифовальный станок DMG MORI второго поколения максимальной производительности, специально разработанный для универсального шлифования крупных деталей с возможностью обработки внутреннего диаметра (ID), наружного диаметра (OD) и торца за одну установку заготовки для максимальной эффективности многопроцессной обработки с 6-инструментальной автоматической сменой инструмента, высокой точностью обработки и современной системой управления ERGO_line_X с поддержкой цифровой трансформации через платформу myDMG MORI. Размеры рабочей зоны включают диаметр поворота 850 мм (33 дюйма) для обработки крупных компонентов, максимальный диаметр шлифования 800 мм (31 дюйм) для широкого диапазона больших деталей, максимальную высоту заготовки 600 мм (24 дюйма) для обработки высоких крупногабаритных деталей, максимальную длину шлифования 500 мм (20 дюймов) для продольной обработки длинных компонентов. Технические характеристики шпинделей включают максимальную скорость шпинделя заготовки 200 об/мин для точного позиционирования крупных деталей, максимальную скорость шлифовального шпинделя 10000 об/мин для высокоэффективного съема материала на больших диаметрах, тип шпинделя круга HSK-E100 с одношпиндельной конфигурацией для надежного крепления крупного инструмента, конфигурацию шпинделя с 2-позиционной револьверной головкой с углами индексации 0° и 22.5° для гибкости обработки, выходную мощность 18.5 кВт (шпиндель MASTER LongNose) для мощного съема материала. Возможности шлифования включают универсальную обработку с шлифованием ID, OD и торца за одну установку для минимизации переустановок и максимальной точности геометрии, многопроцессную функциональность через комбинированные операции в одном цикле для повышения производительности, 6-инструментальную автоматическую смену инструмента для расширенной гибкости инструментального оснащения и быстрой смены шлифовальных кругов без ручного вмешательства, результаты точности с круглостью 1.0 мкм для максимальной точности круглых деталей, концентричностью/цилиндричностью/перпендикулярностью 2.0 мкм для точной геометрии, шероховатостью поверхности Ra 0.2 мкм для высококачественной чистовой обработки. Ключевые функции включают тактильный датчик для измерения ID, OD и торца для контроля качества на станке, управление с обратной связью от линейки для оси X в качестве стандарта для точного позиционирования с доступной опцией для оси Z для расширенной точности, одноточечный правящий инструмент в стандартной комплектации с опциональным вращающимся правящим инструментом для гибкости правки круга, фиксированную остановку шпинделя заготовки для точного углового позиционирования. Система управления включает систему управления ERGO_line_X с совместимостью FANUC для современного пользовательского интерфейса и проверенной надежности ЧПУ, поддержку цифровой трансформации через платформу myDMG MORI для подключения и мониторинга производства. Применение включает комбинированное шлифование ID/OD/торца для комплексной обработки крупных деталей за одну установку, высокоточную обработку с круглостью 1.0 мкм для критичных крупных компонентов, многоинструментальную обработку с 6-позиционной ATC для максимальной гибкости инструментального оснащения, высококачественную чистовую обработку с Ra 0.2 мкм для требовательных поверхностей, обработку крупных деталей диаметром до 800 мм для широкого диапазона тяжелых применений, мощное шлифование с шпинделем 18.5 кВт для эффективного съема материала на больших деталях. Вертикальный шлифовальный станок второго поколения с диаметром 800 мм и многопроцессной обработкой ID/OD/торца за одну установку с точностью круглости 1.0 мкм, 6-инструментальной ATC и ERGO_line_X.
