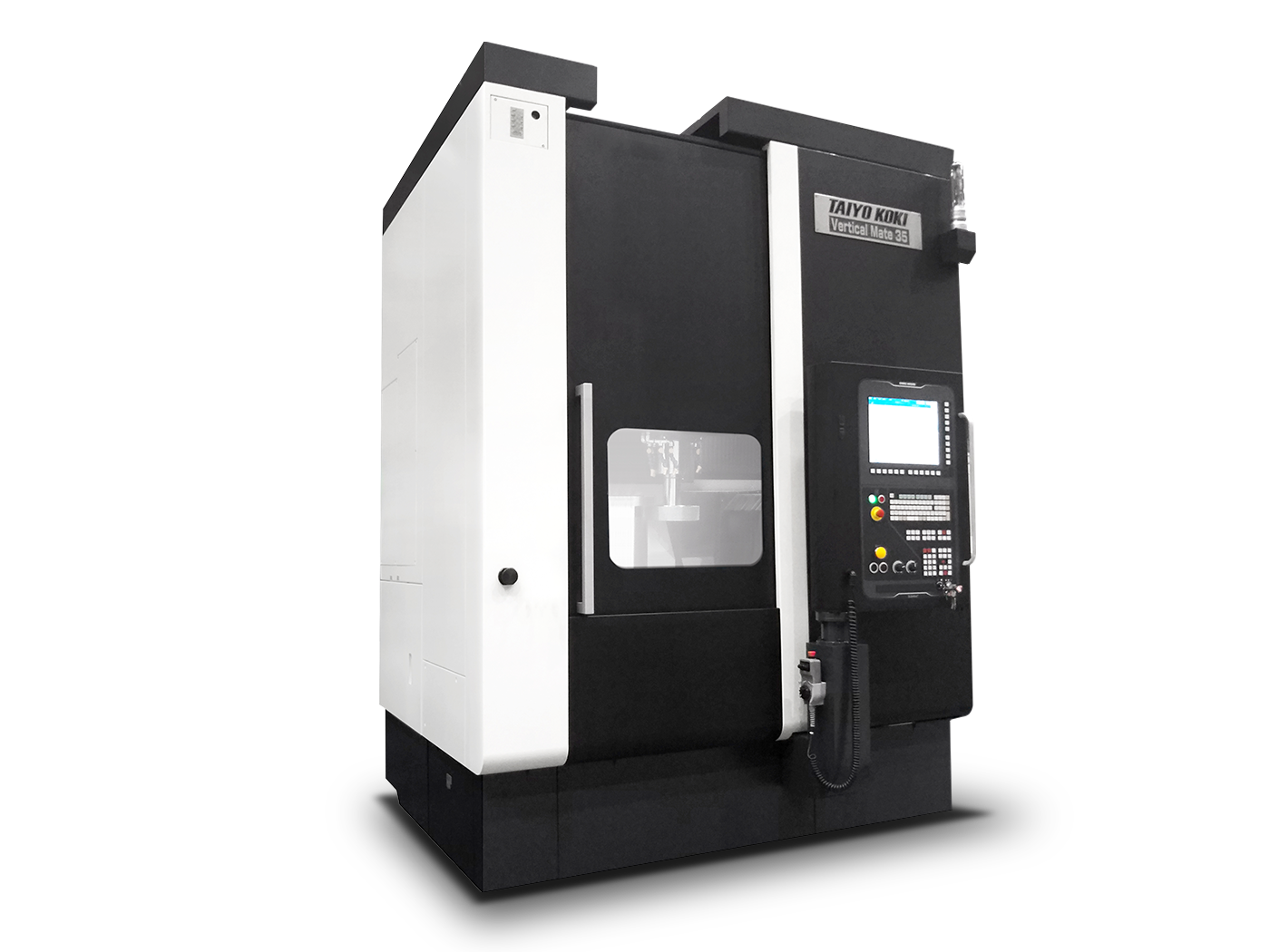

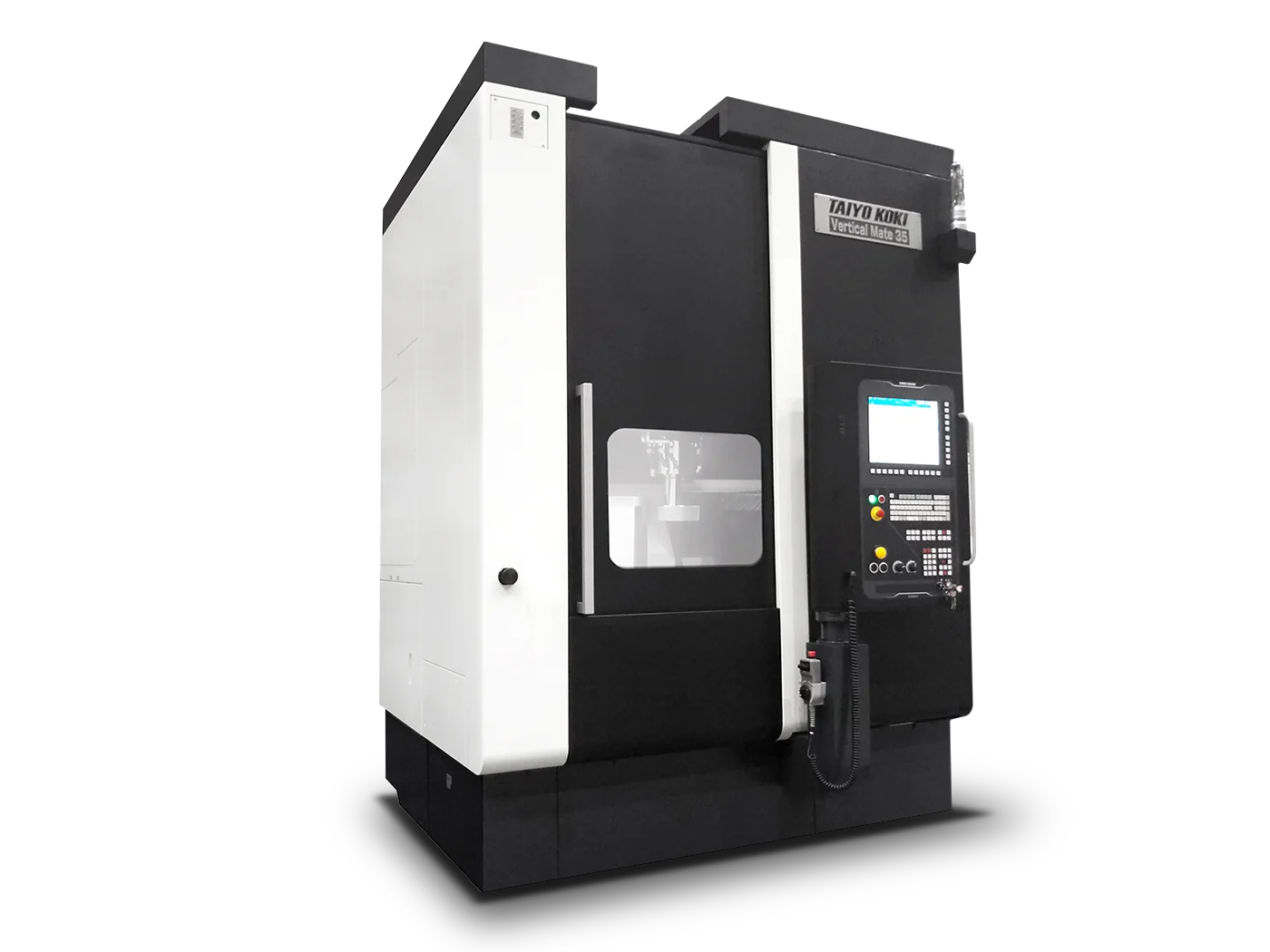

VERTICAL MATE 35

Vertical Mate 35 — высокопроизводительный вертикальный шлифовальный станок DMG MORI, специально разработанный для универсального шлифования с возможностью обработки внутреннего диаметра (ID), наружного диаметра (OD) и торца за одну установку заготовки для максимальной эффективности многопроцессной обработки с 4-инструментальной автоматической сменой инструмента и высокой точностью обработки. Размеры рабочей зоны включают диаметр поворота 350 мм (14 дюймов) для максимального размера обрабатываемой детали, максимальный диаметр шлифования 350 мм (14 дюймов) для универсальности применения, максимальную высоту заготовки 350 мм (14 дюймов) для обработки высоких деталей, максимальную длину шлифования 250 мм (10 дюймов) для продольной обработки. Технические характеристики шпинделей включают максимальную скорость шпинделя заготовки 500 об/мин для точного позиционирования детали, максимальную скорость шлифовального шпинделя 18000 об/мин для высокоэффективного съема материала, тип шпинделя круга HSK-E63 с одношпиндельной конфигурацией для надежного крепления инструмента, конфигурацию револьверной головки с 2 позициями и углами индексации 0° и 22.5° для гибкости обработки. Возможности шлифования включают универсальную обработку с шлифованием ID, OD и торца за одну установку для минимизации переустановок и максимальной точности, многопроцессную функциональность через комбинированные операции в одном цикле, 4-инструментальную автоматическую смену инструмента для быстрой смены шлифовальных кругов без ручного вмешательства. Стандарты точности включают измерения производительности: круглость 1.0 мкм для максимальной точности круглых деталей, концентричность 2.0 мкм для точного выравнивания элементов, цилиндричность 2.0 мкм для точности формы, перпендикулярность 2.0 мкм для точных угловых отношений, шероховатость поверхности (Ra) 0.2 мкм для высококачественной чистовой обработки. Ключевые функции включают управление с обратной связью от линейки для оси X в качестве стандарта для точного позиционирования с опциональной доступностью для оси Z для расширенной точности, тактильный датчик для измерительных возможностей в качестве опции для контроля качества на станке, одноточечный правящий инструмент в стандартной комплектации с опциональным вращающимся вариантом для гибкости правки круга, фиксированную остановку шпинделя заготовки для точного углового позиционирования, систему управления FANUC для надежного управления ЧПУ. Система управления включает совместимость с технологией ЧПУ FANUC для проверенной надежности и простоты программирования. Применение включает комбинированное шлифование ID/OD/торца для комплексной обработки деталей за одну установку, высокоточную обработку с круглостью 1.0 мкм для критичных компонентов, многоинструментальную обработку с 4-позиционной ATC для эффективности производства, высококачественную чистовую обработку с Ra 0.2 мкм для требовательных поверхностей. Вертикальный шлифовальный станок с диаметром 350 мм и многопроцессной обработкой ID/OD/торца за одну установку с точностью круглости 1.0 мкм и 4-инструментальной ATC.
