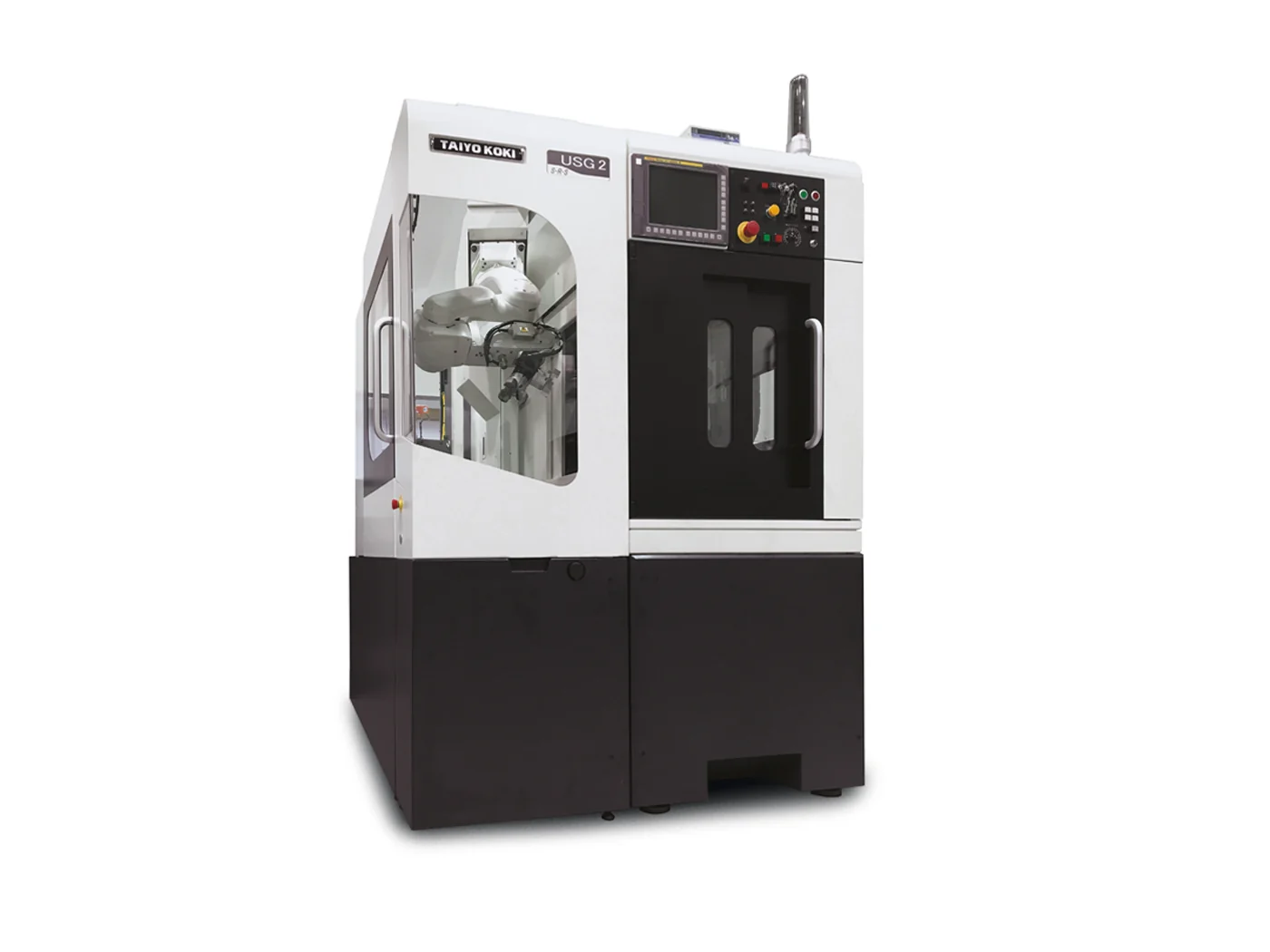

USG-2CL
Компактный вертикальный шлифовальный центр DMG MORI Taiyo Koki с конфигурацией CL под малые плоские детали. Диаметр до 100 мм, высота до 180 мм, длина шлифования до 60 мм. Шпиндель 1000 об/мин, FANUC. Под мелкие сепараторы, диски и плоские кольца.
Технические характеристики
- Тип станка
- Компактный вертикальный шлифовальный центр, конфигурация CL
- Система управления
- FANUC
- Скорость рабочего шпинделя
- 1000 об/мин
- Максимальная высота заготовки
- 180 мм
- Максимальная длина шлифования
- 60 мм
- Максимальный диаметр шлифования
- 100 мм
Подробное описание
USG-2CL - специализированная конфигурация компактного вертикального шлифовального центра DMG MORI Taiyo Koki. Буквы CL в обозначении указывают на компоновку под плоские и дисковые детали малого формата. Диаметр шлифования до 100 мм, высота заготовки до 180 мм, длина шлифования до 60 мм. Шпиндель заготовки до 1000 об/мин.
По сравнению с USG-2 у этой модели уменьшены высота (230 -> 180 мм) и длина шлифования (80 -> 60 мм) при том же диаметре 100 мм. Это смещение в сторону плоских деталей - дисков, колец небольшой высоты, торцевых поверхностей. Скорость шпинделя снижена с 1500 до 1000 об/мин, что соответствует уменьшению глубины обработки и переходу к плоским номенклатурам.
Типовые детали: сепараторы подшипников, упорные кольца, дисковые клапаны, торцевые уплотнения, тонкие фланцы, шайбы, плоские шестерни-сателлиты. Для всех этих деталей основная задача - точная плоскостность торца и перпендикулярность к отверстию. Вертикальная компоновка с базированием по торцу держит эти параметры лучше, чем горизонтальная схема.
Магнитное или вакуумное крепление на столе USG-2CL не деформирует тонкое кольцо. Это особенно важно для плоских сепараторов и упорных колец, где отклонение от плоскостности в единицы микрометров критично для работы узла.
Taiyo Koki применяет прецизионные подшипники и направляющие. На плоских деталях малого диаметра биение и волнистость торца напрямую переходят в рабочие характеристики подшипникового узла, поэтому класс точности шпинделя высокий.
Управление FANUC. Циклы плоского и торцевого шлифования, правки круга, замера в процессе. Станок встаёт в серийную ячейку плоской прецизионной номенклатуры.
Кому подходит: производителям сепараторов и упорных колец подшипников, плоских торцевых уплотнений, дисковых клапанов и тонких фланцев, где основная задача - плоскостность и перпендикулярность торца к отверстию на деталях малого диаметра.
