USG-2

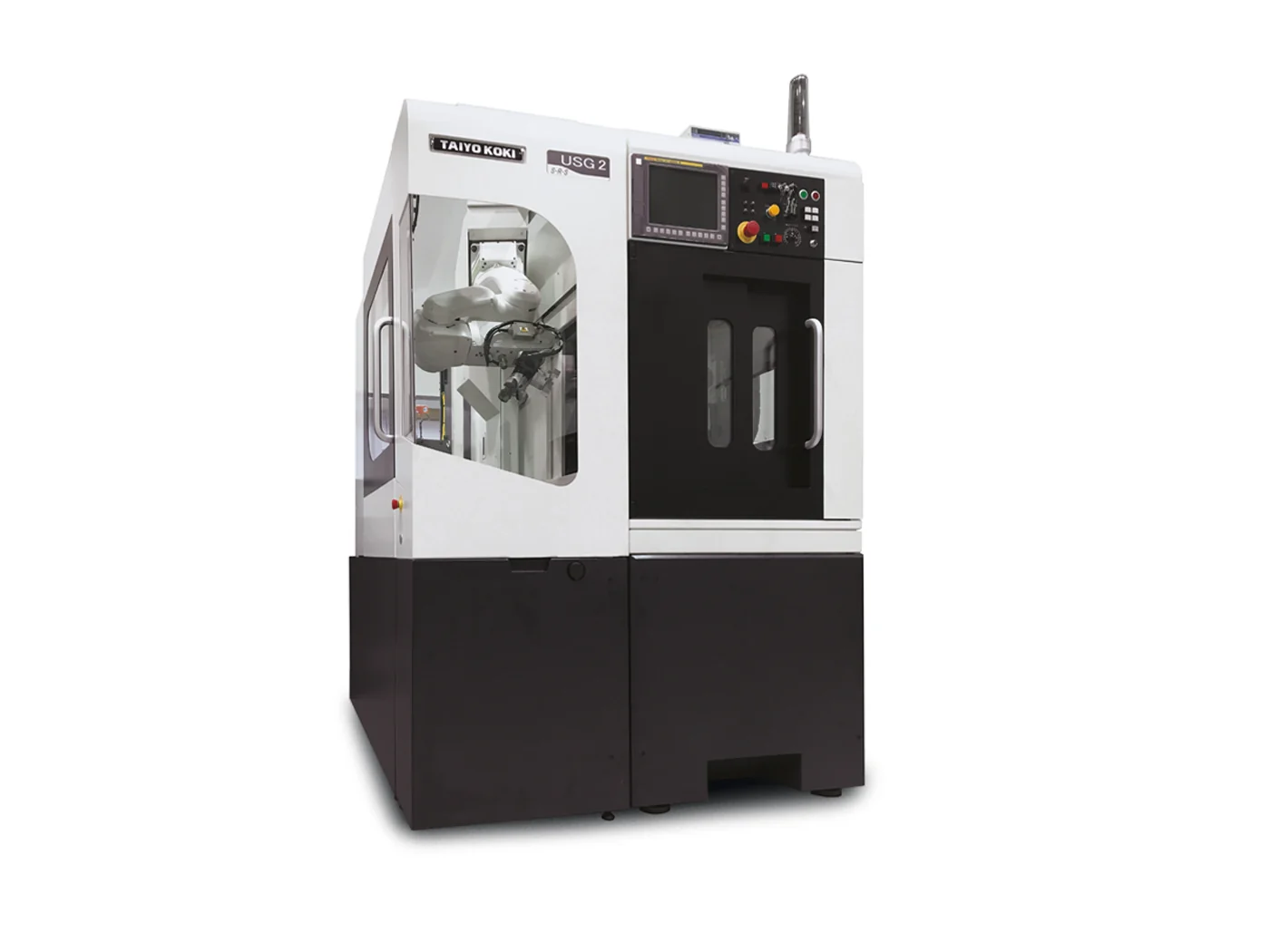

Компактный вертикальный шлифовальный центр DMG MORI Taiyo Koki для малых деталей вращения. Диаметр до 100 мм, высота до 230 мм, длина шлифования до 80 мм. Шпиндель 1500 об/мин, FANUC. Под мелкие подшипники, точные втулки и посадочные детали.
Технические характеристики
- Тип станка
- Компактный вертикальный шлифовальный центр
- Система управления
- FANUC
- Скорость рабочего шпинделя
- 1500 об/мин
- Максимальная высота заготовки
- 230 мм
- Максимальная длина шлифования
- 80 мм
- Максимальный диаметр шлифования
- 100 мм
Подробное описание
USG-2 - компактный вертикальный шлифовальный центр DMG MORI Taiyo Koki под мелкую точную номенклатуру. Диаметр шлифования до 100 мм, высота заготовки до 230 мм, длина шлифования до 80 мм. Шпиндель заготовки до 1500 об/мин - самая высокооборотистая позиция в линейке вертикального шлифования.
Это станок для деталей малого диаметра, где требуется высокая точность поверхности. Типовая номенклатура - мелкие и прецизионные подшипники, точные втулки, посадочные пояски, сепараторы, ролики и тела качения, детали приборной и инструментальной техники. На диаметре до 100 мм требуется высокая частота вращения, чтобы окружная скорость заготовки соответствовала скорости съёма - отсюда 1500 об/мин.
Вертикальная компоновка для мелких деталей решает конкретную задачу: закрепить тонкостенное кольцо Ø 30-50 мм в кулачках горизонтального станка без деформации почти нереально. На столе USG-2 деталь держится магнитом или вакуумом по торцу, базирование идёт по обработанной плоскости. Это даёт стабильную геометрию на тонкостенных прецизионных деталях, где допуск исчисляется микрометрами.
Шпиндель 1500 об/мин и малая зона реза означают низкие инерционные нагрузки. Taiyo Koki использует прецизионные подшипники высокого класса - это позволяет держать биение и волнистость поверхности на уровне, который требуют стандарты подшипниковой промышленности ABEC/ISO 4-5 класса.
FANUC-управление. На мелких партиях высокой точности циклы правки круга и замера в процессе особенно критичны - ручная подналадка быстро съедает время партии. Станок встаёт в серийную ячейку прецизионной обработки рядом с термообработкой и контролем.
Кому подходит: производителям мелких и прецизионных подшипников, прецизионной инструментальной технике, участкам точных втулок и роликов, где нужна стабильная геометрия на тонкостенных деталях малого диаметра.
