PGV 3

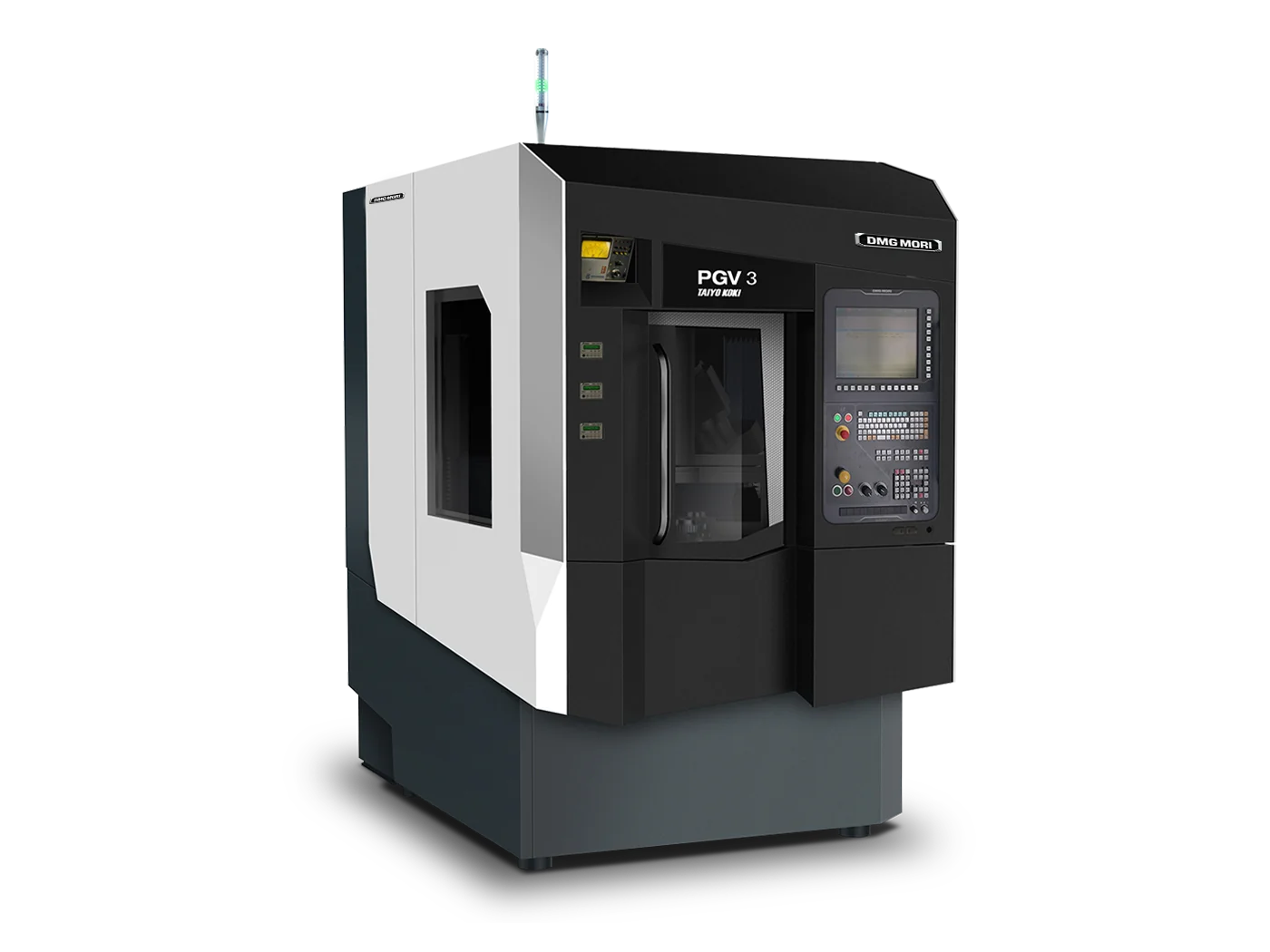

PGV 3 — высокопроизводительный вертикальный шлифовальный станок с ЧПУ DMG MORI следующего поколения, специально разработанный для массового производства прецизионных малых деталей с революционной системой 3-ACC (автоматической смены патрона с 3 позициями), обеспечивающей станцию загрузки/выгрузки заготовки и 2 станции шлифования в стандартной комплектации для максимальной производительности, где смена заготовки и настройка могут выполняться во время шлифования других 2 заготовок для значительного повышения производительности, с возможностью выполнения различных процессов на 2 станциях шлифования одновременно для максимальной гибкости, с высокоскоростным шлифовальным шпинделем 45000 об/мин для эффективной обработки малых прецизионных деталей, с многопроцессной способностью сокращающей площадь и затраты на труд менее чем вдвое по сравнению с наличием отдельных станков для внутреннего и наружного шлифования для максимальной эффективности использования пространства и ресурсов. Ключевые размеры и зазоры включают диаметр поворота 250 мм (9.8 дюймов) для обработки малых прецизионных компонентов, максимальный диаметр шлифования 150 мм (5.9 дюймов) для малых прецизионных деталей, максимальную высоту заготовки 120 мм (4.7 дюймов) для обработки компактных деталей, максимальную длину шлифования 120 мм (4.7 дюймов) для коротких компонентов. Технические характеристики шпинделей включают максимальную скорость рабочего шпинделя 1500 об/мин для точного позиционирования малых деталей, максимальную скорость шлифовального шпинделя 45000 об/мин для высокоскоростной эффективной обработки малых диаметров с высокой точностью, систему управления FANUC для проверенной надежности и простоты программирования ЧПУ. Система автоматической смены патрона (3-ACC) включает станцию загрузки/выгрузки заготовки и 2 станции шлифования, оборудованные в стандартной комплектации для максимальной производительности, обеспечивающие возможность выполнения смены заготовки и настройки во время шлифования других 2 заготовок для значительного повышения производительности, возможность выполнения различных процессов на 2 станциях шлифования одновременно для максимальной гибкости производства. Опции конфигурации шпинделя круга включают стандартную конфигурацию с 2 шпинделями (внутреннее + наружное шлифование) для базовой комбинированной обработки, опцию 1 с 2 шпинделями (внутреннее + внутреннее шлифование) для специализированной внутренней обработки, опцию 2 с 3 шпинделями с групповой оснасткой (внутреннее на СТ.1; внутреннее и наружное на СТ.2) для максимальной гибкости множественных процессов. Ключевые функции и преимущества включают эффективное пространство с многопроцессной обработкой, сокращающей площадь и затраты на труд менее чем вдвое по сравнению с отдельными станками для внутреннего и наружного шлифования для максимальной экономии ресурсов, опциональную автоматическую систему измерения для контроля качества на станке, одноточечный правящий инструмент с опцией вращающегося правящего инструмента для гибкости правки круга, опциональное управление с обратной связью от линейки для осей X и Z для расширенной точности позиционирования. Доступные ресурсы включают технические данные, доступные для загрузки в формате PDF (1.5 МБ) для детальной информации. Применение включает высокопроизводительное массовое производство малых прецизионных деталей с системой 3-ACC для максимальной производительности, одновременные операции на 3 позициях (1 загрузка/выгрузка + 2 станции шлифования) для минимизации нешлифовального времени, множественные процессы на 2 станциях шлифования одновременно для максимальной гибкости, высокоскоростное шлифование малых деталей с шпинделем 45000 об/мин для эффективности, комбинированное внутреннее и наружное шлифование в одном станке для экономии площади менее чем вдвое, малый диапазон высокоточного шлифования деталей диаметром до 150 мм для компактных компонентов, конфигурации с 2 или 3 шпинделями для гибкости процессов, компактное размещение с сокращенными площадью и затратами на труд для оптимизации ресурсов. Вертикальный высокопроизводительный шлифовальный станок с ЧПУ с диаметром 150 мм и системой 3-ACC для одновременных операций на 2 станциях шлифования с высокоскоростным шпинделем 45000 об/мин для массового производства малых деталей с сокращением площади/затрат менее чем вдвое.
