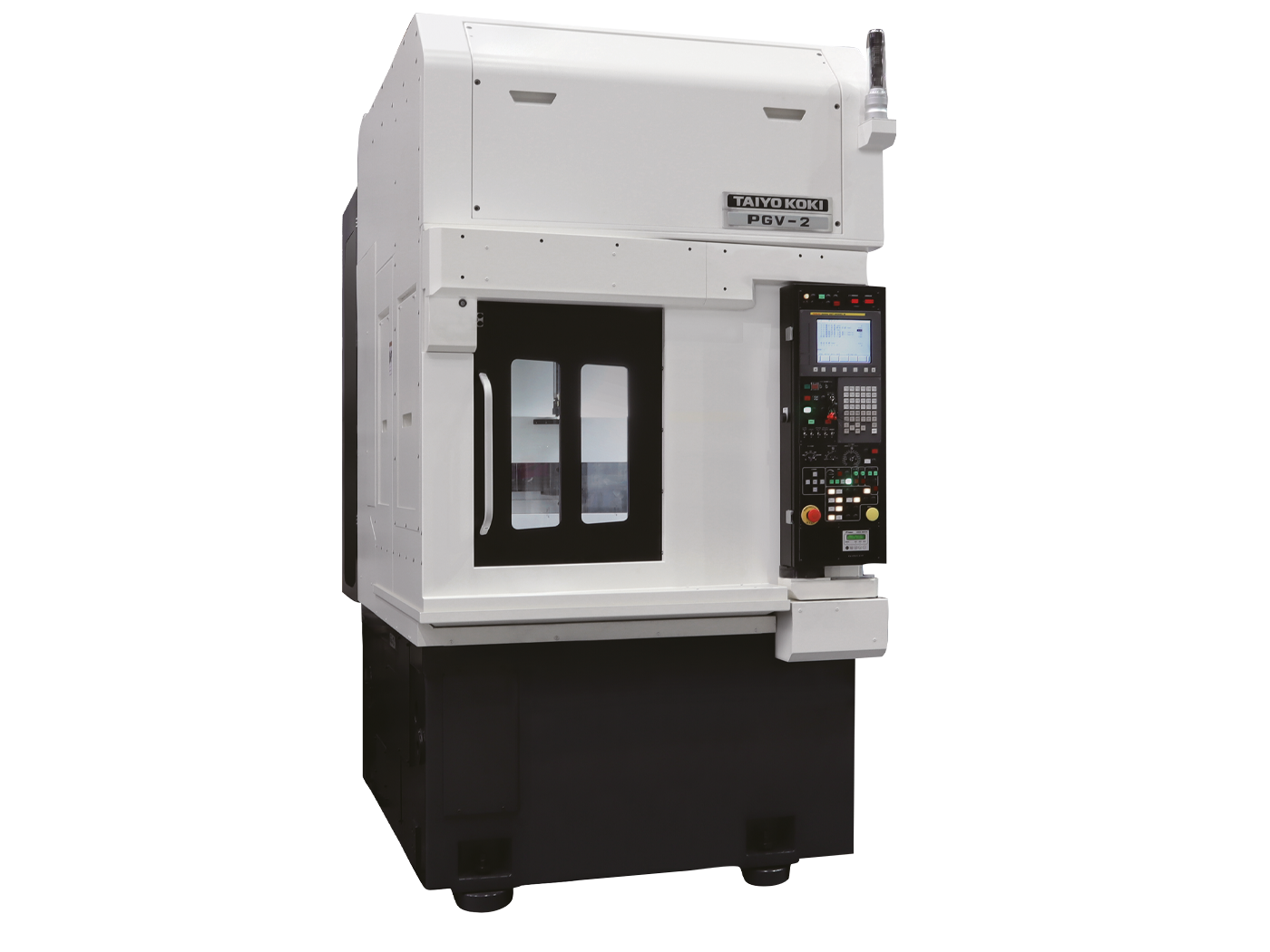

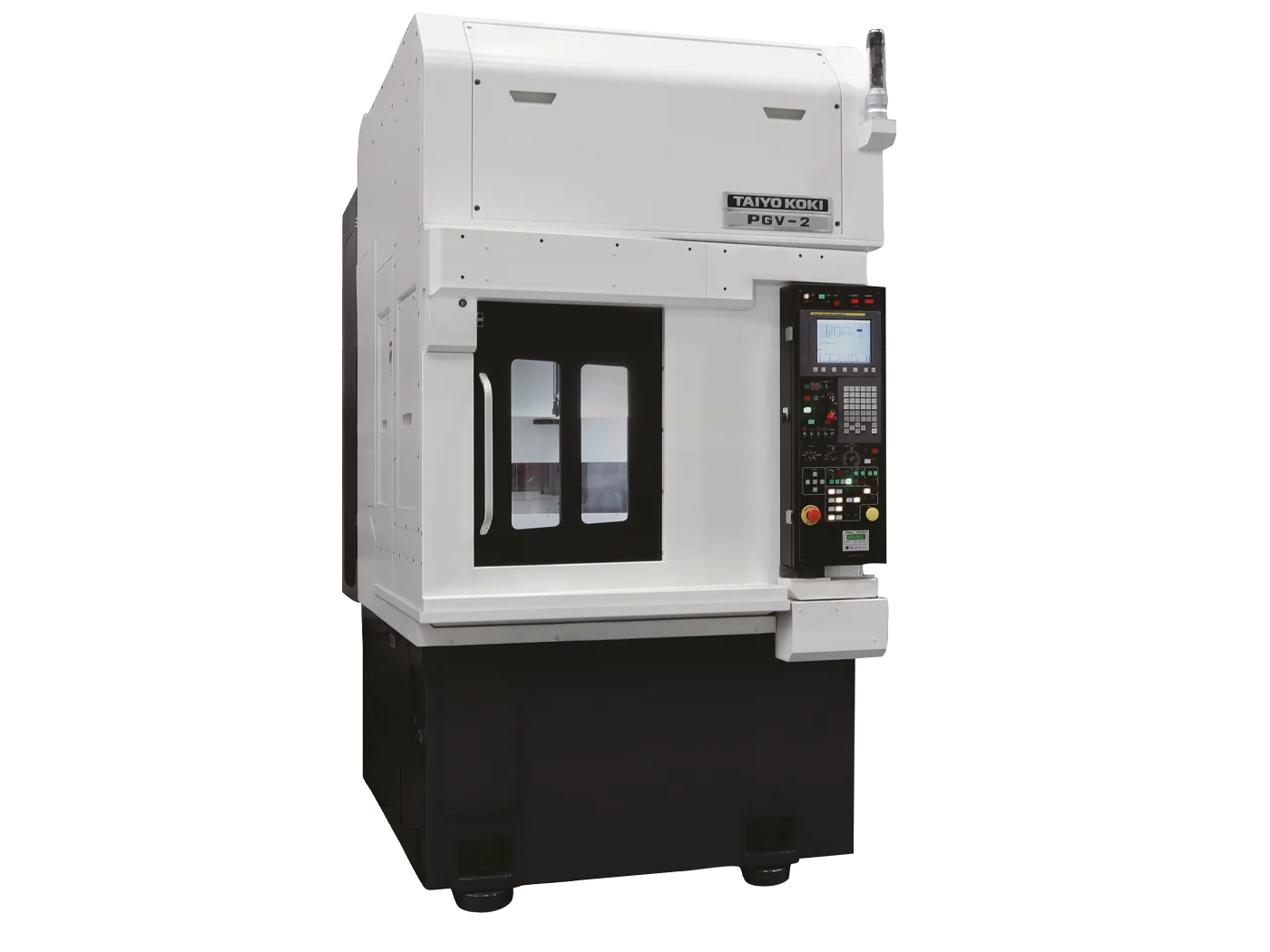

PGV 2

PGV 2 — высокопроизводительный вертикальный шлифовальный станок с ЧПУ DMG MORI следующего поколения, специально разработанный для серийного производства прецизионных деталей с революционной системой 2-ACC (автоматической смены патрона с 2 позициями), обеспечивающей станцию загрузки/выгрузки заготовки и 1 станцию шлифования в стандартной комплектации для одновременных операций, где смена заготовки и настройка происходят во время активного шлифования для существенного повышения производственной мощности с возможностями групповой обработки, позволяющими выбор множественных процессов, с многопроцессной способностью сокращающей площадь и затраты на труд менее чем вдвое по сравнению с наличием отдельных станков для внутреннего и наружного шлифования для максимальной эффективности использования пространства и ресурсов. Ключевые размеры и зазоры включают диаметр поворота 250 мм (9.8 дюймов) для обработки средних прецизионных компонентов, максимальный диаметр шлифования 200 мм (5.9 дюймов) для широкого диапазона прецизионных деталей, максимальную высоту заготовки 200 мм (4.7 дюймов) для обработки средних деталей, максимальную длину шлифования 200 мм (4.7 дюймов) для средних компонентов. Технические характеристики шпинделей включают максимальную скорость рабочего шпинделя 1500 об/мин для точного позиционирования средних деталей, максимальную скорость шлифовального шпинделя 18000 об/мин для эффективного съема материала на средних диаметрах. Система автоматической смены патрона (2-ACC) включает станцию загрузки/выгрузки заготовки и 1 станцию шлифования, оборудованные в стандартной комплектации для одновременных операций, обеспечивающие возможность смены заготовки и настройки во время активного шлифования для существенного повышения производственной мощности, конфигурации групповой обработки, позволяющие выбор множественных процессов для гибкости производства. Возможности шлифования включают шпиндель круга, предлагающий три конфигурации: стандартную с одношпиндельной конфигурацией (внутреннее или наружное шлифование) для базовых применений, опцию 1 с двухшпиндельной конфигурацией (внутреннее + внутреннее шлифование) для специализированной внутренней обработки, опцию 2 с двухшпиндельной конфигурацией (внутреннее + наружное шлифование) для комбинированной обработки за одну установку. Эффективность пространства и затрат включает многопроцессную способность, сокращающую площадь и затраты на труд менее чем вдвое по сравнению с наличием отдельных станков для внутреннего и наружного шлифования для максимальной экономии ресурсов. Опциональные функции включают автоматическую систему измерения для контроля качества на станке, управление с обратной связью от линейки для осей X и Z для расширенной точности позиционирования, опцию вращающегося правящего инструмента для автоматической правки круга, стандартный одноточечный правящий инструмент для базовой правки. Система управления включает доступную платформу управления FANUC для проверенной надежности и простоты программирования ЧПУ. Применение включает высокопроизводительное серийное производство прецизионных деталей с системой 2-ACC для максимальной производительности, одновременные операции загрузки/выгрузки и шлифования для минимизации нешлифовального времени, многопроцессное шлифование с конфигурациями одношпиндельного или двухшпиндельного шлифовального шпинделя для гибкости, комбинированное внутреннее и наружное шлифование в одном станке для экономии площади менее чем вдвое, средний диапазон шлифования деталей диаметром до 200 мм для универсальности применения, групповую обработку с выбором множественных процессов для эффективности производства, компактное размещение с сокращенными площадью и затратами на труд для оптимизации ресурсов. Вертикальный высокопроизводительный шлифовальный станок с ЧПУ с диаметром 200 мм и системой 2-ACC для одновременных операций с тремя конфигурациями шпинделя круга для серийного производства с сокращением площади/затрат менее чем вдвое.
