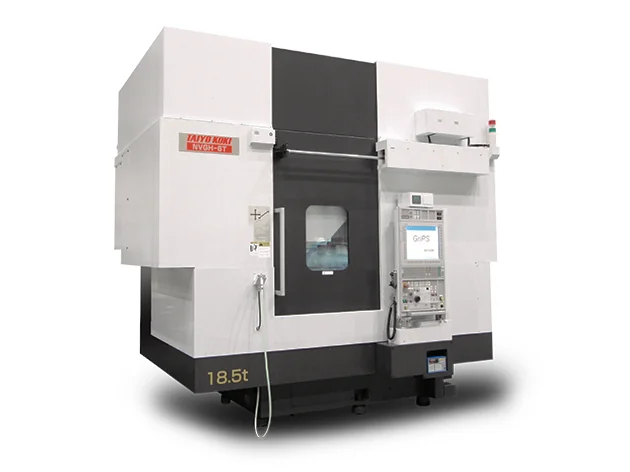

NVGH-6T
Средняя ступень вертикального шлифовального семейства NVGH от DMG MORI Taiyo Koki. Диаметр до 600 мм, высота заготовки до 500 мм, длина шлифования до 450 мм. Шпиндель 500 об/мин, FANUC. Под средние подшипники, диски турбин, крупные фланцы и шестерни.
Технические характеристики
- Тип станка
- Вертикальный шлифовальный центр
- Система управления
- FANUC
- Скорость рабочего шпинделя
- 500 об/мин
- Максимальная высота заготовки
- 500 мм
- Максимальная длина шлифования
- 450 мм
- Максимальный диаметр шлифования
- 600 мм
Подробное описание
NVGH-6T - следующая ступень вертикальных шлифовальных центров DMG MORI Taiyo Koki после NVGH-3T. Увеличенный диаметр обработки до 600 мм и высота заготовки до 500 мм переводят станок в класс средних подшипников, турбинных дисков, крупных фланцев и шестерён редукторов. Длина шлифования до 450 мм, шпиндель заготовки 500 об/мин - скорость снижена под большие диаметры и массу.
По сравнению с NVGH-3T рабочая зона выросла почти вдвое по диаметру. Это меняет номенклатуру: сюда попадают опорные подшипники прокатных станов, упорные кольца, диски турбин и компрессоров, фрикционные диски, тормозные барабаны, крупные торцевые уплотнения. Все детали, где поверхность вращения больше 350 мм и нужна одновременная обработка торца и отверстия.
Вертикальная схема для этих деталей критична. Кольцо подшипника Ø 500-600 мм в горизонтальной компоновке потребовало бы люнета и сложного крепления в кулачках, что вносит биение и деформацию. На столе NVGH-6T заготовка лежит свободно, база - обработанный торец. Двойной шпиндель (рабочий + шлифовальный) работает в одной системе координат, что держит перпендикулярность торца к отверстию в пределах допуска.
Шпиндель 500 об/мин оптимизирован под инерцию крупного диска. На Ø 600 мм окружная скорость заготовки и так высока, и дальше поднимать обороты бессмысленно - это не даёт качества поверхности, только тепловыделение. Taiyo Koki использует тяжёлый шпиндель с гидростатическими подшипниками для гашения вибраций на больших массах.
Управление FANUC с теми же циклами серийного производства, что и на NVGH-3T. Циклы правки круга с алмазным роликом, автоматический замер диаметра в процессе, компенсация износа - всё штатно.
Кому подходит: цехам средних и крупных подшипников, производителям турбинных и компрессорных дисков, участкам редукторных шестерён и крупных фланцев, где рабочая зона NVGH-3T уже недостаточна, а старшие NVGH-9T/12T избыточны по цене и габаритам.
