NVGH-12T

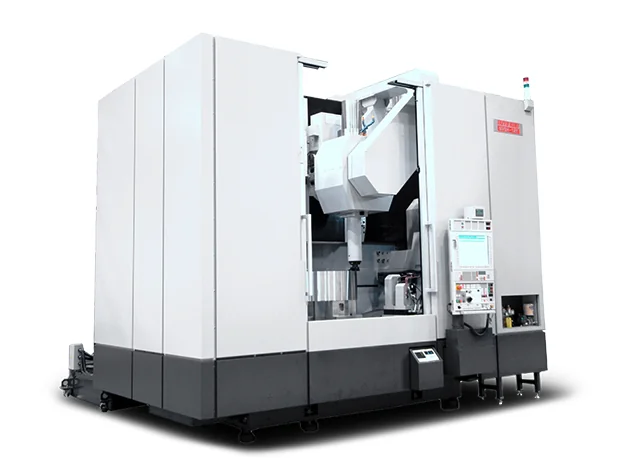

Вертикальный шлифовальный центр DMG MORI Taiyo Koki для тяжёлой детали вращения. Диаметр до 1200 мм, высота до 700 мм, длина шлифования до 600 мм. Шпиндель 200 об/мин, FANUC. Под крупногабаритные опорно-поворотные кольца, венцы и корпуса редукторов.
Технические характеристики
- Тип станка
- Вертикальный шлифовальный центр
- Система управления
- FANUC
- Скорость рабочего шпинделя
- 200 об/мин
- Максимальная высота заготовки
- 700 мм
- Максимальная длина шлифования
- 600 мм
- Максимальный диаметр шлифования
- 1200 мм
Подробное описание
NVGH-12T - старшая модель вертикального шлифования DMG MORI Taiyo Koki перед флагманом NVGH-22T. Диаметр обработки до 1200 мм при той же высоте заготовки 700 мм и длине шлифования 600 мм. Шпиндель заготовки 200 об/мин.
По сравнению с NVGH-9T увеличенный диаметр переводит станок в сегмент крупногабаритных опорно-поворотных устройств и больших редукторных венцов. Сюда попадают: поворотные кольца экскаваторов, кранов и буровых платформ, крупные венцы цементных и шахтных мельниц, опоры поворотных столов обрабатывающих центров, корпуса крупных редукторов, фланцы гидротурбин и ветрогенераторов.
Это детали массой в сотни килограмм. В горизонтальной компоновке закрепить кольцо Ø 1,2 м в кулачках без деформации практически невозможно. На столе NVGH-12T заготовка лежит плашмя, прижимается магнитом или механически через торец, база - обработанная плоскость. После съёма деталь сохраняет допуск, который получен на станке.
Скорость 200 об/мин держит окружную скорость в рабочем диапазоне для диаметра 1,2 м. Taiyo Koki применяет мощный шпиндель с гидростатическими подшипниками - на тяжёлых массах это гасит вибрации, которые иначе дали бы волнистость и дробь на поверхности. Станина массивная, в проекте заложена работа с многотонными нагрузками в зоне стола.
FANUC-управление с теми же циклами серийной обработки. На крупных деталях цикл съёма многоступенчатый, с правкой круга и замером в процессе - это снимает перебор и держит размер по партии.
Кому подходит: предприятиям тяжёлого машиностроения - производителям горно-шахтного, подъёмно-транспортного, цементного и энергетического оборудования, где NVGH-9T не берёт диаметр, а NVGH-22T избыточен.
