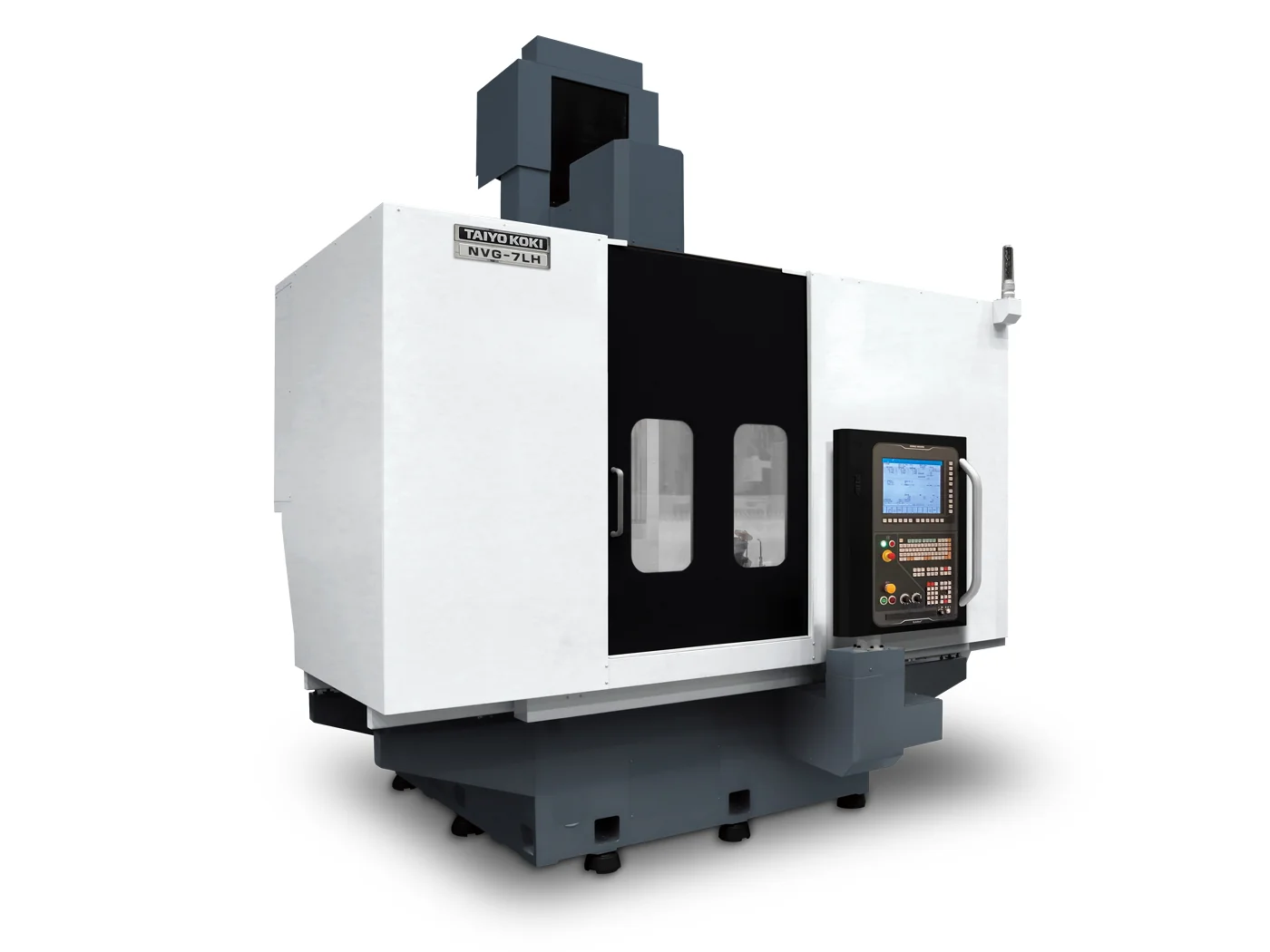

NVG-7LH
Вертикальный шлифовальный центр DMG MORI Taiyo Koki с увеличенной высотой заготовки. Диаметр до 750 мм, высота до 1100 мм, длина шлифования до 1000 мм. Шпиндель 200 об/мин, FANUC. Под высокие корпуса насосов, ступицы, стаканы и обечайки.
Технические характеристики
- Тип станка
- Вертикальный шлифовальный центр с увеличенной высотой
- Система управления
- FANUC
- Скорость рабочего шпинделя
- 200 об/мин
- Максимальная высота заготовки
- 1100 мм
- Максимальная длина шлифования
- 1000 мм
- Максимальный диаметр шлифования
- 750 мм
Подробное описание
NVG-7LH - вертикальный шлифовальный центр DMG MORI Taiyo Koki с расширенной высотой заготовки. Буква L в обозначении - это увеличение по высоте, H - горизонтальная ось. Диаметр обработки до 750 мм, высота заготовки до 1100 мм, длина шлифования до 1000 мм. Шпиндель заготовки 200 об/мин.
Семейство NVG ориентировано на детали с большой высотой по сравнению с NVGH. Это меняет номенклатуру: сюда попадают высокие корпуса, стаканы, ступицы, обечайки, гильзы, цилиндрические детали с соотношением высоты к диаметру больше единицы. Типовая задача - корпус насоса или компрессора, где за один установ надо прошлифовать внутреннее отверстие, торцы и посадочные пояски, не переустанавливая деталь.
Вертикальная компоновка на высоте 1100 мм сохраняет то преимущество, что и в NVGH: заготовка базируется по торцу плашмя. Но рабочая зона глубже, что позволяет шлифовать длинные отверстия и внутренние поверхности гильз и обечаек. Конструкция колонны и шпиндельной бабки усилена под вылет круга на 1 м глубиной - здесь появляется жёсткость, которой у плоских NVGH нет.
Шпиндель 200 об/мин оптимизирован под окружную скорость детали Ø 750 мм. Taiyo Koki использует гидростатические подшипники как на рабочем шпинделе, так и на шпинделе шлифовального круга - это снимает вибрации при работе с длинным вылетом внутрь глубокой детали.
FANUC-управление. Циклы серийной обработки: правка круга, замер в процессе, автокомпенсация. Для высоких корпусов и стаканов это особенно важно - длинный вылет круга даёт больше упругих отжатий, и без замера в процессе разброс по диаметру уходит.
Кому подходит: производителям насосов, компрессоров, гидроцилиндров, цилиндрических обечаек и гильз, где требуется одновременная шлифовка внутренних и наружных поверхностей на детали высотой до 1,1 м без переустановки.
