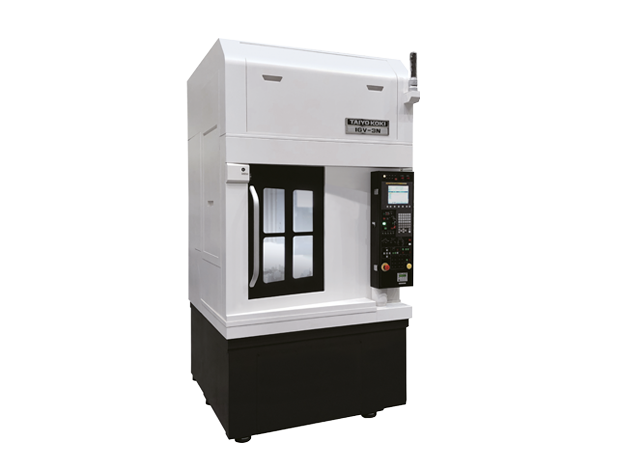

IGV-3N

IGV-3N — высокопроизводительный вертикальный прецизионный шлифовальный станок DMG MORI, специально разработанный для серийного производства прецизионных деталей с максимальной точностью круглости менее 1 мкм на стандартных тестовых деталях, демонстрируя возможности точного шлифования с вертикальной структурной конструкцией, обеспечивающей легкую установку заготовки и центрирование обеими руками для удобства оператора, компактным габаритом шириной 1400 мм (1530 мм с ATC) × глубиной 3050 мм для экономии площади установки, системой управления FANUC для проверенной надежности, опциональной автоматической сменой инструмента (ATC) с емкостью хранения 5 инструментов для гибкости инструментального оснащения, расширенной операбельностью и экономией пространства для эффективного размещения на производственной площади. Размеры рабочей зоны включают диаметр поворота 380 мм (15 дюймов) для обработки средних прецизионных компонентов, максимальный диаметр шлифования 250 мм (10 дюймов) для широкого диапазона прецизионных деталей, максимальную высоту заготовки 300 мм (12 дюймов) для обработки средних деталей, максимальную длину шлифования 150 мм (6 дюймов) для средних компонентов. Технические характеристики шпинделей включают максимальную скорость шпинделя заготовки 800 об/мин для точного позиционирования средних деталей, максимальную скорость шлифовального шпинделя 18000 об/мин (стандарт) для эффективного съема материала на средних диаметрах, опциональные скорости шлифовального шпинделя 30000, 45000 или 75000 об/мин для гибкости применения от стандартного до высокоскоростного шлифования. Ключевые характеристики производительности включают достижение круглости менее 1 мкм на стандартных тестовых деталях для максимальной точности прецизионных компонентов. Заметные функции включают вертикальную структурную конструкцию, обеспечивающую легкую установку заготовки и центрирование обеими руками для улучшенной эргономики, компактный габарит шириной 1400 мм (1530 мм с ATC) × глубиной 3050 мм для экономии площади производственной площади, систему управления FANUC для проверенной надежности и простоты программирования ЧПУ, опциональную автоматическую смену инструмента (ATC) с емкостью хранения 5 инструментов для многоинструментальной обработки без ручного вмешательства. Доступные опции включают измерительный датчик ID в процессе обработки для мониторинга размеров в реальном времени, управление с обратной связью от линейки для осей X/Z для расширенной точности позиционирования, вращающиеся или AE правящие инструменты для гибкости правки круга, различные системы зажима с пневматическим патроном для точного крепления, токарным патроном для универсального зажимания, магнитным патроном для ферромагнитных деталей, системы автоматизации с робототехникой для автоматической загрузки/выгрузки, загрузчиком для подачи деталей, стокером для хранения заготовок для безлюдного производства, автоматическую систему измерения для контроля качества на станке. Применение включает серийное производство прецизионных деталей с высокой повторяемостью для массового выпуска, высокоточное внутреннее шлифование с круглостью менее 1 мкм для критичных компонентов, автоматизированное производство через опциональные системы робота/загрузчика/стокера для безлюдной работы, средний диапазон точного шлифования деталей диаметром до 250 мм для универсальности применения, гибкое высокоскоростное шлифование с опциональными шпинделями до 75000 об/мин для требовательных применений, измерение в процессе обработки через опциональный датчик ID для контроля качества, многоинструментальную обработку с опциональной 5-инструментальной ATC для эффективности, компактное размещение с габаритом 1400×3050 мм для экономии площади. Вертикальный прецизионный шлифовальный станок с диаметром 250 мм и шпинделем 18000 об/мин (опции до 75000 об/мин) для серийного производства с круглостью < 1 мкм, опциональной 5-инструментальной ATC и автоматизацией.
