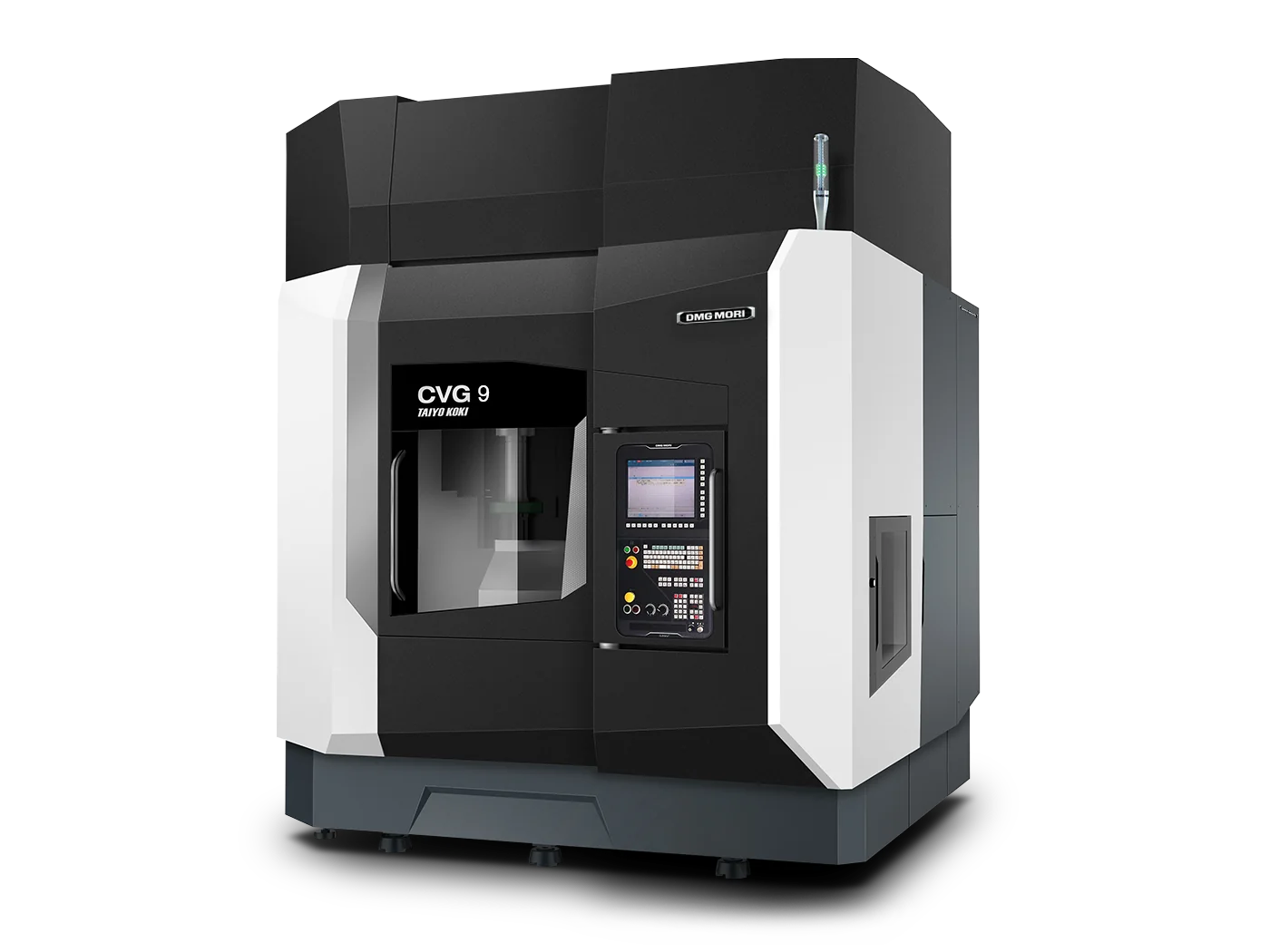

CVG 9

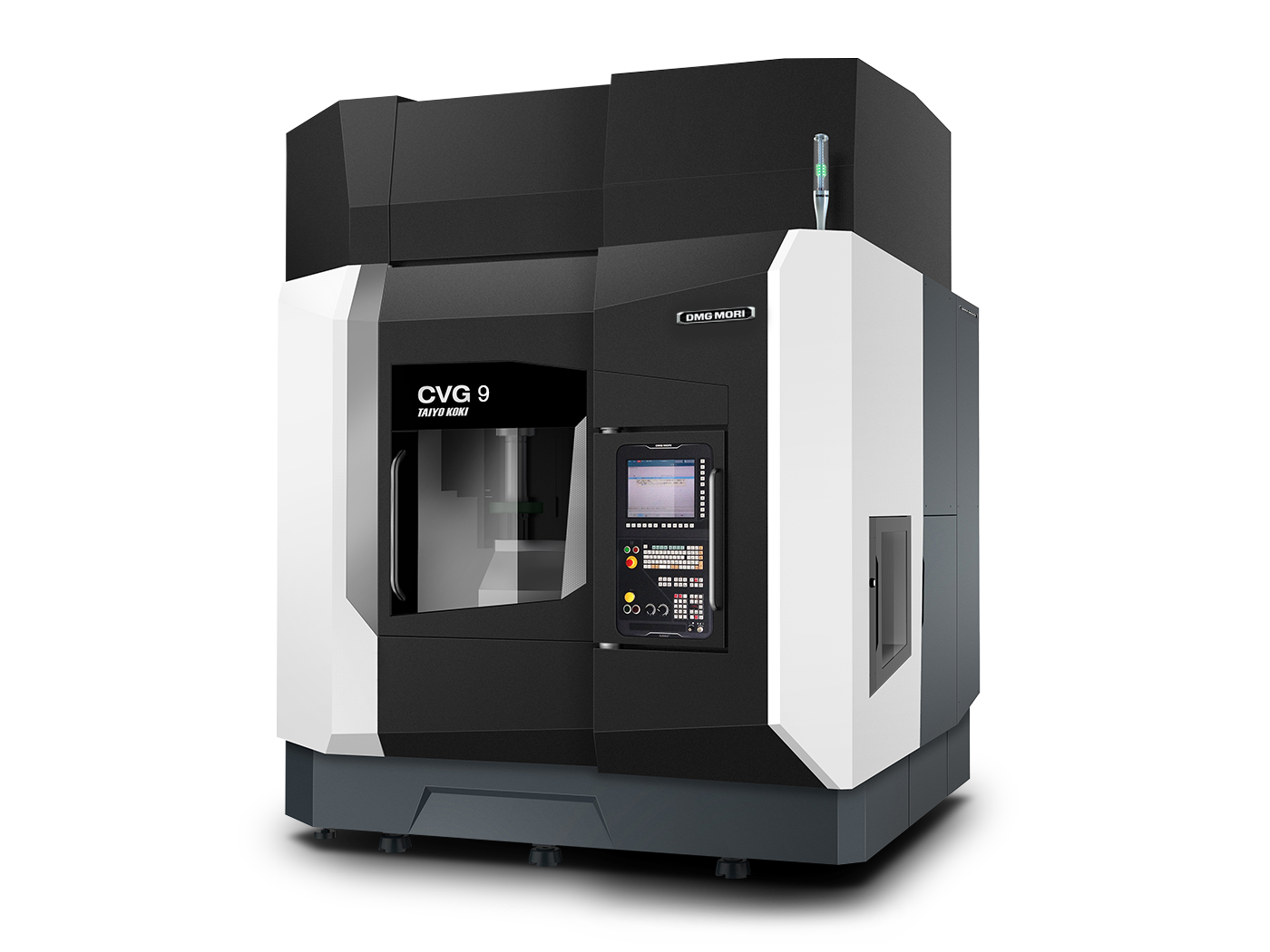

CVG 9 — высокопроизводительный вертикальный многопроцессный шлифовальный станок с ЧПУ DMG MORI увеличенной мощности, специально разработанный для универсального шлифования крупных деталей с возможностью опциональной 2-паллетной автоматической смены (APC) для безостановочной работы через смену заготовок во время операции шлифования, обеспечивающий продолжительные периоды безлюдной работы для максимального использования станка, с расширенными возможностями многоосевой обработки через стандартную 3-позиционную револьверную ось B и опциональную непрерывную ось C для сложного профильного шлифования включая муфты curvic и кулачковые формы с максимальной точностью позиционирования. Размеры рабочей зоны включают диаметр поворота 950 мм (37 дюймов) для обработки крупных компонентов, максимальный диаметр шлифования 900 мм (35 дюймов) для широкого диапазона больших деталей, максимальную высоту заготовки 700 мм (28 дюймов) для обработки высоких крупногабаритных деталей, максимальную длину шлифования 600 мм (24 дюйма) для продольной обработки длинных компонентов, размер стола φ850 мм (с опцией 2-паллетной APC) для стабильного крепления больших заготовок. Технические характеристики шпинделей включают максимальную скорость шпинделя заготовки 250 об/мин для точного позиционирования крупных деталей, максимальную скорость шлифовального шпинделя 9000 об/мин для эффективного съема материала на больших диаметрах. Система управления включает доступное управление FANUC для проверенной надежности и простоты программирования ЧПУ. Ключевые функции и опции автоматизации включают опциональную систему паллет с 2-паллетной APC (автоматической сменой паллет), обеспечивающей смену заготовок во время шлифования для расширения безлюдной работы и максимизации производительности, шпиндель круга со стандартной револьверной конфигурацией с 3-позиционным индексированием (0°, 22.5°, 180°) для гибкости обработки с опциональным непрерывным индексированием с минимальным шагом индексирования 0.0001° в диапазоне ±30° для шпинделя ID и ±45° для шпинделя OD для высокоточного углового позиционирования, опциональный шпиндель заготовки с осью C с возможностью непрерывного индексирования через прямой привод (Direct Drive мотор) для профильного шлифования включая муфты curvic и кулачковые формы для сложных геометрий. Принадлежности включают блок ATC с хранением 6 инструментов для внутреннего шлифования для гибкости инструментального оснащения, опциональный тактильный датчик для измерения ID, OD и торца для контроля качества на станке, вращающийся правящий инструмент с доступной опцией одноточечного правящего инструмента для гибкости правки круга, линейные линейки для осей X и Z для расширенной точности позиционирования по обеим осям. Классификация станка включает определение «Вертикальный многопроцессный шлифовальный станок с ЧПУ» для универсальности применения. Применение включает безостановочное шлифование крупных деталей через опциональную 2-паллетную APC для максимальной производительности и минимизации нешлифовального времени, многоосевое шлифование с осями B (3 позиции или непрерывное) и опциональной осью C для сложных геометрий, профильное шлифование муфт curvic и кулачковых форм через непрерывное индексирование оси C с точностью 0.0001°, внутреннее шлифование с 6-инструментальной ATC для автоматической смены инструмента, безлюдную работу с продолжительными периодами через опциональную автоматическую смену паллет для круглосуточного производства, высокоточное угловое позиционирование с минимальным шагом индексирования 0.0001° в диапазонах ±30° (ID) или ±45° (OD) для критичных угловых элементов, многопроцессное шлифование крупных компонентов диаметром до 900 мм для широкого диапазона тяжелых применений. Вертикальный многопроцессный шлифовальный станок с ЧПУ с диаметром 900 мм и опциональной 2-паллетной APC для безостановочной работы с многоосевыми возможностями B/C для профильного шлифования и 6-инструментальной ATC.
