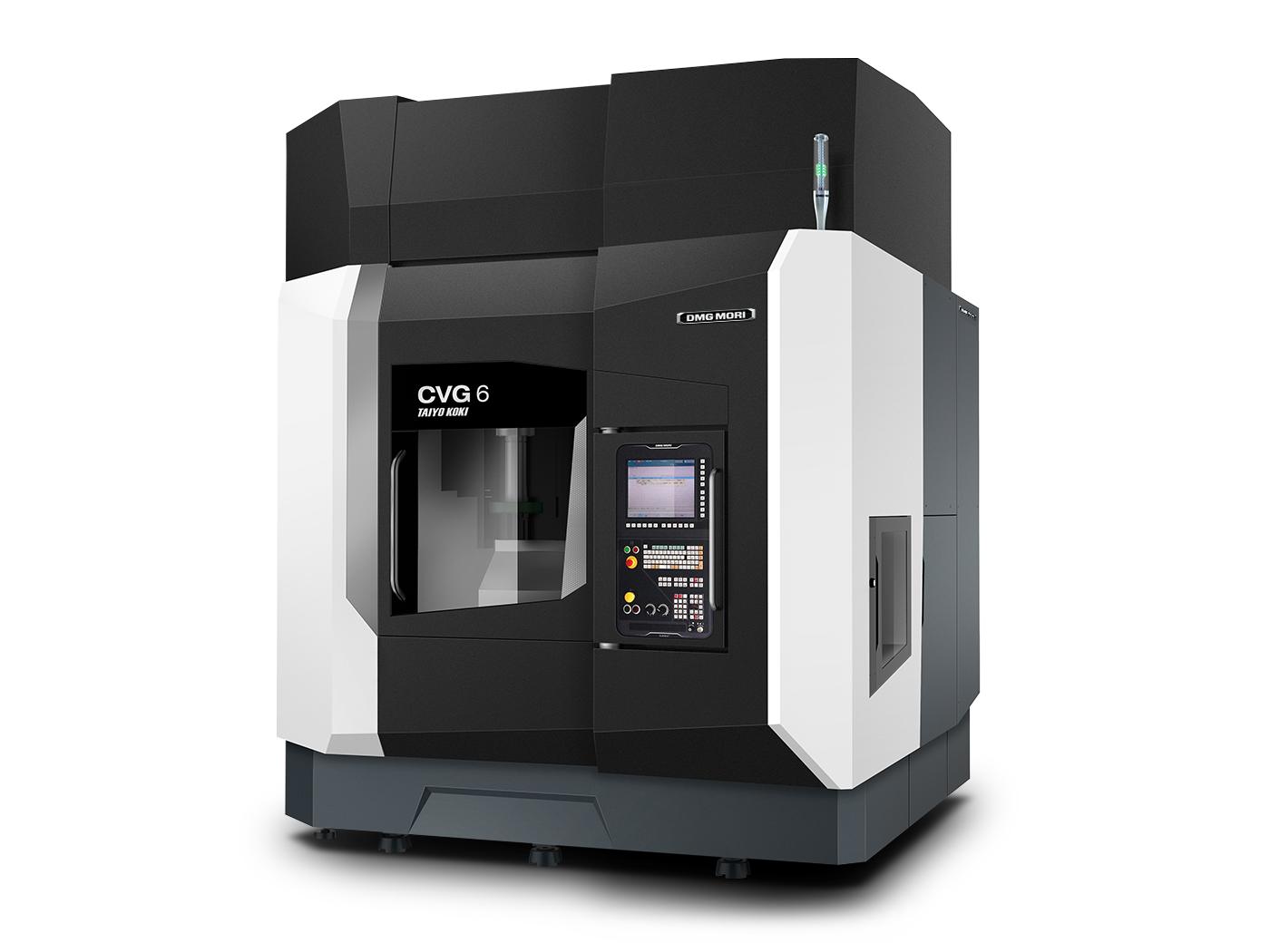

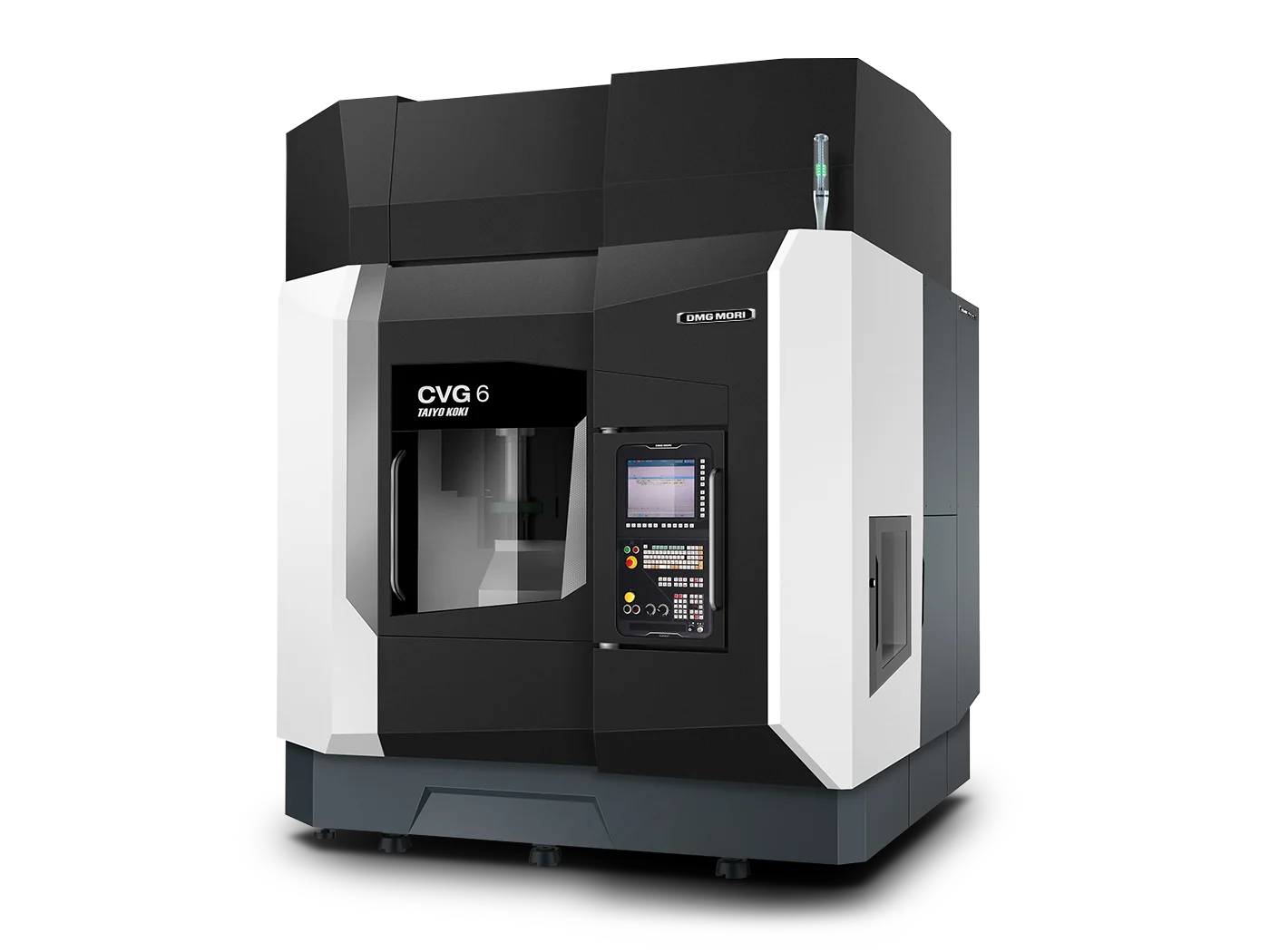

CVG 6

CVG 6 — высокопроизводительный вертикальный шлифовальный станок DMG MORI с расширенной автоматизацией, специально разработанный для универсального шлифования средних деталей с возможностью 2-паллетной автоматической смены (APC) для безостановочной работы через смену заготовок и настройку во время операции шлифования, обеспечивающий продолжительные периоды безлюдной работы, с расширенными возможностями многоосевой обработки через стандартную 3-позиционную револьверную ось B и опциональную непрерывную ось C для сложного профильного шлифования включая муфты curvic и кулачковые формы. Размеры рабочей зоны включают диаметр поворота 650 мм (26 дюймов) для обработки средних компонентов, максимальный диаметр шлифования 600 мм (24 дюйма) для широкого диапазона деталей, максимальную высоту заготовки 550 мм (22 дюйма) для обработки высоких деталей, максимальную длину шлифования 500 мм (20 дюймов) для продольной обработки длинных компонентов, размер стола φ550 мм для стабильного крепления заготовки. Технические характеристики шпинделей включают максимальную скорость шпинделя заготовки 350 об/мин для точного позиционирования детали, максимальную скорость шлифовального шпинделя 9000 об/мин для эффективного съема материала. Ключевые функции и опции автоматизации включают 2-паллетную автоматическую смену (APC), обеспечивающую сокращение нешлифовального времени через возможность смены заготовки и настройки во время операции шлифования для максимальной производительности с продолжительными периодами безлюдной работы для увеличения использования станка, ось B шпинделя круга в стандартной конфигурации с револьверным типом с 3-позиционным индексированием на 0°, 22.5° и 180° для гибкости обработки с опциональной возможностью непрерывного индексирования, обеспечивающей минимальный шаг индексирования 0.0001° в диапазоне ±30° до ±45° для точного углового позиционирования, опциональную ось C шпинделя заготовки с непрерывным индексированием через прямой привод (Direct Drive мотор) с минимальным шагом индексирования 0.0001° для поддержки профильного шлифования включая муфты curvic и кулачковые формы для сложных геометрий. Дополнительные функции включают блок ATC с хранением 6 инструментов для внутреннего шлифования для гибкости инструментального оснащения, опциональный тактильный датчик для размерного измерения для контроля качества на станке, вращающийся правящий инструмент с опцией одноточечного правящего инструмента для гибкости правки круга, линейные линейки для оси X в качестве стандарта с опциональной доступностью для оси Z для расширенной точности позиционирования. Система управления включает управление ЧПУ FANUC с доступными программными альтернативами для проверенной надежности и простоты программирования. Применение включает безостановочное шлифование через 2-паллетную APC для максимальной производительности и минимизации нешлифовального времени, многоосевое шлифование с осями B (3 позиции или непрерывное) и опциональной осью C для сложных геометрий, профильное шлифование муфт curvic и кулачковых форм через непрерывное индексирование оси C с точностью 0.0001°, внутреннее шлифование с 6-инструментальной ATC для автоматической смены инструмента, безлюдную работу с продолжительными периодами через автоматическую смену паллет для круглосуточного производства, высокоточное угловое позиционирование с минимальным шагом индексирования 0.0001° для критичных угловых элементов. Вертикальный шлифовальный станок с диаметром 600 мм и 2-паллетной APC для безостановочной работы с многоосевыми возможностями B/C для профильного шлифования и 6-инструментальной ATC.
