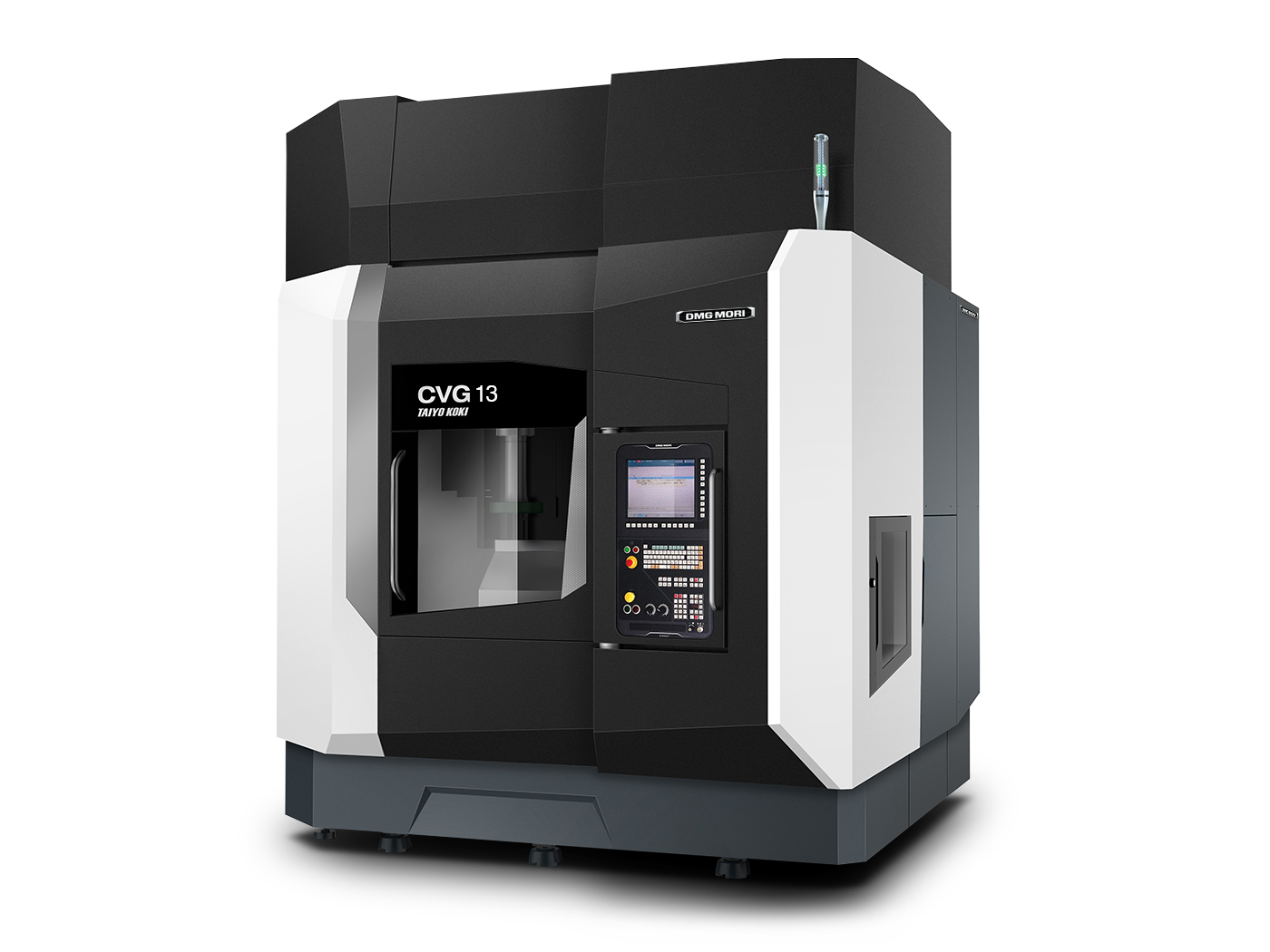

CVG 13

CVG 13 — высокопроизводительный вертикальный многопроцессный шлифовальный станок с ЧПУ DMG MORI максимальной производственной мощности, специально разработанный для универсального шлифования крупнейших деталей диаметром до 1300 мм с возможностью опциональной 2-паллетной автоматической смены (APC) для безостановочной работы через смену заготовок во время операции шлифования, обеспечивающий увеличенное время безлюдной работы для максимального использования станка, с расширенными возможностями многоосевой обработки через стандартную 3-позиционную револьверную ось B и опциональную непрерывную ось C с прямым приводом для сложного профильного шлифования включая муфты curvic и кулачковые формы с максимальной точностью позиционирования 0.0001°. Размеры рабочей зоны включают диаметр поворота 1350 мм (53 дюйма) для обработки крупнейших компонентов в серии CVG, максимальный диаметр шлифования 1300 мм (51 дюйм) для широкого диапазона крупнейших деталей, максимальную высоту заготовки 700 мм (28 дюймов) для обработки высоких крупногабаритных деталей, максимальную длину шлифования 600 мм (24 дюйма) для продольной обработки длинных компонентов, размер стола ø1250 мм (с опцией 2-паллетной APC) для стабильного крепления крупнейших заготовок. Технические характеристики шпинделей включают максимальную скорость шпинделя заготовки 100 об/мин для точного позиционирования очень крупных и тяжелых деталей, максимальную скорость шлифовального шпинделя 9000 об/мин для эффективного съема материала на больших диаметрах. Ключевые функции и опции включают автоматизацию с опцией 2-паллетной APC (автоматической смены паллет), обеспечивающей смену заготовок во время шлифования для увеличения времени безлюдной работы и максимизации производительности, управление шлифовальным кругом со стандартной револьверной конфигурацией с 3-позиционным индексированием (0°, 22.5°, 180°) для гибкости обработки с опциональной револьверной конфигурацией непрерывного индексирования, обеспечивающей шаги 0.0001° в диапазонах ±30° (ID) или ±45° (OD) для высокоточного углового позиционирования, опциональный шпиндель заготовки с опцией прямого привода (Direct Drive мотор), обеспечивающей непрерывное индексирование оси C с точностью 0.0001° для профильного шлифования включая муфты curvic и кулачковые формы для сложных геометрий. Дополнительное оборудование включает блок ATC с 6 инструментами для внутреннего шлифования для гибкости инструментального оснащения, опциональный тактильный датчик для измерения ID, OD и торца для контроля качества на станке, вращающийся правящий инструмент с альтернативой одноточечного правящего инструмента для гибкости правки круга, линейную линейку оси X в качестве стандарта с опциональной линейкой оси Z для расширенной точности позиционирования по обеим осям. Система управления включает управление FANUC для проверенной надежности и простоты программирования ЧПУ. Применение включает безостановочное шлифование крупнейших деталей через опциональную 2-паллетную APC для максимальной производительности и минимизации нешлифовального времени, многоосевое шлифование с осями B (3 позиции или непрерывное) и опциональной осью C для сложных геометрий на крупнейших компонентах, профильное шлифование муфт curvic и кулачковых форм через непрерывное индексирование оси C с точностью 0.0001° на деталях диаметром до 1300 мм, внутреннее шлифование с 6-инструментальной ATC для автоматической смены инструмента на крупных деталях, безлюдную работу с увеличенными периодами через опциональную автоматическую смену паллет для круглосуточного производства крупногабаритных компонентов, высокоточное угловое позиционирование с минимальным шагом индексирования 0.0001° в диапазонах ±30° (ID) или ±45° (OD) для критичных угловых элементов, многопроцессное шлифование крупнейших компонентов диаметром до 1300 мм для самых тяжелых промышленных применений. Вертикальный многопроцессный шлифовальный станок с ЧПУ с диаметром 1300 мм и опциональной 2-паллетной APC для безостановочной работы с многоосевыми возможностями B/C (Direct Drive) для профильного шлифования и 6-инструментальной ATC.
