Центровальные шлифовальные станки
Центровальные шлифовальные станки - специализированные прецизионные станки для шлифования и восстановления центровых отверстий на валах, шпинделях и осях. Формируют точную базу для последующей обработки и контроля.
Найдено товаров: 9

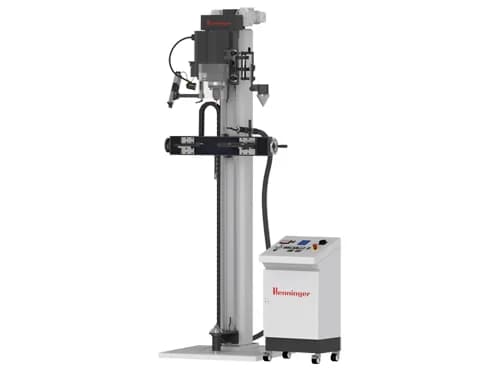

Под заказHenninger ZS 1000
Центровальные шлифовальные станки
Henninger ZS 1000 - вертикальный центровальный шлифовальный станок для тяжёлых деталей до 1000 кг и длиной до 3086 мм. Диаметр центрового отверстия ø2-148 мм (до 188 мм опционально), шпиндель 5 000-60 000 об/мин в зависимости от конфигурации.
Под заказHenninger ZS 102 / ZS 202
Центровальные шлифовальные станки
Henninger ZS 102 / ZS 202 - вертикальные центровальные шлифовальные станки для прецизионного шлифования центровых отверстий в валах, шестернях и роторах. Линейка закрывает детали от среднего до тяжелого типоразмера: ZS 102 до 100 кг, ZS 202 до 500 кг.

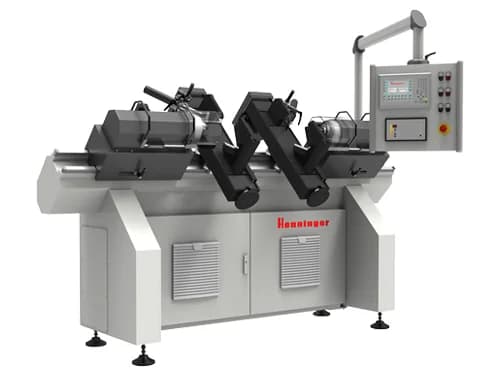

Под заказHenninger ZS 2000
Центровальные шлифовальные станки
Henninger ZS 2000 - крупный горизонтальный центровальный шлифовальный станок для деталей до 1000 кг и длиной до 2200 мм. Центровые отверстия ø1-118 мм, зажимной диаметр 5-450 мм (в зависимости от варианта).

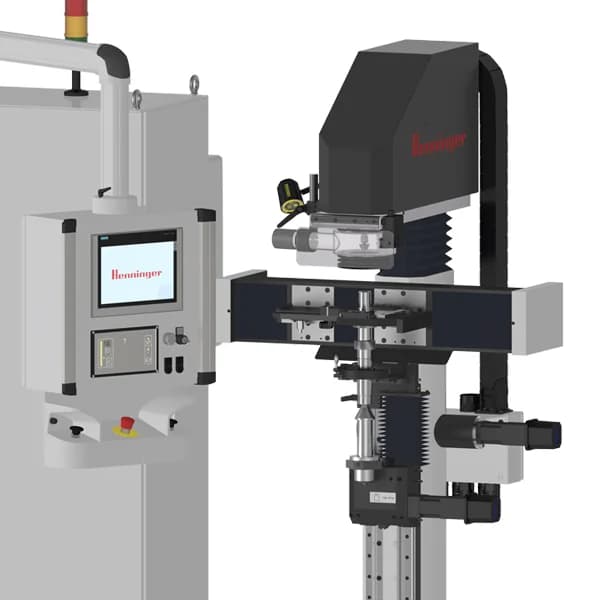

Под заказHenninger ZS 202 Automated
Центровальные шлифовальные станки
Henninger ZS 202 Automated - CNC-вертикальный станок для шлифования центровых отверстий валов диаметром до 225 мм и массой до 500 кг. Диаметр центровых отверстий 2-88 мм (с удлинителем до 125 мм), шпиндель 9600-24 000 об/мин, AE-датчик, Siemens.

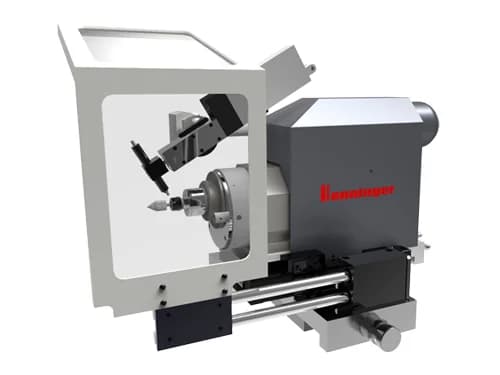

Под заказHenninger ZS 251
Центровальные шлифовальные станки
Henninger ZS 251 - горизонтальный центровальный шлифовальный станок для монтажа на суппорт токарного станка. Решение предназначено для шлифования торцевых центров на длинных валах и крупногабаритных деталях; доступны диапазоны центровых отверстий ø2-118 мм и ø2-148 мм.

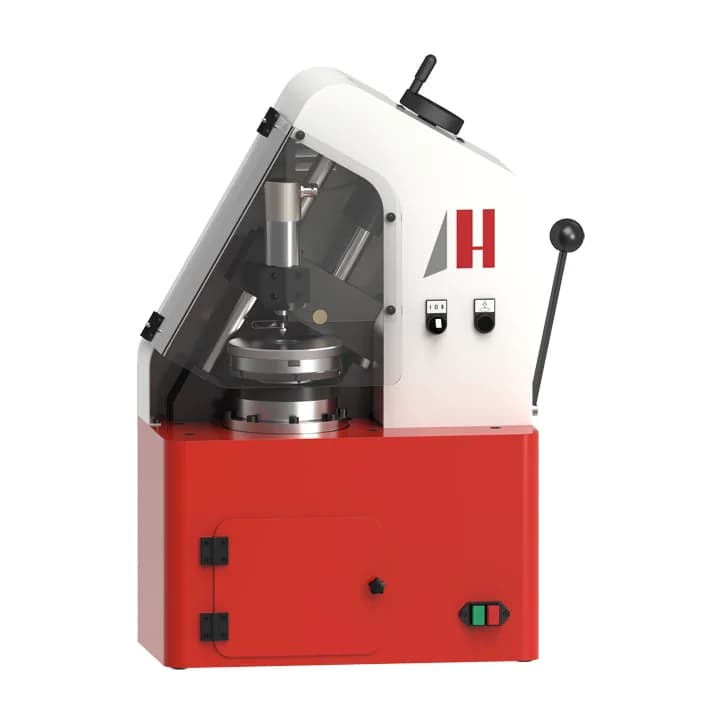

Под заказHenninger ZS ONE
Центровальные шлифовальные станки
Henninger ZS ONE - настольный вертикальный станок для шлифования центровых отверстий режущего инструмента. Диаметр центровых отверстий 1-10 мм, зажим детали ø40 мм, длина деталей до 250 мм, шпиндель 50 000 об/мин. Развёртки, метчики, PCD-инструмент.

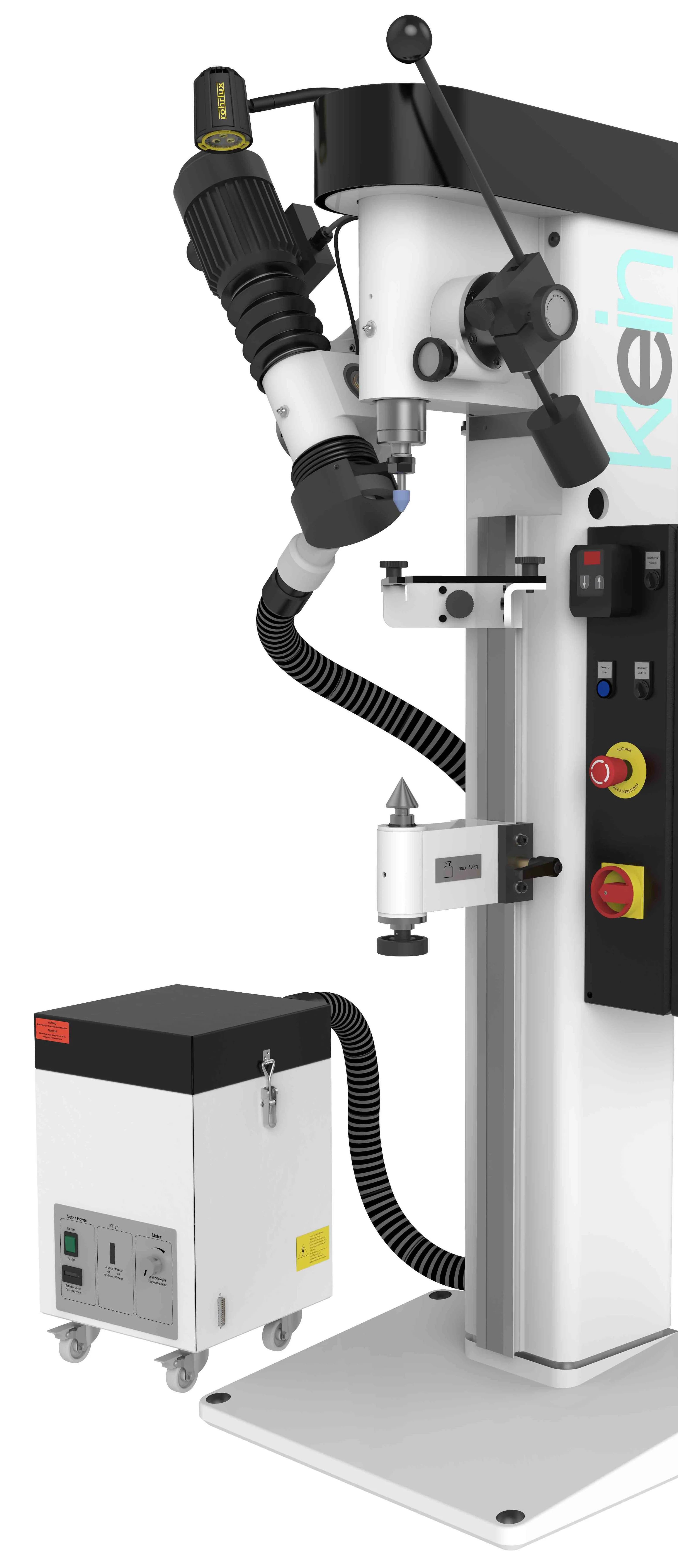

Под заказKlein ZSS
Центровальные шлифовальные станки
Klein ZSS - станок для прецизионного шлифования центровых отверстий методом врезания. Диаметр центровых отверстий 1-120 мм, детали до 1500 мм длиной и 325 мм диаметром. Круглость центровых отверстий менее 1 мкм. Подготовка баз перед круглым шлифованием.
Под заказKlein ZSS-A
Центровальные шлифовальные станки
Klein ZSS-A - автоматизированный станок для шлифования центровых отверстий с карданной подвеской зажимной системы. Безоператорная работа, интеграция с роботизированными системами загрузки с трёх сторон, управление усилием шлифования.
Под заказKlein ZSU
Центровальные шлифовальные станки
Klein ZSU - станок для прецизионного шлифования центровых отверстий методом линейного шлифования (Linear Grinding). Диаметр центровых отверстий 1-150 мм, детали до 2000 мм длиной и 160 кг. Круглость 2 мкм.
Подробное описание
Центрошлифовальные станки (Centre Hole Grinding Machines) предназначены для финишного шлифования центровых отверстий на токарных деталях - валах, шпинделях, роторах и осях - с точностью угла конуса и соосности до единиц микрометров. Центровое отверстие является технологической базой для большинства операций обработки и контроля деталей вращения, поэтому его геометрическая точность непосредственно определяет точность всех последующих операций. Современные центрошлифовальные станки используют два метода обработки: плунжерное шлифование (plunge grinding) с приводным правочным кругом и линейное шлифование (linear grinding) с осциллирующей подачей.
Современные центрошлифовальные станки оснащаются высокоскоростными мотор-шпинделями с частотой вращения до 40000 об/мин для прецизионной обработки малых центров диаметром от 0,5 мм, опциональными приводами шпинделя заготовки для контролируемого вращения детали в процессе шлифования, пневматическим быстрым отводом и системой пылеудаления, орбитальными шпиндельными головками для обработки крупных центров с круглостью до 1 мкм, измерительными системами для оперативного контроля геометрии центра. Параллельно с центрошлифованием некоторые производители предлагают шпиндельные ускорители (spindle speed increasers) с передаточными отношениями до 1:8 и максимальной скоростью до 50000 об/мин для адаптации обычных станков к высокоскоростной шлифовке.
Применение: производство прецизионных валов и шпинделей станков, авиационная и космическая промышленность (роторы, валы редукторов), производство прецизионных измерительных инструментов (калибры, эталоны), моторостроение и производство коленчатых и распределительных валов, ремонт и восстановление прецизионных деталей вращения, производство шпинделей для электрошпинделей и высокоскоростных станков.

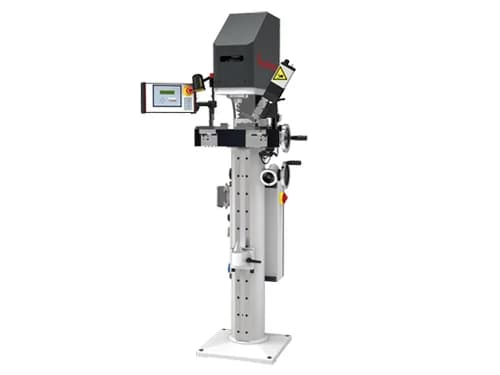

В нашем каталоге представлены центрошлифовальные станки немецких производителей Henninger GmbH u. Co. KG (Штраубенхардт, 1956) и Klein Maschinenbau GmbH u. Co. KG (1911) - бизнес-операции Klein полностью переданы Henninger 1 июля 2025 года, при этом продуктовая линейка и качество сохранены без изменений. Henninger ZS 100 - центрошлифовальный станок для деталей с малыми центрами и массой до 100 кг (длина до 1160 мм, диаметр обрабатываемых центров 0,5-58 мм, скорость шпинделя до 40000 об/мин, максимальный диапазон зажима 100 мм, круглость центрового отверстия до 1 мкм, ручное управление с опциями привода заготовки и пневмолифта). Henninger ZS 1000 - крупногабаритный орбитальный центрошлифовальный станок для деталей массой до 1000 кг и длиной до 1000/2000/3000 мм с диаметром центрового отверстия до Ø80 мм, оснащённый высокочастотным мотор-шпинделем 3000-30000 об/мин и орбитальным методом шлифования. Klein ZSS - плунжерное центрошлифование (детали до 50 кг, длина до 1500 мм, диаметр центрового отверстия до 120 мм, ручное удержание заготовки, приводной правочный круг, круглость центра 1 мкм). Klein ZSU - линейное центрошлифование (детали до 160 кг, длина до 2500 мм, диаметр центрового отверстия до 150 мм). Henninger также производит шпиндельные ускорители Spindle Speed Increasers с передаточными отношениями до 1:8 и максимальной скоростью 50000 об/мин.
