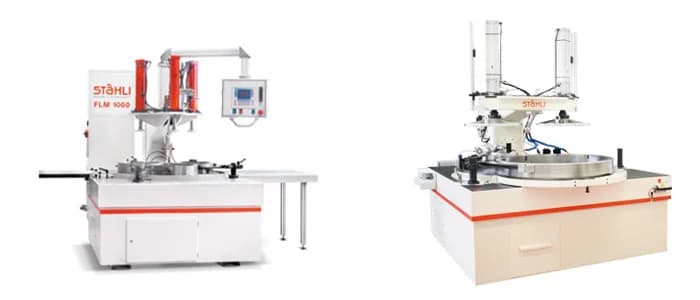

Stähli FLM 1250
Однодисковая лэппинговая и полировальная машина с диском Ø1250 мм. Старшая модель средней линейки FLM для серийной доводки крупных деталей и полупроводниковых подложек до 200 мм.
Технические характеристики
- Абразив
- алмазные суспензии, свободные абразивы, полировальные пасты
- Тип машины
- однодисковая лэппинговая и полировальная машина
- Кинематика
- трёхвальная (три водила с держателями деталей)
- Управление
- программируемое (скорость, давление, подача абразива)
- Диаметр диска
- 1250 мм
- Автоматизация
- опция интеграции с роботизированной загрузкой-выгрузкой
- Производитель
- Stähli Läpp Technik AG (Петерлен, Швейцария)
- Материалы диска
- чугун / керамика / полимер (по применению)
- Линейка размеров
- 500 / 750 / 1000 / 1250 / 1500 мм + специальные >3250 мм
- Достигаемая плоскостность
- <0,1 мкм
- Достигаемая шероховатость
- Ra 0,4 мкм (лэппинг) до Ra <0,005 мкм (полировка)
Подробное описание
FLM 1250 повышает пропускную способность за счёт диска Ø1250 мм. На один цикл ставятся крупные детали или увеличенная партия мелких. Машина доводит кремниевые подложки до Ø200 мм и оптику Ø200-400 мм.
Трёхвальная кинематика с тремя планетарными водилами распределяет износ диска на большой площади и сохраняет свободу геометрии заготовки. Шероховатость регулируется сменой абразива и материала диска - от Ra 0,4 мкм на лэппинге до Ra <0,005 мкм на финишной полировке. Плоскостность рабочих поверхностей - менее 0,1 мкм.
Материал диска - чугун, керамика или полимер. Абразив - алмазные суспензии, свободные абразивы, полировальные пасты. Скорость, давление и подача абразива программируются. Опция роботизированной загрузки-выгрузки переводит машину в автоматическую ячейку.
Кому подходит: серийным участкам оптики и полупроводниковых подложек 200 мм, производствам уплотнительных пар и фланцевых поверхностей крупного габарита, где партия оправдывает диск Ø1250 мм и нужна односторонняя доводка с роботизированной загрузкой.
