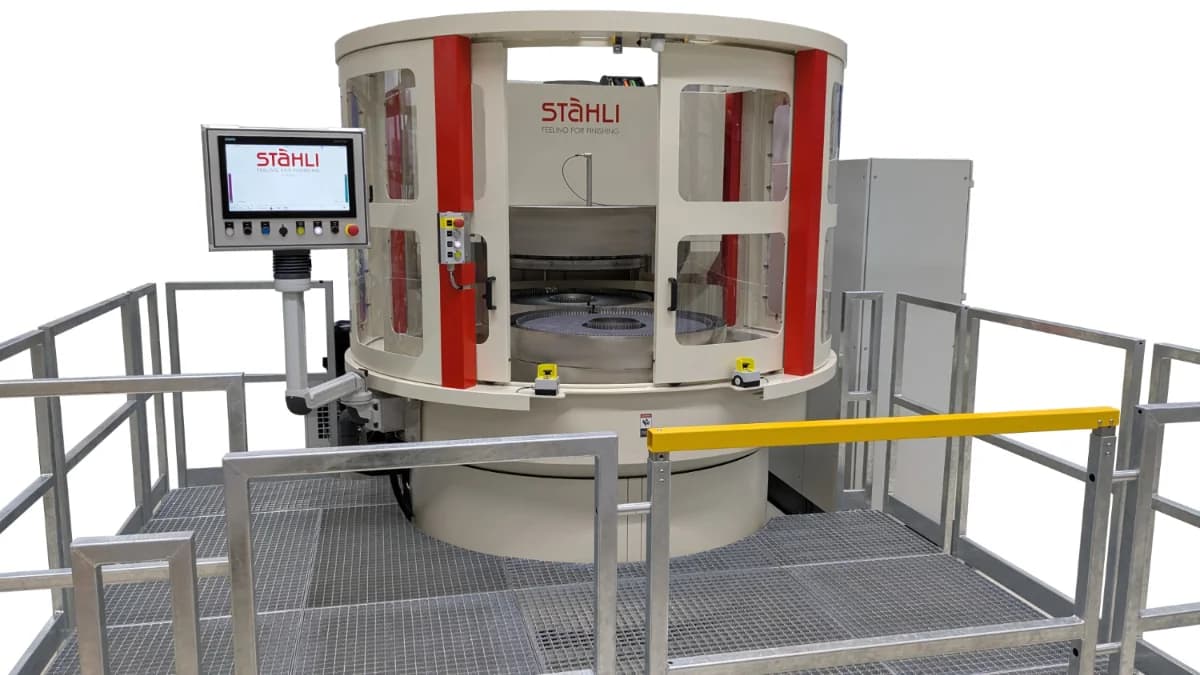

Stähli FH3-805
Крупногабаритная трёхдисковая машина плоского хонингования с суперабразивными кругами Ø860 мм. Два шпинделя по 21 кВт, усилие прижима до 2400 даН, толщина деталей до 110 мм.
Технические характеристики
- Тип машины
- крупногабаритная трёхдисковая машина плоского хонингования (суперабразивные круги)
- Масса машины
- ~11000 кг
- Конфигурация
- 3 круга (два нижних поворотных + один верхний прижимной)
- Автоматизация
- полуавтомат, совместимость с роботизированной загрузкой
- Производитель
- Stähli Läpp Technik AG (Петерлен, Швейцария)
- Высота между кругами
- до 390 мм
- Диаметр рабочего круга
- 860 мм
- Скорость рабочих кругов
- 0-400 об/мин (бесступенчато)
- Мощность нижнего шпинделя
- 21 кВт
- Мощность верхнего шпинделя
- 21 кВт
- Максимальная толщина деталей
- до 110 мм
- Мощность центрального привода
- 6,7 кВт
- Скорость центрального привода
- 0-200 об/мин
- Установочные размеры (Ш × Г × В)
- ~2150 × 4225 × 2685 мм
- Точность отключения по размеру
- 0,1 мкм
- Максимальное усилие верхнего шпинделя
- 0-2400 даН
Подробное описание
FH3-805 - старшая ступень трёхдисковой серии плоского хонингования Stähli. Круги Ø860 мм и два шпинделя по 21 кВт берут крупные и тяжёлые детали из твёрдых сплавов, закалённой стали и керамики.
Два нижних круга поворачиваются на 180°: пока один шлифует, на второй идёт загрузка. Усилие прижима верхнего шпинделя - до 2400 даН, что держит высокий съём на закалённой стали и керамике. Толщина деталей доходит до 110 мм, высота между кругами - до 390 мм. Точка отключения по размеру удерживает толщину с точностью 0,1 мкм.
Мощность центрального привода - 6,7 кВт. Скорость рабочих кругов 0-400 об/мин (бесступенчато), центрального привода 0-200 об/мин. Габариты машины - около 2150 × 4225 × 2685 мм, масса - около 11000 кг. Полуавтомат с совместимостью с роботизированной загрузкой.
Кому подходит: тяжёлому машиностроению с крупными гидравлическими и пневматическими плитами, производствам базовых поверхностей корпусных деталей станков, уплотнительных колец компрессоров и твёрдосплавных пластин, где нужен диск Ø860 мм и высокое усилие прижима.
