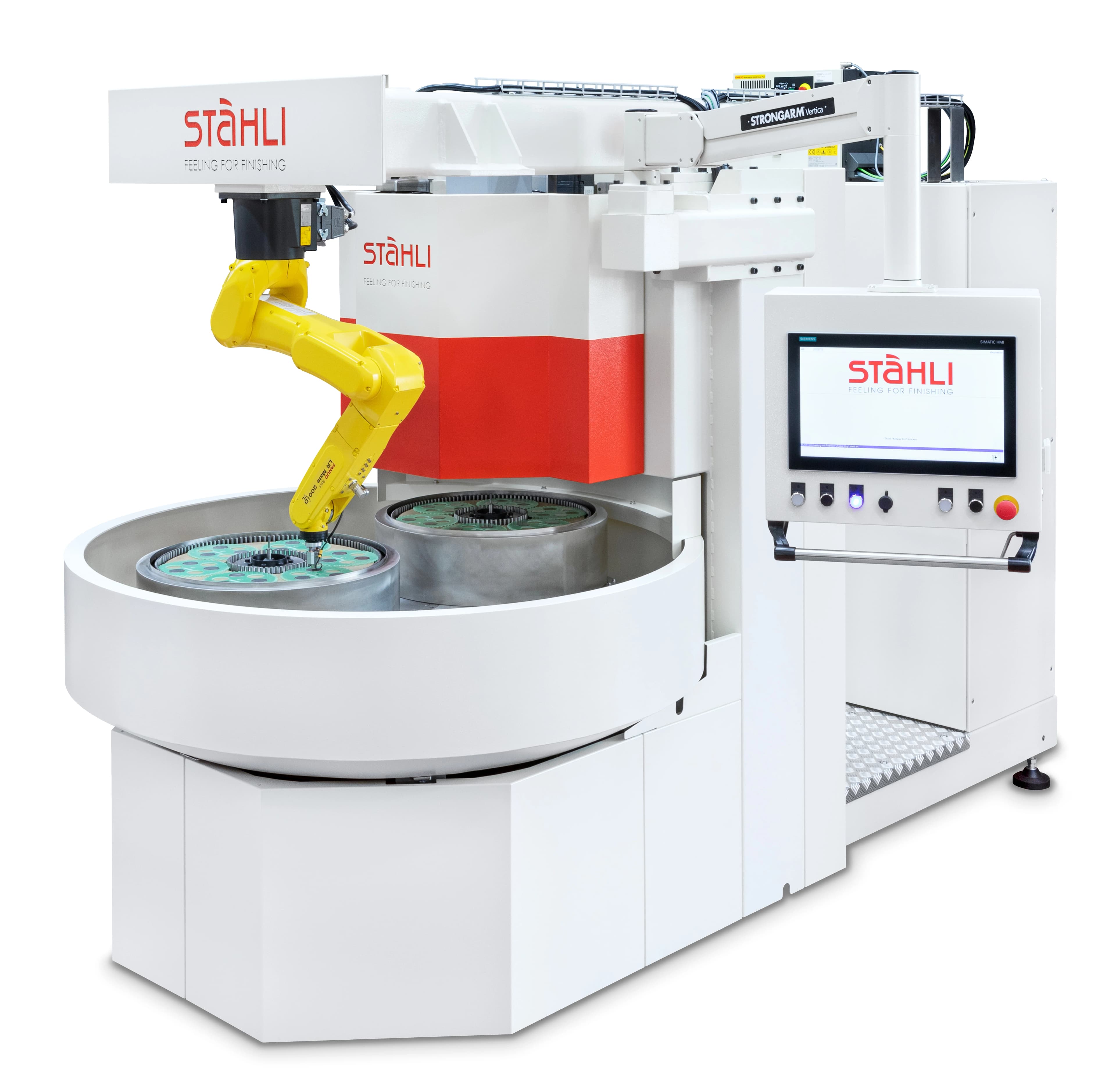

Stähli FH3-505
Трёхдисковая машина плоского хонингования с суперабразивными кругами Ø534 мм. Два поворотных нижних круга совмещают загрузку с обработкой, усилие прижима до 1350 даН, точка отключения 0,1 мкм.
Технические характеристики
- Тип машины
- трёхдисковая машина плоского хонингования (суперабразивные круги, двусторонняя обработка)
- Масса машины
- ~6000 кг
- Конфигурация
- 3 круга (два нижних поворотных + один верхний прижимной)
- Автоматизация
- полуавтомат, совместимость с роботизированной загрузкой
- Производитель
- Stähli Läpp Technik AG (Петерлен, Швейцария)
- Время переключения зон
- ~10 секунд
- Диаметр рабочего круга
- 534 мм
- Скорость рабочих кругов
- 0-400 об/мин (бесступенчато)
- Диапазон толщины деталей
- 0,5-60 мм
- Держатели деталей (водила)
- Ø180-285 мм, комплект из 6 шт.
- Мощность нижнего шпинделя
- 9,5 кВт
- Мощность верхнего шпинделя
- 9,5 кВт
- Мощность центрального привода
- 2,6 кВт
- Скорость центрального привода
- 0-200 об/мин
- Установочные размеры (Ш × Г × В)
- ~1700 × 3550 × 2300 мм
- Точность отключения по размеру
- 0,1 мкм
- Максимальное усилие верхнего шпинделя
- 0-1350 даН
Подробное описание
FH3-505 - трёхдисковая машина плоского хонингования Stähli. Два нижних рабочих круга Ø534 мм поворачиваются на 180°: пока один шлифует, на втором идёт загрузка-выгрузка. Переключение зон занимает около 10 секунд. Это даёт производительность сквозных машин при жёстком контроле геометрии.
Верхний шпиндель прижимает деталь усилием до 1350 даН. Точка отключения по размеру удерживает толщину детали с точностью 0,1 мкм. Диапазон толщин деталей - 0,5-60 мм. Суперабразивные круги (алмаз или CBN) дают длительный ресурс и стабильную геометрию рабочей поверхности.
Мощность верхнего и нижнего шпинделей - по 9,5 кВт, центрального привода - 2,6 кВт. Скорость рабочих кругов 0-400 об/мин (бесступенчато), центрального привода 0-200 об/мин. Держатели деталей (водила) - Ø180-285 мм, комплект из 6 шт.
Габариты машины - около 1700 × 3550 × 2300 мм, масса - около 6000 кг. Полуавтомат с совместимостью с роботизированной загрузкой.
Кому подходит: серийным производствам плоских деталей двигателей, трансмиссий, уплотнений и подшипников, где нужна двухсторонняя обработка с высокой пропускной способностью и жёстким размерным контролем в партии.
