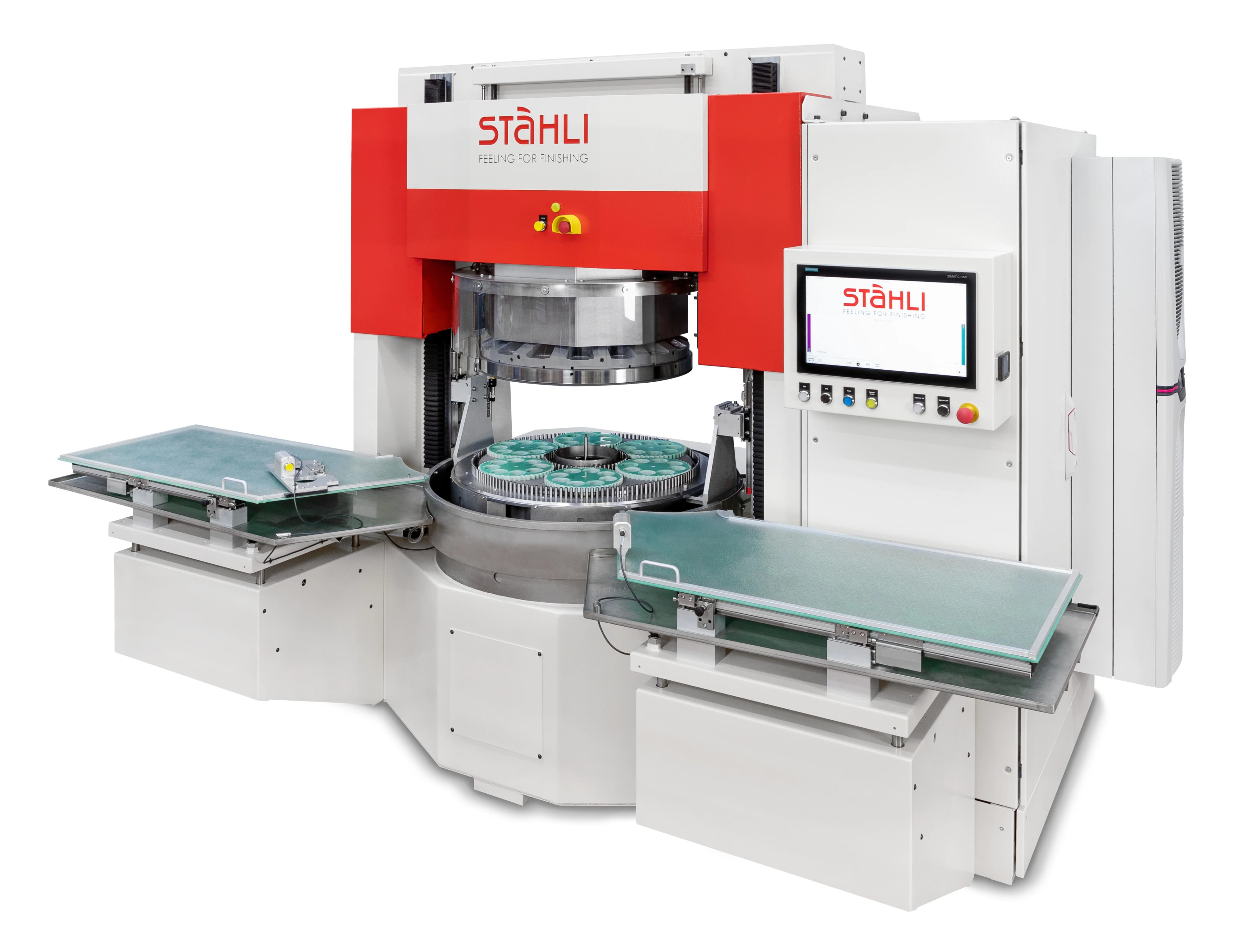

Stähli DLM 705
Компактная двухдисковая машина плоского хонингования с дисками Ø705 мм. Младшая модель линейки DLM для двухсторонней доводки мелких прецизионных деталей с плоскостностью менее 0,5 мкм.
Технические характеристики
- Абразив
- алмазные суспензии, суспензии CBN, доводочные пасты
- Тип машины
- двухдисковая машина плоского хонингования и доводки (двухсторонний лэппинг)
- Управление
- программируемое давление, скорость дисков, время цикла
- Производитель
- Stähli Läpp Technik AG (Петерлен, Швейцария)
- Диаметр дисков
- 705 мм
- Контроль размера
- по усилию или по перемещению
- Линейка размеров
- 705 / 805 / 1005 / 1205 / 1405 мм
- Обрабатываемые материалы
- закалённые стали, твёрдый сплав (ВК), керамика, стекло, кремний
- Достигаемая плоскостность
- ≤0,5 мкм (типично <0,2 мкм)
- Достигаемая параллельность
- субмикронный диапазон
Подробное описание
DLM 705 - входная модель линейки двухдисковых машин плоского хонингования Stähli. При дисках Ø705 мм станок сохраняет полный цикл двухсторонней обработки в компактном корпусе, который ставится в инструментальном цехе, часовом производстве или на участке малых прецизионных компонентов.
Оба диска снимают припуск с двух плоскостей одновременно. Параллельность торцов получается за одну установку, без повторного базирования. Плоскостность рабочих поверхностей - менее 0,5 мкм, типовое значение 0,2 мкм.
Планетарное движение водил компенсирует износ диска по площади и держит его геометрию весь ресурс. Давление, скорость дисков и время цикла программируются. Контроль размера - по усилию или по перемещению, точка отключения удерживает толщину детали в партии.
Машина обрабатывает закалённые стали, твёрдый сплав, керамику, стекло и кремний. Абразив - алмазные суспензии, суспензии CBN или доводочные пасты, подбор под материал и шероховатость.
Кому подходит: инструментальным цехам FatH, часовым и приборным производствам, лабораториям и участкам мелких партий, где нужна двухсторонняя прецизионная доводка без переплаты за диск следующего размера.
