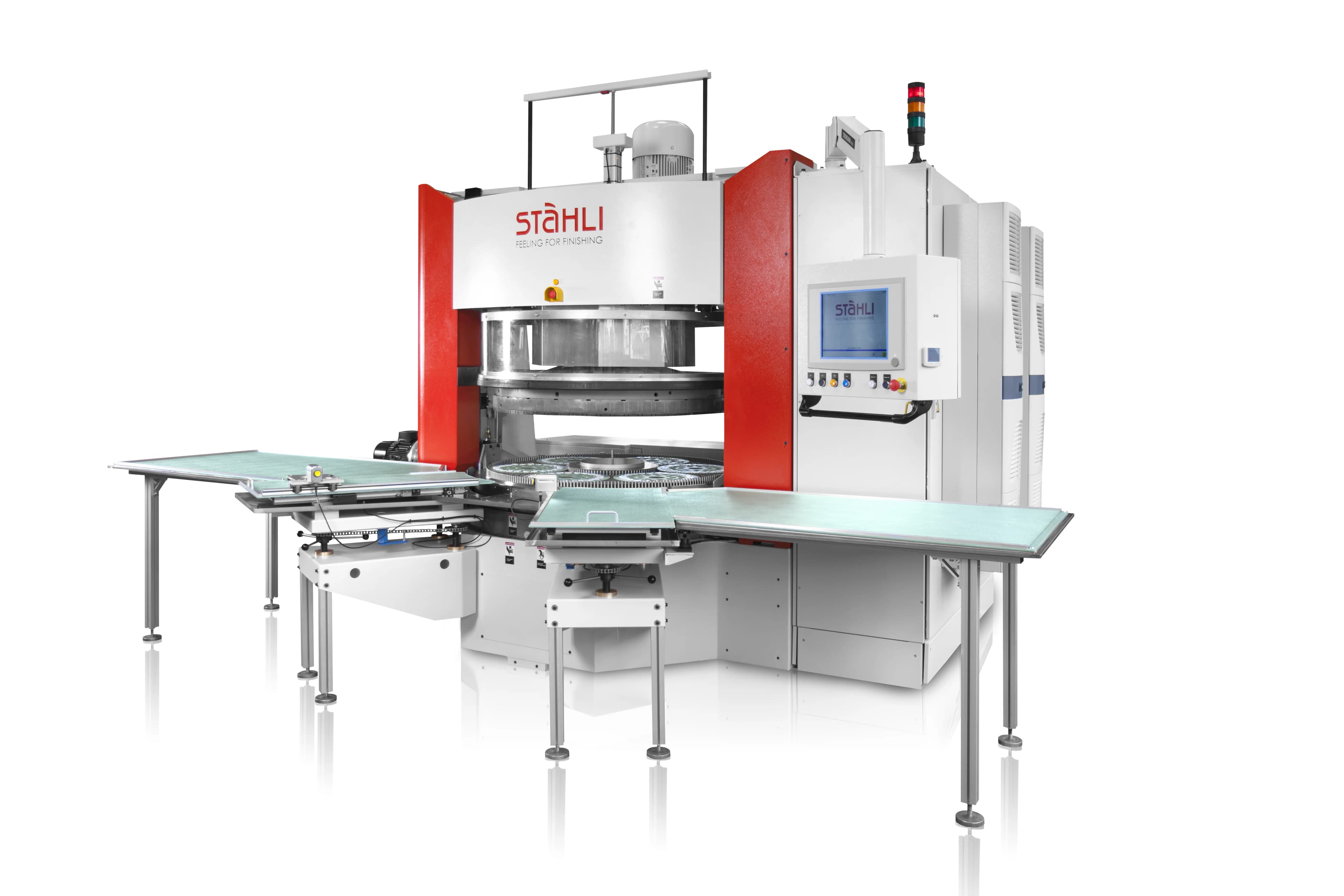

Stähli DLM 1205
Двухдисковая машина плоского хонингования с дисками Ø1205 мм. Старшая модель средней линейки DLM для серийного производства крупных деталей и полупроводниковых подложек до 200 мм с плоскостностью менее 0,5 мкм.
Технические характеристики
- Абразив
- алмазные суспензии, суспензии CBN, доводочные пасты
- Тип машины
- двухдисковая машина плоского хонингования и доводки (двухсторонний лэппинг)
- Управление
- программируемое давление, скорость дисков, время цикла
- Автоматизация
- опция полностью автоматической загрузки-выгрузки
- Производитель
- Stähli Läpp Technik AG (Петерлен, Швейцария)
- Диаметр дисков
- 1205 мм
- Контроль размера
- по усилию или по перемещению
- Линейка размеров
- 705 / 805 / 1005 / 1205 / 1405 мм
- Обрабатываемые материалы
- закалённые стали, твёрдый сплав (ВК), керамика, стекло, кремний, сапфир
- Достигаемая плоскостность
- ≤0,5 мкм (типично <0,1 мкм)
- Достигаемая параллельность
- субмикронный диапазон
Подробное описание
DLM 1205 - машина под серийное производство, где критична пропускная способность при субмикронной точности. Диски Ø1205 мм берут детали крупного диаметра или увеличенную партию за цикл. Несколько водил с крупными гнёздами и мощный привод держат стабильное давление по всей площади диска.
Обе плоскости обрабатываются одновременно. Параллельность торцов получается за одну установку. Плоскостность рабочих поверхностей - менее 0,5 мкм, типовое значение 0,1 мкм. На DLM 1205 ставятся типовые задачи выпуска колец подшипников, уплотнительных пар гидравлики и пластин от Ø200 мм.
Давление, скорость дисков и время цикла программируются. Контроль размера - по усилию или по перемещению. Опция полностью автоматической загрузки-выгрузки переводит машину в режим безоператорной ячейки.
Обрабатываются закалённые стали, твёрдый сплав, керамика, стекло, кремний, сапфир. Абразив - алмазные суспензии, суспензии CBN или доводочные пасты.
Кому подходит: серийным производствам подшипников, гидроаппаратуры и уплотнений с партиями, оправдывающими диск Ø1205 мм, а также участкам полупроводниковых подложек 150-200 мм, где нужна двухсторонняя параллельная доводка в серийном цикле.
