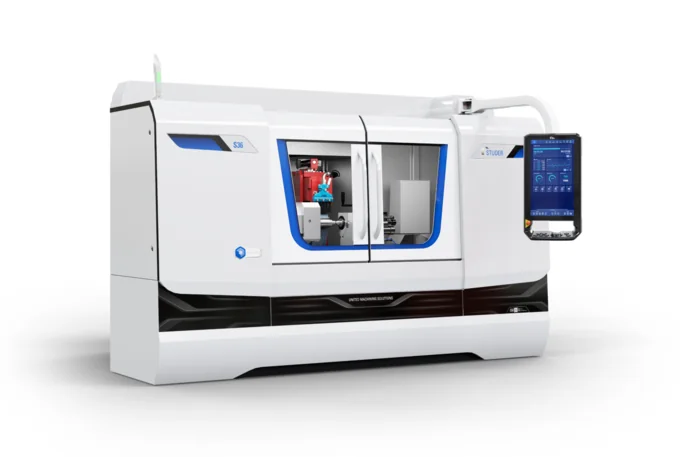

STUDER S36
Производственный круглошлифовальный станок STUDER с ЧПУ под детали электромобильности и приводной техники. Расстояние между центрами 650/1000 мм, высота центров 225 мм, деталь Ø до 450 мм и массой до 120 кг. Шлифовальная бабка 15 кВт, круг Ø 610×125 мм, 2-осевая бабка изделия с фиксацией 0/15/30°. FANUC + StuderWIN.
Технические характеристики
- Масса
- ~5500 кг
- Станина
- Granitan S103
- Тип станка
- Производственный круглошлифовальный с ЧПУ
- Подключение
- 400 В, 3 фазы
- Направляющие
- StuderGuide, гидродинамические
- Бабка изделия
- 2-осевая, фиксированные позиции 0/15/30°
- Габариты (Д×Ш)
- ~3600 × 2400 мм (исполнение 650 мм)
- Автоматизация
- стыковка с easyLoad
- Производитель
- Fritz Studer AG, Швейцария
- Высота центров
- 225 мм
- Макс. масса детали
- 120 кг
- Система измерения
- прямая по осям (стеклянные линейки)
- Шлифовальный круг
- Ø 610 × 125 мм
- Система управления
- FANUC 0i-TF со StuderWIN
- Макс. диаметр детали
- 450 мм
- Расстояние между центрами
- 650 / 1000 мм
- Мощность шлифовальной бабки
- 15 кВт
Подробное описание
STUDER S36 - производственная платформа для серийного шлифования деталей электроприводов, трансмиссий и силовой электроники. Построена под интенсивные режимы и стабильный допуск на длинных партиях, с акцентом на номенклатуру электромобильности: роторные валы, компоненты статоров, валы редукторов, оси электродвигателей. Расстояние между центрами 650 или 1000 мм, высота центров 225 мм, диаметр детали до 450 мм, масса до 120 кг.
Станина Granitan S103 - фирменный композит STUDER. Демпфирование вибраций в 6 раз выше серого чугуна, в 25 раз выше стали. Для электротехнических деталей с высокими требованиями к геометрии ротора и биению шейки это прямой выход на качество: меньше вибраций - стабильнее зазор в собранном двигателе - тише работа привода.
Шлифовальная бабка - 15 кВт, шпиндель на гидростатических подшипниках, шлифовальный круг Ø 610×125 мм. Широкий круг закрывает длинные шейки за один проход, без перестроения. Бабка изделия - 2-осевая, с фиксированными позициями 0/15/30°. Для роторных валов и составных осей это позволяет шлифовать шейки под разными углами без переустановки детали.
Направляющие StuderGuide - гидродинамические, с масляным клином. Ход стола плавный, без залипания, повторяемость позиционирования в долях микрометра. Система прямого измерения по выбору - стеклянные линейки по X/Z дают реальное положение суппорта без люфта винтовой пары.
Управление - FANUC 0i-TF со StuderWIN. StuderGRIND - встроенный модуль для сложных профилей, StuderANIMATE - симуляция процесса до запуска в металл, StuderPictogramming - графическое программирование циклов. Опционально - StuderSIM для симуляции кинематики и столкновений на сложных деталях.
Машина готова к стыковке с загрузчиками easyLoad (детали до 300 мм) под автоматизированные партии. Для серийного производства роторных валов и осей это переход от операторской работы к ячейке с predictable тактом.
Габариты - около 3,6×2,4 м (исполнение 650 мм), масса около 5500 кг. Подключение 400 В, 3 фазы. Машина S36 - это S22, адаптированная под специфику электромобильности: шире номенклатура длинных валов, жестче требования к геометрии, выше доля серийных партий.
Кому подходит: производствам электродвигателей и компонентов электромобильности, изготовителям роторных и статорных валов, поставщикам трансмиссионных деталей для EV, цехам силовой электроники и предприятиям, где нужна стабильная геометрия на партиях 1000+ деталей.
