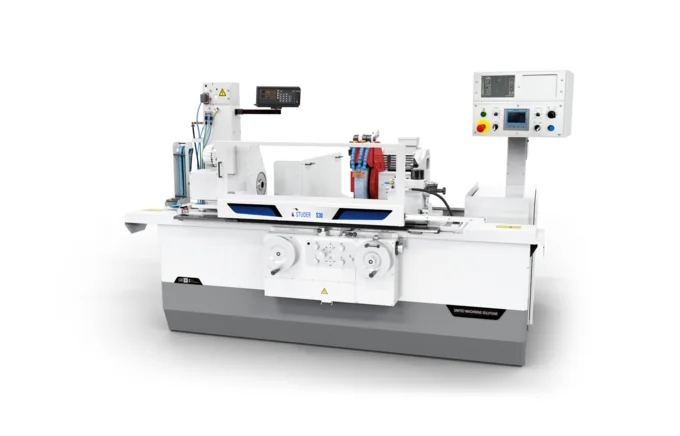

STUDER S30
Конвенциональный круглошлифовальный станок STUDER с расстоянием между центрами 400/650/1000 мм и высотой центров 125/175 мм. Детали Ø до 250/300 мм и массой до 130 кг. Станина Granitan S103, гидродинамические направляющие StuderGuide, ручное или полуавтоматическое управление. Рабочая лошадка мастерских и малых серий.
Технические характеристики
- Масса
- ~3500 кг
- Станина
- Granitan S103
- Тип станка
- Конвенциональный круглошлифовальный, ручное/полуавтоматическое управление
- Подключение
- 400 В, 3 фазы
- Направляющие
- StuderGuide, гидродинамические
- Габариты (Д×Ш)
- ~3200 × 2100 мм (исполнение 650 мм)
- Производитель
- Fritz Studer AG, Швейцария
- Высота центров
- 125 / 175 мм
- Макс. масса детали
- 130 кг
- Продольная подача
- гидравлическая, бесступенчатая
- Шлифовальный круг
- Ø 400-500 мм
- Система управления
- ручное или StuderWIN на FANUC 0i-TF (Pro)
- Макс. диаметр детали
- 250 мм (при ВЦ 125) / 300 мм (при ВЦ 175)
- Расстояние между центрами
- 400 / 650 / 1000 мм
- Мощность шлифовальной бабки
- до 5,5 кВт
Подробное описание
STUDER S30 - конвенциональная машина для наружного круглого и (опционально) внутреннего шлифования в единичном и мелкосерийном производстве. Построена на станине Granitan S103, в нескольких исполнениях по высоте центров (125 или 175 мм) и длине стола (400, 650 или 1000 мм). Диаметр детали до 250 мм при высоте центров 125 мм и до 300 мм при высоте 175 мм, масса заготовки до 130 кг.
Станина Granitan S103 - фирменный композит STUDER на минеральной основе. Демпфирование вибраций в 6 раз выше, чем у серого чугуна, в 25 раз выше, чем у стали. На практике это ровный тон звука при съеме металла, отсутствие "ряби" на поверхности, стабильный размер на длинной партии. Станина не "дышит" при изменении температуры в цехе - размер держится с утра до вечера.
Направляющие StuderGuide - гидродинамические, с раздельными масляными карманами. Ход стола плавный, без скачков и залипания, даже при малых подачах 0,1 мм/об. Это критично для финишных проходов: стол не дергается, круг снимает равномерную стружку, геометрия детали не уходит.
Шлифовальная бабка - до 5,5 кВт (исполнение зависит от конфигурации), круг Ø 400-500 мм. Шпиндель на гидростатических подшипниках. Продольная подача стола - гидравлическая с бесступенчатой регулировкой. Поперечная подача - вручную или в режиме автоматического цикла по упорам. Возможна установка внутреннего шлифования.
Управление - ручное с электронным маховиком или полуавтоматическое (StuderWIN на стойке FANUC 0i-TF в варианте Pro). Оператор задает рабочие позиции и цикл, станок выполняет подачу по программе. Для смешанного производства это компромисс между простой конвенциональной машиной и полноценным CNC-станком.
Габариты - около 3,2×2,1 м (исполнение 650 мм), масса около 3500 кг. Машина закрывает диапазон деталей, которые S20 уже не тянет по диаметру и массе, а S31 еще избыточен по цене.
Кому подходит: мастерским средних и крупных заводов, участкам восстановления шпинделей и коленвалов, мелкосерийным цехам точной механики, изготовителям оснастки и сервисным центрам, где нужна машина с запасом жесткости под детали 50-130 кг и стабильной геометрией.
