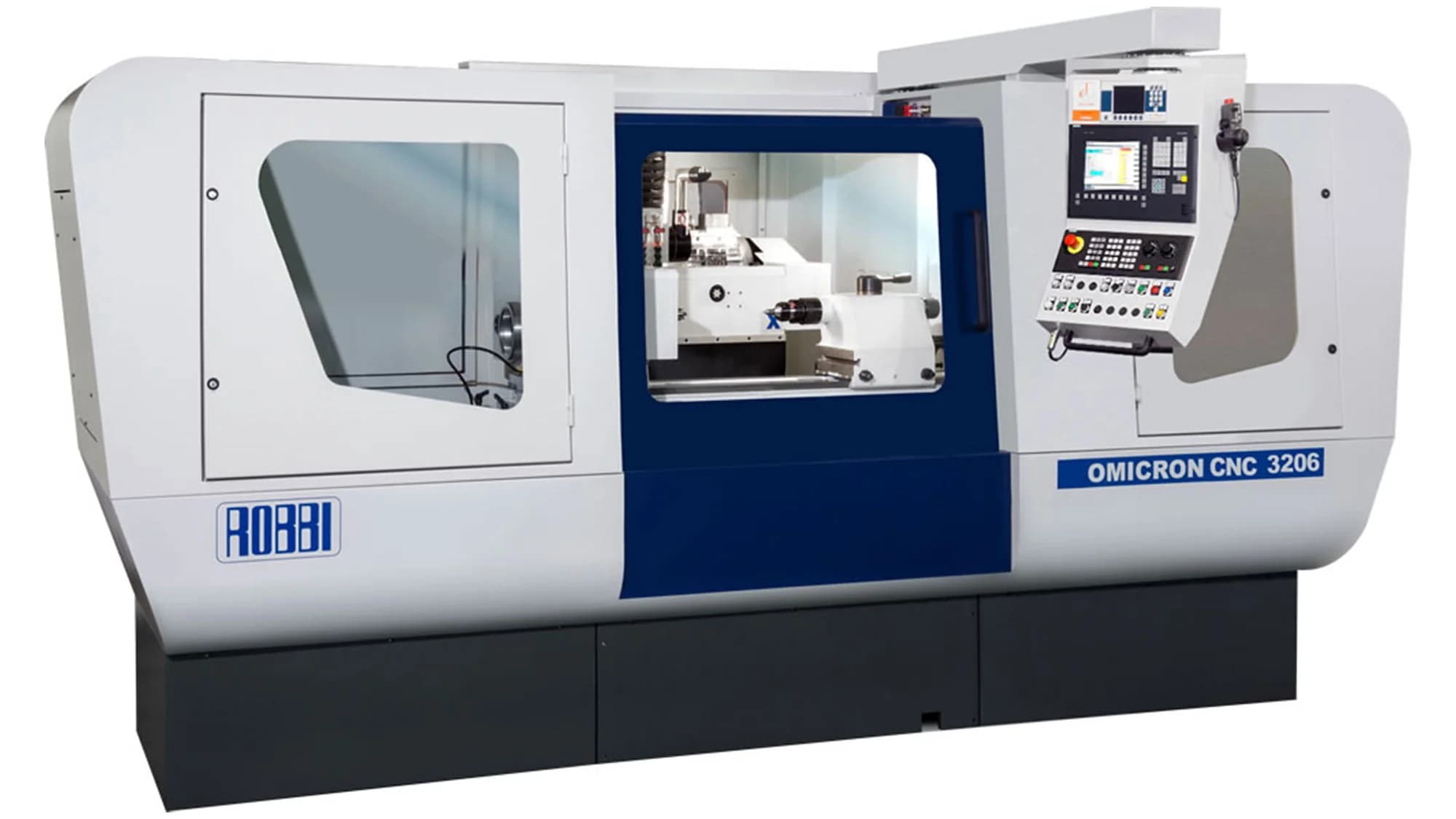

Robbi Omicron CNC 36
CNC-версия Omicron на базе платформы E со стойкой Siemens 840D sl. Межцентровое расстояние до 2030 мм, грузоподъемность 300 кг, опциональная интерполируемая ось B для коронкообразного шлифования.
Технические характеристики
- Тип станка
- CNC универсальный круглошлифовальный (усиленный)
- Система ЧПУ
- Siemens 840D sl
- Производитель
- Robbi Group s.r.l. (Италия)
- Опциональная ось
- B (коронкообразное шлифование)
- Стандарт точности
- ISO 2433
- Конус задней бабки
- Морзе 4
- Диаметр задней бабки
- 48 мм
- Конус шпинделя изделия
- Морзе 5
- Ход пиноли задней бабки
- 35 мм
- Макс. диаметр шлифования
- 355 мм (3606) / 455 мм (остальные)
- Межцентровое расстояние
- 630 / 1030 / 1530 / 2030 мм
- Опциональное устройство
- внутреннее шлифование
- Высота центров над столом
- 180 мм (3606) / 230 мм (3610, 3615, 3620)
- Шероховатость поверхности
- Ra 0,2 мкм
- Диаметр отверстия шпинделя
- 31 мм
- Посадочное отверстие круга
- 127 мм
- Ширина шлифовального круга
- 20-80 мм
- Диаметр шлифовального круга
- 450 мм
- Количество управляемых осей
- 2 (опция: 3 с интерполяцией)
- Мощность привода бабки изделия
- 1,5 кВт
- Макс. масса заготовки (в центрах)
- 250 кг (3606) / 300 кг (остальные)
- Скорость вращения шпинделя изделия
- 0-600 об/мин
- Мощность привода шлифовальной бабки
- 5,5-7,5 кВт
- Макс. масса при консольном зажиме (вылет 150 мм)
- 80 кг (3606) / 100 кг (остальные)
Подробное описание
Omicron CNC 36 - CNC-модификация усиленной платформы Omicron E от Robbi Group (Зимелла, Верона). Механическая база идентична E: литая чугунная станина, гидродинамические подшипники шпинделя, гидростатическая смазка направляющих, высота центров 180/230 мм, грузоподъемность до 300 кг. Над механикой - стойка Siemens 840D sl.
В отличие от полуавтомата ET, который программирует фиксированные циклы через T7 PLC, CNC 36 работает с полноценной G-код программой: любой профиль, любая траектория, правка круга по CAD-контуру. Для сложных деталей с криволинейными образующими это дает возможность обработать поверхность за одну установку вместо нескольких переходов с переустановкой.
В стандартной конфигурации управляются две оси (X и Z). Опционально добавляется третья интерполируемая ось B для коронкообразного шлифования - нарезки бочкообразного или вогнутого профиля валков, зубьев шестерен и подобных деталей. Опциональное устройство для внутреннего шлифования расширяет применение на втулки и гильзы.
Стойка Siemens 840D sl интегрируется с системами активного контроля размера в процессе обработки: станок сам подает команду на выход из реза по достижении размера. В серийном производстве это снижает разброс между деталями до единиц микрометров и убирает ручной замер. Четыре варианта МЦР (630, 1030, 1530, 2030 мм) закрывают детали от коротких втулок до длинных валов.
Кому подходит: серийному и крупносерийному производству, где номенклатура включает сложные профили (валки с коронкой, конические валы, фасонные детали), а повторяемость и автоматизация цикла критичны для экономики партии.
