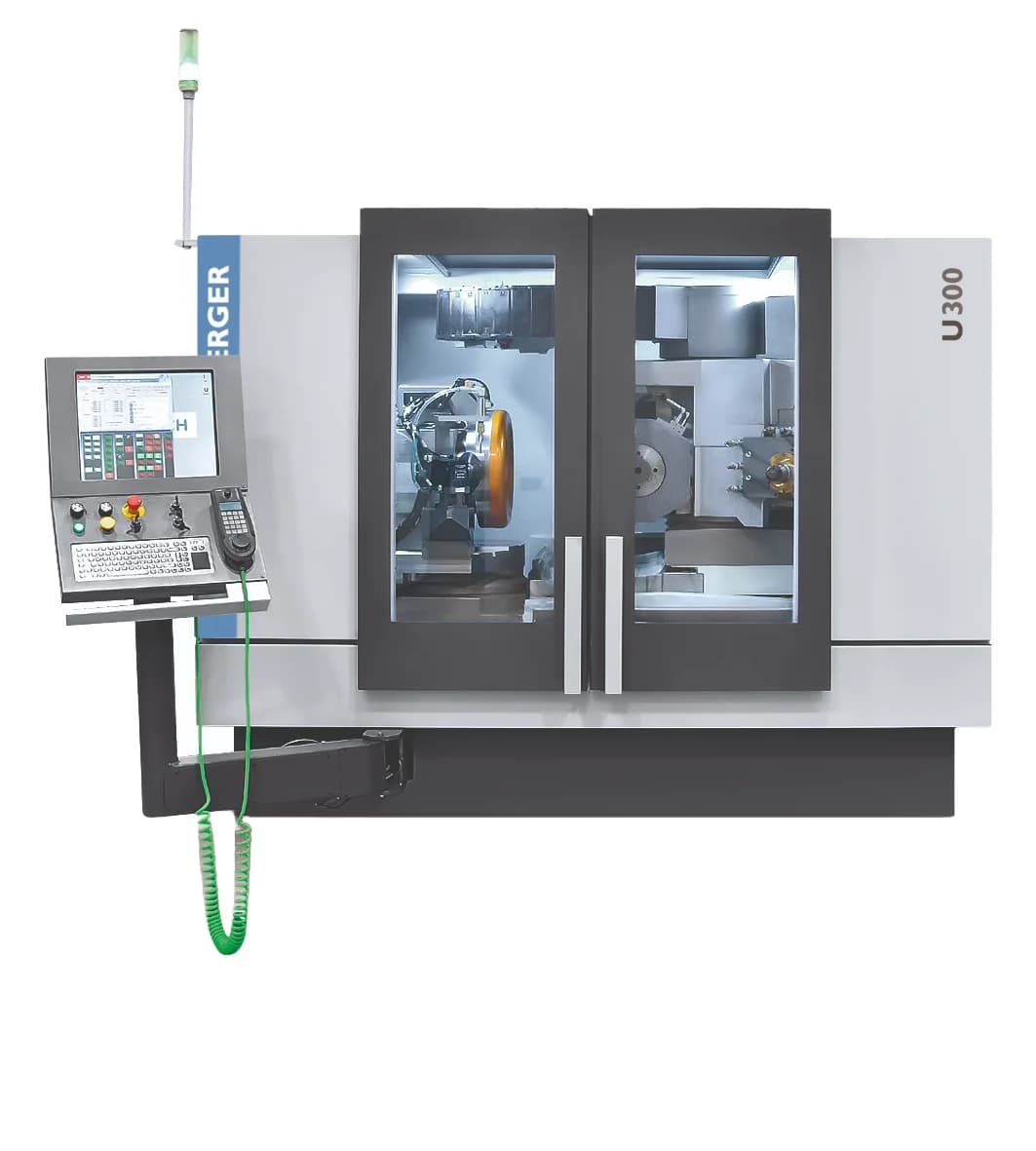

KELLENBERGER U300
Компактный 5-осевой универсальный шлифовальный станок с гидростатическими осями B1/B2 для наружного и внутреннего шлифования ответственных деталей. ВЧ-шпиндель до 60 000 об/мин, центральный привод до Ø 600 мм, субмикронные допуски. ЧПУ на выбор: FANUC, Mitsubishi или Siemens.
Технические характеристики
- Точность
- субмикронные допуски
- Система ATC
- 6-20 позиций (зависит от диаметра кругов)
- Тип станка
- 5-осевой универсальный внутри/наружношлифовальный с ЧПУ
- Система ЧПУ
- FANUC 32 / FANUC 0i-F Plus / Mitsubishi M70V / Siemens 840D
- Направляющие
- гидростатические оси B1/B2
- Производитель
- L. Kellenberger & Co. AG (Санкт-Галлен, Швейцария, основана в 1917 году)
- Количество осей
- 5 (опционально с осью Y)
- Центральный привод
- до Ø 600 мм (опция)
- Шлифовальные операции
- ID, OD, фаски, торцы, радиусы, мелкие элементы
- Программное обеспечение
- открытая архитектура с графическим интерфейсом
- Макс. скорость шпинделя ATC
- 60 000 об/мин
- Диапазон диаметров кругов
- Ø 1-500 мм
- Точность позиционирования оси B
- 0,5 мкм
Подробное описание
U300 - компактная 5-осевая платформа Kellenberger (Санкт-Галлен, Швейцария) для универсального наружного и внутреннего шлифования наиболее ответственных деталей. Обрабатывает отверстия, наружные поверхности, фаски, торцы, радиусы и мелкие элементы - включая полупроводниковый карбид кремния. Гидростатические поворотные оси B1 и B2 дают субмикронную повторяемость позиционирования 0,5 мкм.
Система автоматической смены инструмента (ATC) - 6-20 позиций в зависимости от диаметра кругов, скорость шпинделя до 60 000 об/мин. Смена круга в цикле позволяет вести комбинированную обработку с разной зернистостью и диаметром - без остановки и ручной переклейки. Диапазон диаметров кругов - Ø 1-500 мм. Центральный привод доступен под заготовки до Ø 600 мм.
Стойка ЧПУ - на выбор: FANUC 32, FANUC 0i-F Plus, Mitsubishi M70V или Siemens 840D. Открытая архитектура с графическим интерфейсом - оператор выбирает стойку под привычки цеха и имеющиеся циклы. Опциональная ось Y добавляет третью линейную ось под сложные контуры. База U300 - это не одна конфигурация, а платформа под сборку под конкретную деталь.
Кому подходит: контрактным и опытным производствам, изготовителям деталей из карбида кремния и других твердых материалов, аэрокосмическим и оптическим предприятиям, где нужна 5-осевая гибкость под сложную геометрию и субмикронные допуски с выбором стойки под цех.
