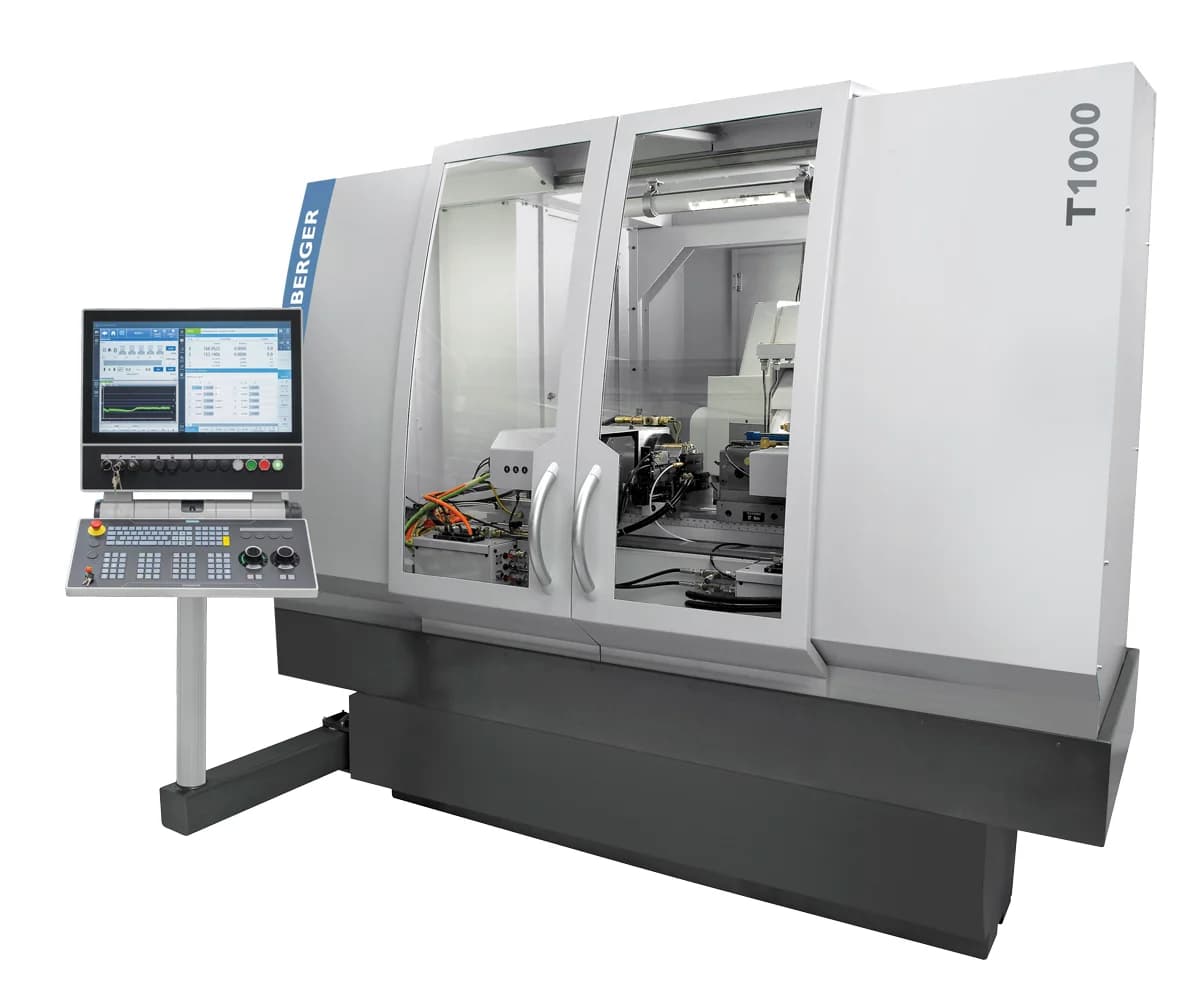

KELLENBERGER T1000
Многофункциональный шлифовальный станок с гидростатическими направляющими под наружное, внутреннее и призматическое шлифование. Высота центров 125/175 мм, Ø до 350 мм, масса до 150 кг. Круг до 20 кВт, синхронная обработка, стойка Siemens SINUMERIK ONE с 24" дисплеем.
Технические характеристики
- Тип станка
- Многофункциональный шлифовальный с ЧПУ
- Система ЧПУ
- Siemens SINUMERIK ONE, 24" сенсорный дисплей
- Масса станка
- 6300 кг
- Направляющие
- гидростатические
- Производитель
- L. Kellenberger & Co. AG (Санкт-Галлен, Швейцария, основана в 1917 году)
- Высота центров
- 125 / 175 мм
- Габариты станка
- 2400 × 2900 мм
- Ход задней бабки
- 80 мм (конус MK 3)
- Конфигурация осей
- от +6 до -30°
- Окружная скорость
- 45 / 60 м/с
- Точная регулировка
- ±60 мкм
- Точность круглости
- 0,4 / 0,2 мкм
- Перемещение по оси X
- 350 мм (подача 15 000 мм/мин)
- Перемещение по оси Z
- 600 мм (подача 30 000 мм/мин)
- Макс. масса заготовки
- 150 кг
- Макс. диаметр заготовки
- 250 / 350 мм
- Крутящий момент патрона
- 200 Нм
- Межцентровое расстояние
- 400 мм
- Конус шпинделя заготовки
- MK 5 / MK 6
- Разрешение энкодера оси B
- 0,00001°
- Наружный шлифовальный круг
- 400 × 80 / 500 × 120 / 600 × 120 мм
- Скорость шпинделя заготовки
- 1-1500 / 3000 об/мин
- Разрешение линейных датчиков
- 0,01 мкм
- Мощность привода наружного круга
- 10 / 20 кВт (водяное охлаждение)
Подробное описание
T1000 - многофункциональный шлифовальный станок Kellenberger (Санкт-Галлен, Швейцария) нового поколения. Объединяет наружное, внутреннее, торцевое и призматическое шлифование на одной машине. Построен под серийный выпуск прецизионных валов и осей в автопроме: Ø до 350 мм, масса до 150 кг, межцентровое расстояние 400 мм.
Гидростатические направляющие по всем осям - безлюфтовые, с демпфированием вибраций и нанометровой повторяемостью. Разрешение линейных датчиков - 0,01 мкм, разрешение энкодера оси B - 0,00001°. Это критично под синхронное шлифование, когда бабка и заготовка двигаются одновременно под профиль. Точность круглости 0,4/0,2 мкм.
Шпиндель наружного круга - 10 или 20 кВт с водяным охлаждением, окружная скорость 45/60 м/с. Круги 400 × 80, 500 × 120, 600 × 120 мм под разные диаметры деталей. Скорость шпинделя заготовки - 1-1500 или до 3000 об/мин, конус MK 5/MK 6. Стойка Siemens SINUMERIK ONE работает на 24" сенсорном дисплее с поддержкой синхронной обработки и бесприжогового шлифования. Масса станка 6300 кг.
Кому подходит: серийным производствам автомобильных компонентов (валы, оси, коленвалы), где нужна комбинированная обработка наружных, внутренних и призматических поверхностей в одной setup с гидростатической точностью и поддержкой синхронных циклов.
