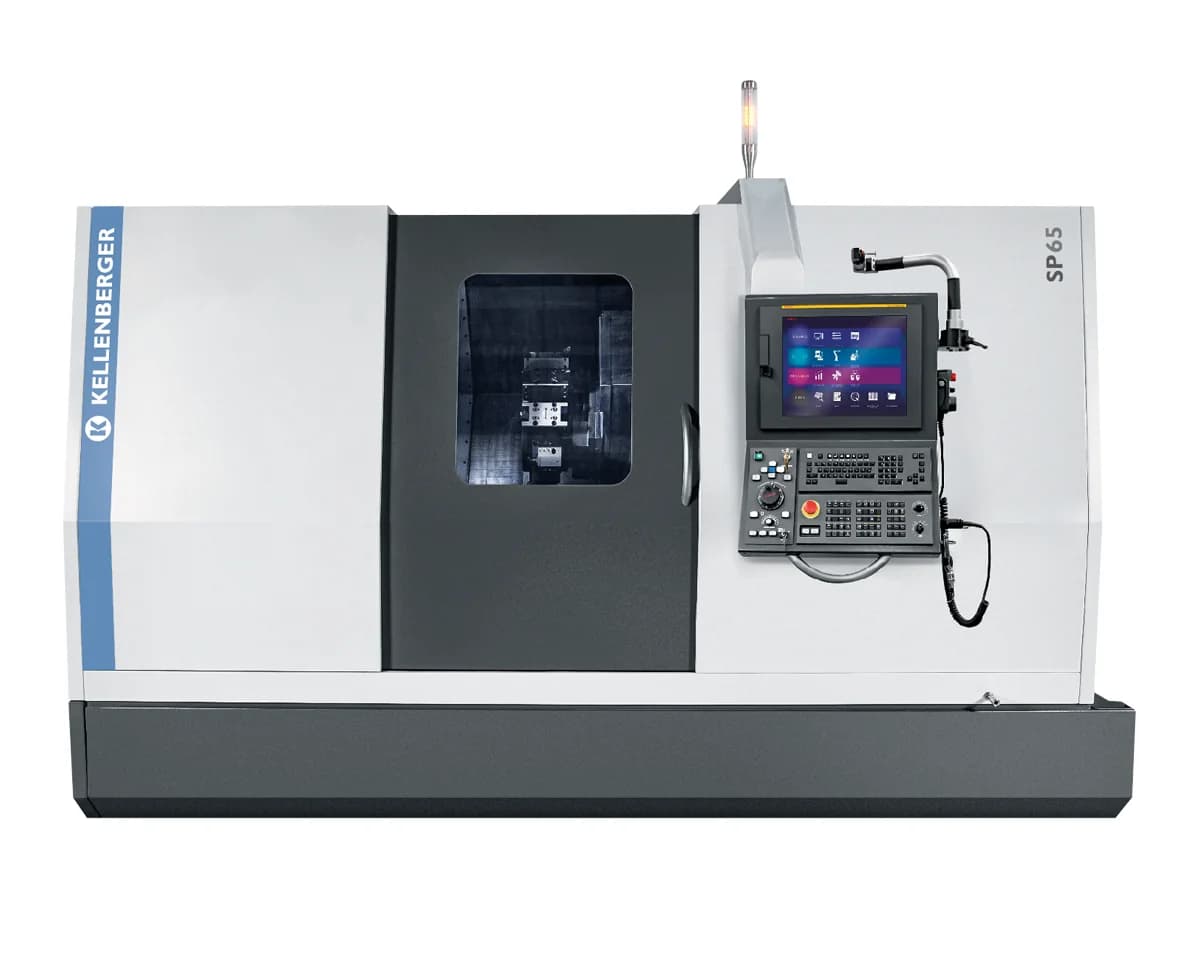

KELLENBERGER SP65
Старшая модель серии сверхточного жесткого точения тяжелого класса. Патрон 250 мм, пруток до 65 мм, шпиндель 26 кВт (непрерывно) до 4000 об/мин, Ø до 313,7 мм. Револьвер BMT-55 на 12 позиций, встроенный SPC-контроль, стойка FANUC 31i-TB.
Технические характеристики
- Тип станка
- Сверхточный токарный центр для жесткого точения (тяжелый класс)
- Система ЧПУ
- FANUC 31i-TB
- Задняя бабка
- серво, конус MK 4
- Масса станка
- 7800 кг
- Емкость цанги
- 65 мм
- Производитель
- L. Kellenberger & Co. AG (Санкт-Галлен, Швейцария, основана в 1917 году)
- Линейные шкалы
- Heidenhain, замкнутая система
- Торец шпинделя
- A2-6 / 25C
- Биение шпинделя
- 3 мкм после прогрева
- Габариты станка
- 3258 × 2312 × 2123 мм
- Мощность шпинделя
- 26 кВт (35 л.с., непрерывно)
- Отверстие шпинделя
- 74,4 мм
- Качество поверхности
- 0,2 мкм и лучше
- Макс. длина обработки
- 599,5 мм
- Приводной инструмент
- до 32 000 об/мин
- Револьверная головка
- BMT-55, 12 позиций (24 с полуиндексированием)
- Разрешение управления
- 0,25 мкм
- Макс. диаметр обработки
- 313,7 мм
- Макс. скорость шпинделя
- 4000 об/мин
- Патрон (не входит в комплект)
- 250 мм
- Повторяемость позиционирования
- 0,75 мкм
- Статистический контроль процесса
- SPC (встроенный)
Подробное описание
SP65 - старшая и самая мощная модель серии сверхточного жесткого точения Kellenberger (Санкт-Галлен, Швейцария). Построена под крупные закаленные детали: подшипники, шестерни, узлы тяжелого машиностроения Ø до 313,7 мм. Это промышленная альтернатива шлифованию деталей большого диаметра - жесткое точение дает съем металла в 4-6 раз быстрее при качестве поверхности 0,2 мкм.
Торец шпинделя - A2-6 / 25C, отверстие 74,4 мм, пруток до 65 мм. Патрон - 250 мм (не входит в комплект). Непрерывная мощность шпинделя - 26 кВт (35 л.с.), скорость до 4000 об/мин. Это режимы под тяжелые проходы на крупных закаленных заготовках. Collet-ready шпиндель без адаптеров, биение 3 мкм после прогрева.
Револьверная головка BMT-55 на 12 позиций (24 с полуиндексированием), приводной инструмент до 32 000 об/мин. Повторяемость позиционирования - 0,75 мкм. Линейные шкалы Heidenhain с замкнутой системой, разрешение управления 0,25 мкм. Встроенный статистический контроль процесса (SPC) - критично для серийной работы, где нужен замкнутый контур качества без выборочного контроля. Сервозадняя бабка с конусом MK 4. Стойка FANUC 31i-TB. Масса станка 7800 кг.
Кому подходит: тяжелому машиностроению, производствам крупных подшипников и шестерен Ø до 313,7 мм, где жесткое точение закаленных деталей с SPC-контролем заменяет шлифование с ростом производительности в 4-6 раз.
