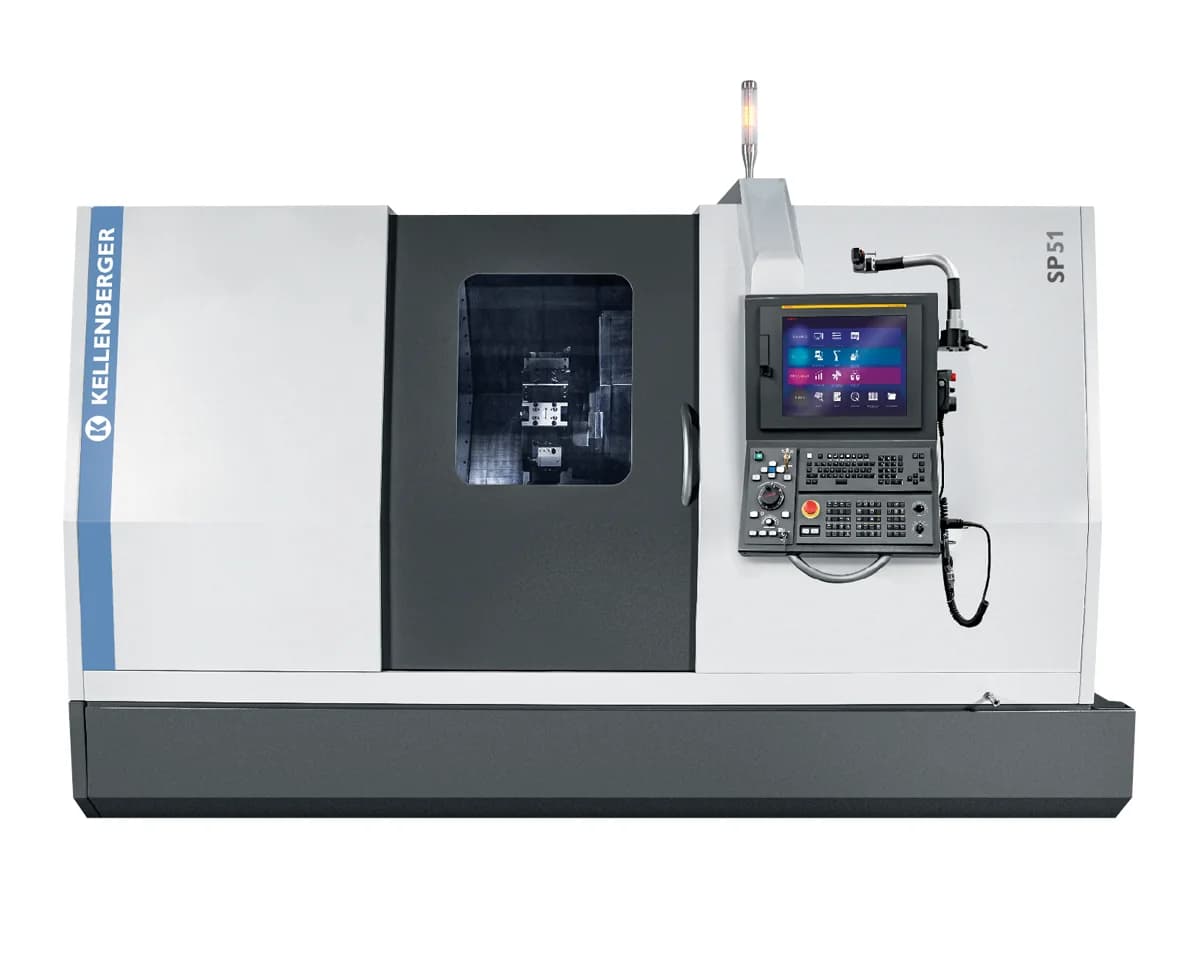

KELLENBERGER SP51
Средняя модель серии сверхточного жесткого точения под увеличенный диаметр деталей. Патрон 200 мм, пруток до 51 мм, шпиндель 15 кВт (непрерывно) до 5000 об/мин, Ø до 313,7 мм. Револьвер BMT-55 на 12 позиций, стойка FANUC 31i-TB.
Технические характеристики
- Тип станка
- Сверхточный токарный центр для жесткого точения
- Система ЧПУ
- FANUC 31i-TB
- Задняя бабка
- серво, конус MK 4
- Масса станка
- 7800 кг
- Емкость цанги
- 51 мм
- Производитель
- L. Kellenberger & Co. AG (Санкт-Галлен, Швейцария, основана в 1917 году)
- Линейные шкалы
- Heidenhain, замкнутая система
- Торец шпинделя
- A2-6 / 20C
- Биение шпинделя
- 3 мкм после прогрева
- Габариты станка
- 3258 × 2312 × 2123 мм
- Мощность шпинделя
- 15 кВт (20 л.с., непрерывно)
- Отверстие шпинделя
- 60,4 мм
- Качество поверхности
- 0,2 мкм и лучше
- Макс. длина обработки
- 599,5 мм
- Приводной инструмент
- до 32 000 об/мин
- Револьверная головка
- BMT-55, 12 позиций (24 с полуиндексированием)
- Разрешение управления
- 0,25 мкм
- Макс. диаметр обработки
- 313,7 мм
- Макс. скорость шпинделя
- 5000 об/мин
- Патрон (не входит в комплект)
- 200 мм
- Повторяемость позиционирования
- 0,75 мкм
Подробное описание
SP51 - средняя модель серии сверхточного жесткого точения Kellenberger (Санкт-Галлен, Швейцария). Увеличенный шпиндель и патрон относительно SP42: обрабатывает закаленные детали Ø до 313,7 мм, длиной до 599,5 мм - валы, шестерни, детали коробок передач. Непрерывная мощность 15 кВт под тяжелые проходы закаленных материалов.
Торец шпинделя - A2-6 / 20C, отверстие 60,4 мм, пруток до 51 мм. Патрон - 200 мм (не входит в комплект). Скорость шпинделя - до 5000 об/мин. Collet-ready шпиндель без адаптеров, биение 3 мкм после прогрева. Скорость съема металла в 4-6 раз выше шлифования - жесткое точение заменяет отдельную шлифовальную операцию на партии закаленных деталей.
Револьверная головка BMT-55 на 12 позиций (24 с полуиндексированием), приводной инструмент до 32 000 об/мин. Повторяемость позиционирования - 0,75 мкм. Линейные шкалы Heidenhain с замкнутой системой, разрешение управления 0,25 мкм. Качество поверхности - 0,2 мкм и лучше. Сервозадняя бабка с конусом MK 4. Стойка FANUC 31i-TB. Масса станка 7800 кг.
Кому подходит: серийным производствам деталей коробок передач, шестерен и валов Ø до 313,7 мм, где жесткое точение закаленных деталей заменяет отдельную шлифовальную операцию с сокращением цикла в 4-6 раз.
