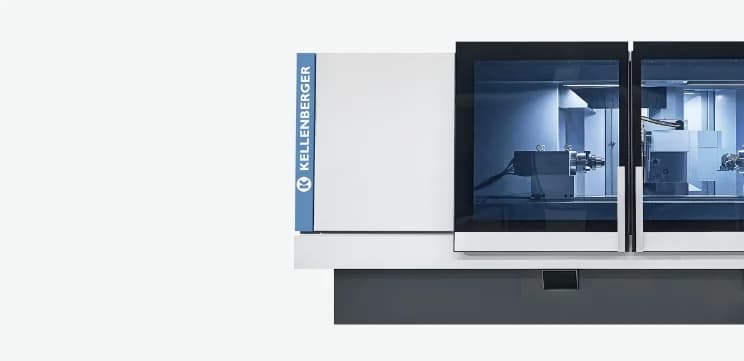

KELLENBERGER K1000
Прецизионный круглошлифовальный станок премиум-класса с гидростатической осью B. Высота центров 200/250/300 мм, Ø до 600 мм, масса до 300 кг. Наружный круг 10 кВт, ВЧ-шпиндель до 90 000 об/мин, разрешение оси B 0,00001°. Стойка FANUC 31i-B. Преемник VARIA.
Технические характеристики
- Тип станка
- Универсальный круглошлифовальный с ЧПУ (премиум-класс)
- Система ЧПУ
- FANUC 31i-B, 19" сенсорный дисплей
- Масса станка
- 5700 / 6700 кг
- Производитель
- L. Kellenberger & Co. AG (Санкт-Галлен, Швейцария, основана в 1917 году)
- Высота центров
- 200 / 250 / 300 мм
- Габариты станка
- 3700 × 2200 мм / 4800 × 2200 мм
- Разрешение оси B
- 0,00001°
- Окружная скорость
- 50 / 63 м/с
- Точность круглости
- 0,4 / 0,2 мкм
- Перемещение по оси X
- 365 мм (подача 10 000 мм/мин)
- Перемещение по оси Z
- 1170 / 1670 мм (подача 20 000 мм/мин)
- Мощность ВЧ-шпинделя
- до 15 кВт
- Макс. масса заготовки
- 120 / 200 / 300 кг
- Макс. диаметр заготовки
- 400 / 500 / 600 мм
- Ось B (гидростатическая)
- диапазон 240°, скорость 30 об/мин
- Межцентровое расстояние
- 1000 / 1600 мм
- Программное обеспечение
- BLUE Solution
- Макс. скорость ВЧ-шпинделя
- 90 000 об/мин
- Наружный шлифовальный круг
- 300 × 40 / 400 × 63 / 500 × 120 мм
- Разрешение линейных датчиков
- 0,01 мкм
- Мощность привода наружного круга
- 10 кВт (водяное охлаждение)
Подробное описание
K1000 - флагман линейки универсальных круглошлифовальных станков Kellenberger (Санкт-Галлен, Швейцария), преемник классической модели VARIA. Построен под прототипы и мелко-среднесерийный выпуск ответственных деталей в аэрокосмосе, энергетике и медтехнике: Ø до 600 мм, масса до 300 кг. Три варианта высоты центров и более 30 шлифовальных бабок закрывают широкую номенклатуру.
Гидростатическая ось B с разрешением 0,00001° - ключевое отличие от моделей K10/K100. Гидростатика дает отсутствие трения, демпфирование вибраций и нанометровую повторяемость угла выставления бабки. Это критично для фасонного шлифования и точных конусов. Скорость поворота оси B - 30 об/мин.
Шпиндель наружного круга - 10 кВт с водяным охлаждением, окружная скорость 50/63 м/с. ВЧ-шпиндель внутреннего шлифования - до 90 000 об/мин, мощность до 15 кВт. Разрешение линейных датчиков - 0,01 мкм, точность круглости 0,4/0,2 мкм. Ход по X 365 мм, по Z 1170/1670 мм. Стойка FANUC 31i-B работает на 19" сенсорной панели с ПО BLUE Solution. Масса станка 5700-6700 кг.
Кому подходит: производствам ответственных деталей аэрокосмической, энергетической и медицинской отрасли, где требуется нанометровая повторяемость оси B для фасонных профилей и конусов и где объем партии оправдывает премиальный класс станка.
