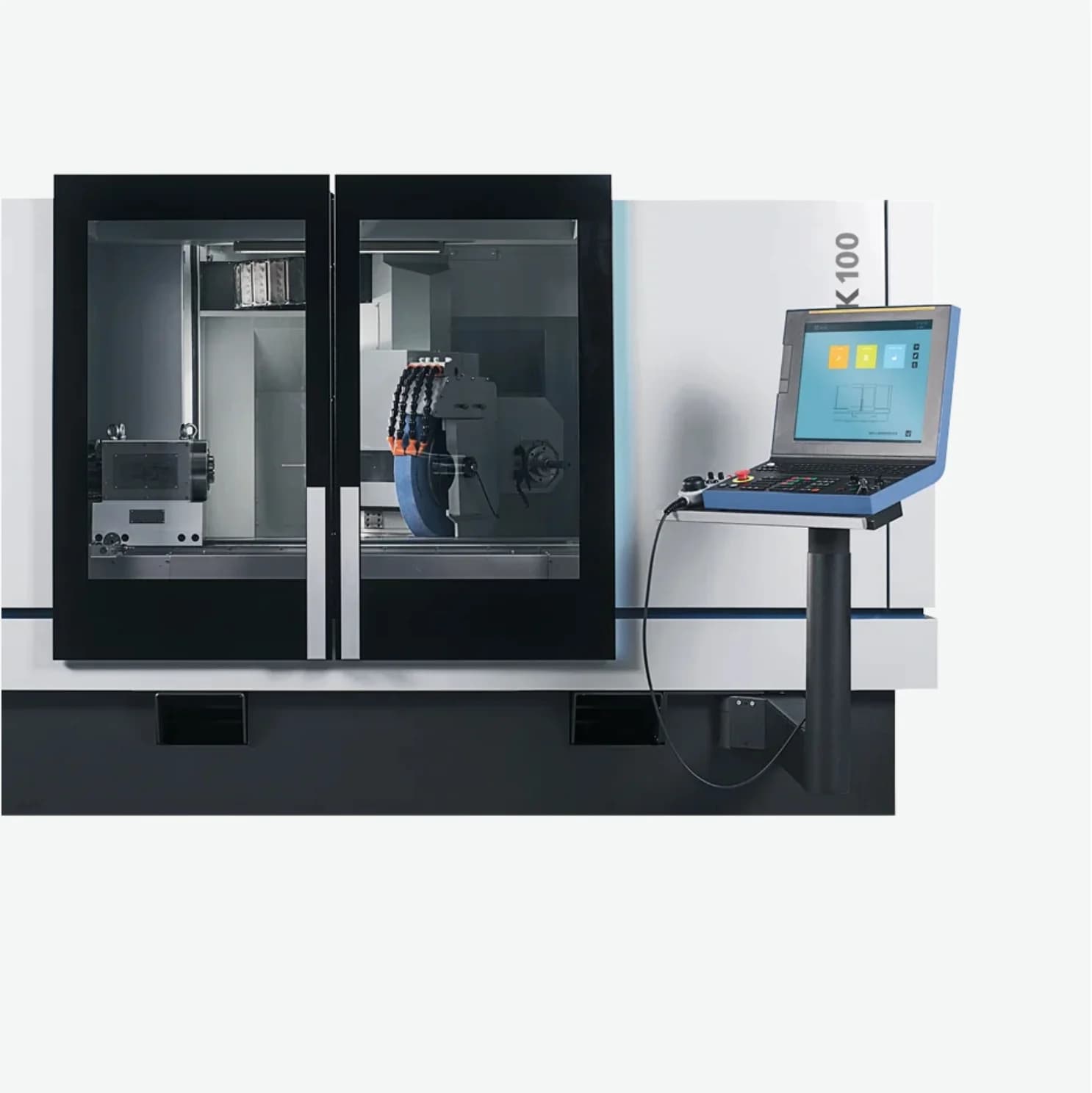

KELLENBERGER K100
Универсальный круглошлифовальный станок с ЧПУ для серийной обработки высокоточных деталей. Высота центров 200/250 мм, межцентровое расстояние 600/1000/1700 мм, Ø до 500 мм, масса до 200 кг. Наружный круг 11,5 кВт, ВЧ-шпиндель до 90 000 об/мин. Стойка FANUC 31i-B.
Технические характеристики
- Тип станка
- Универсальный круглошлифовальный с ЧПУ
- Система ЧПУ
- FANUC 31i-B, 19" сенсорный дисплей
- Масса станка
- 3600 / 4100 / 5100 кг
- Производитель
- L. Kellenberger & Co. AG (Санкт-Галлен, Швейцария, основана в 1917 году)
- Высота центров
- 200 / 250 мм
- Габариты станка
- 2700 × 2200 мм / 3400 × 2200 мм
- Ход задней бабки
- 49 мм
- Окружная скорость
- 50 / 63 м/с
- Точность круглости
- 0,4 / 0,2 мкм
- Перемещение по оси X
- 370 мм (подача 10 000 мм/мин)
- Перемещение по оси Z
- 760 / 1150 / 1180 мм (подача 20 000 мм/мин)
- Мощность ВЧ-шпинделя
- до 15 кВт
- Диапазон поворота оси B
- 280° (шаг 1°)
- Макс. диаметр заготовки
- 400 / 500 мм
- Крутящий момент патрона
- 100 / 200 / 320 Нм
- Межцентровое расстояние
- 600 / 1000 / 1700 мм
- Программное обеспечение
- BLUE Solution
- Макс. скорость ВЧ-шпинделя
- 90 000 об/мин
- Наружный шлифовальный круг
- 400 × 63 мм / 500 × 100 мм
- Разрешение линейных датчиков
- 0,01 мкм
- Макс. масса заготовки (в центрах)
- 100 / 150 / 200 кг
- Мощность привода наружного круга
- 11,5 кВт (водяное охлаждение)
Подробное описание
K100 - средняя модель в линейке универсальных круглошлифовальных станков Kellenberger (Санкт-Галлен, Швейцария). Гибко конфигурируемая платформа под серийное производство точных деталей: валы и патронные детали Ø до 500 мм в автомобилестроении и контрактном производстве. Три межцентровых расстояния - 600, 1000 и 1700 мм - и десять вариантов шлифовальных бабок закрывают типовую номенклатуру участка шлифования.
Шпиндель наружного круга - 11,5 кВт с водяным охлаждением, окружная скорость 50/63 м/с. ВЧ-шпиндель внутреннего шлифования - до 90 000 об/мин, мощность до 15 кВт. Это режимы под микроотверстия и финишные проходы на закаленных деталях. Ход по X 370 мм, по Z 760/1150/1180 мм в зависимости от базы. Разрешение линейных датчиков - 0,01 мкм, точность круглости 0,4/0,2 мкм.
Ось B - поворотная, диапазон 280° с шагом индексирования 1°. Ось C с прямым приводом доступна для некруглого и профильного шлифования через интерполяцию. Стойка FANUC 31i-B работает на 19" сенсорной панели с ПО BLUE Solution - графический интерфейс, циклы для контуров, конусов, радиусов, фасонных профилей. Масса станка 3600-5100 кг в зависимости от межцентрового расстояния.
Кому подходит: контрактным и серийным производствам автомобильных компонентов, валов, осей и патронных деталей, где нужна гибкая конфигурация под рост номенклатуры и точность финишного шлифования с швейцарским классом.
