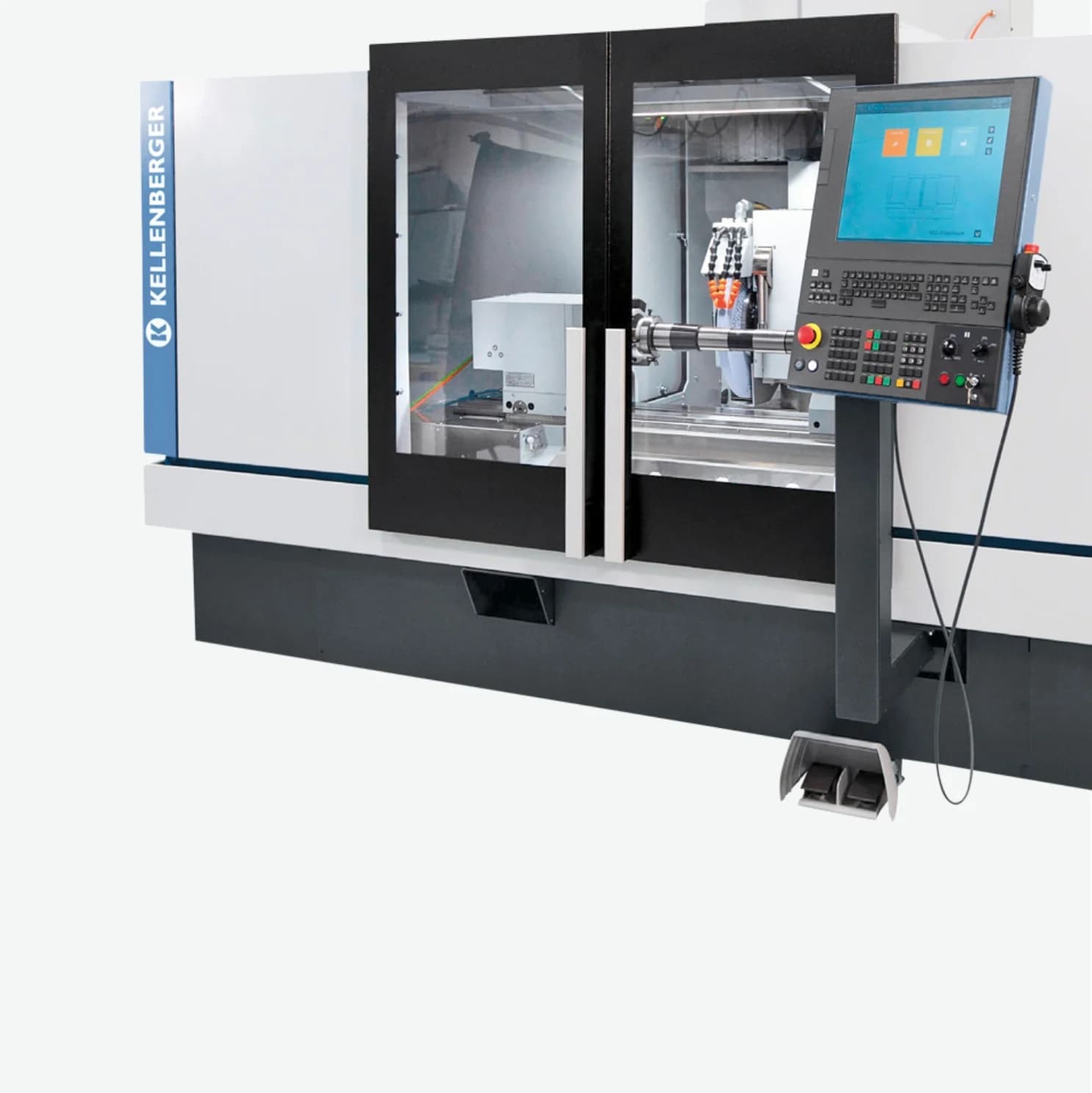

KELLENBERGER K10
Универсальный круглошлифовальный станок с ЧПУ начального уровня для наружного и внутреннего шлифования. Высота центров 200 мм, межцентровое расстояние 1000 мм, заготовки Ø до 400 мм и массой до 100 кг. Наружный круг 7,5 кВт, ВЧ-шпиндель внутреннего шлифования до 60 000 об/мин. Стойка FANUC 0i-F Plus.
Технические характеристики
- Тип станка
- Универсальный круглошлифовальный с ЧПУ
- Система ЧПУ
- FANUC 0i-F Plus, 19" сенсорный дисплей
- Масса станка
- 4100 кг
- Производитель
- L. Kellenberger & Co. AG (Санкт-Галлен, Швейцария, основана в 1917 году)
- Высота центров
- 200 мм
- Габариты станка
- 3400 × 2200 мм
- Окружная скорость
- 50 м/с
- Точность круглости
- 0,4 / 0,2 мкм
- Перемещение по оси X
- 365 мм (подача 10 000 мм/мин)
- Перемещение по оси Z
- 1150 мм (подача 20 000 мм/мин)
- Мощность ВЧ-шпинделя
- 7,5 кВт
- Диапазон поворота оси B
- 240° (шаг индексирования 1°)
- Макс. диаметр заготовки
- 400 мм
- Крутящий момент патрона
- 100 Нм
- Межцентровое расстояние
- 1000 мм
- Программное обеспечение
- BLUE Solution
- Макс. скорость ВЧ-шпинделя
- 60 000 об/мин
- Наружный шлифовальный круг
- 400 × 63 мм / 500 × 80 мм
- Разрешение линейных датчиков
- 0,01 мкм
- Макс. масса заготовки (в центрах)
- 100 кг
- Мощность привода наружного круга
- 7,5 кВт (водяное охлаждение)
Подробное описание
K10 - входная модель в линейке универсальных круглошлифовальных станков Kellenberger (Санкт-Галлен, Швейцария). Подходит инструментальным цехам и предприятиям, осваивающим шлифование: валы, оси, втулки, пальцы Ø до 400 мм и массой до 100 кг. Универсальная шлифовальная бабка несет два наружных круга и ВЧ-шпиндель внутреннего шлифования - наружное и внутреннее шлифование на одной базе без переустановки.
Шпиндель наружного круга - 7,5 кВт с водяным охлаждением, окружная скорость до 50 м/с. ВЧ-шпиндель внутреннего шлифования - до 60 000 об/мин, мощность 7,5 кВт. Ход по X 365 мм, по Z 1150 мм, подачи 10 000 и 20 000 мм/мин. Разрешение линейных датчиков - 0,01 мкм, точность круглости 0,4/0,2 мкм. Это уровень, достаточный для финишного шлифования прецизионных валов и втулок.
Ось B - поворотная, диапазон 240° с шагом индексирования 1°. Это позволяет выставить бабку под конус и фасонный профиль без переклейки круга. Стойка FANUC 0i-F Plus работает на 19" сенсорной панели с ПО BLUE Solution - графический интерфейс, циклы для типовых операций (контур, конус, радиус), быстрое освоение оператором. Габариты 3400 × 2200 мм, масса 4100 кг.
Кому подходит: инструментальным цехам, ремонтным производствам и контрактным предприятиям общего машиностроения, где нужна универсальная база наружного и внутреннего шлифования под валы, втулки и пальцы с швейцарской точностью и доступной стоимостью входа.
