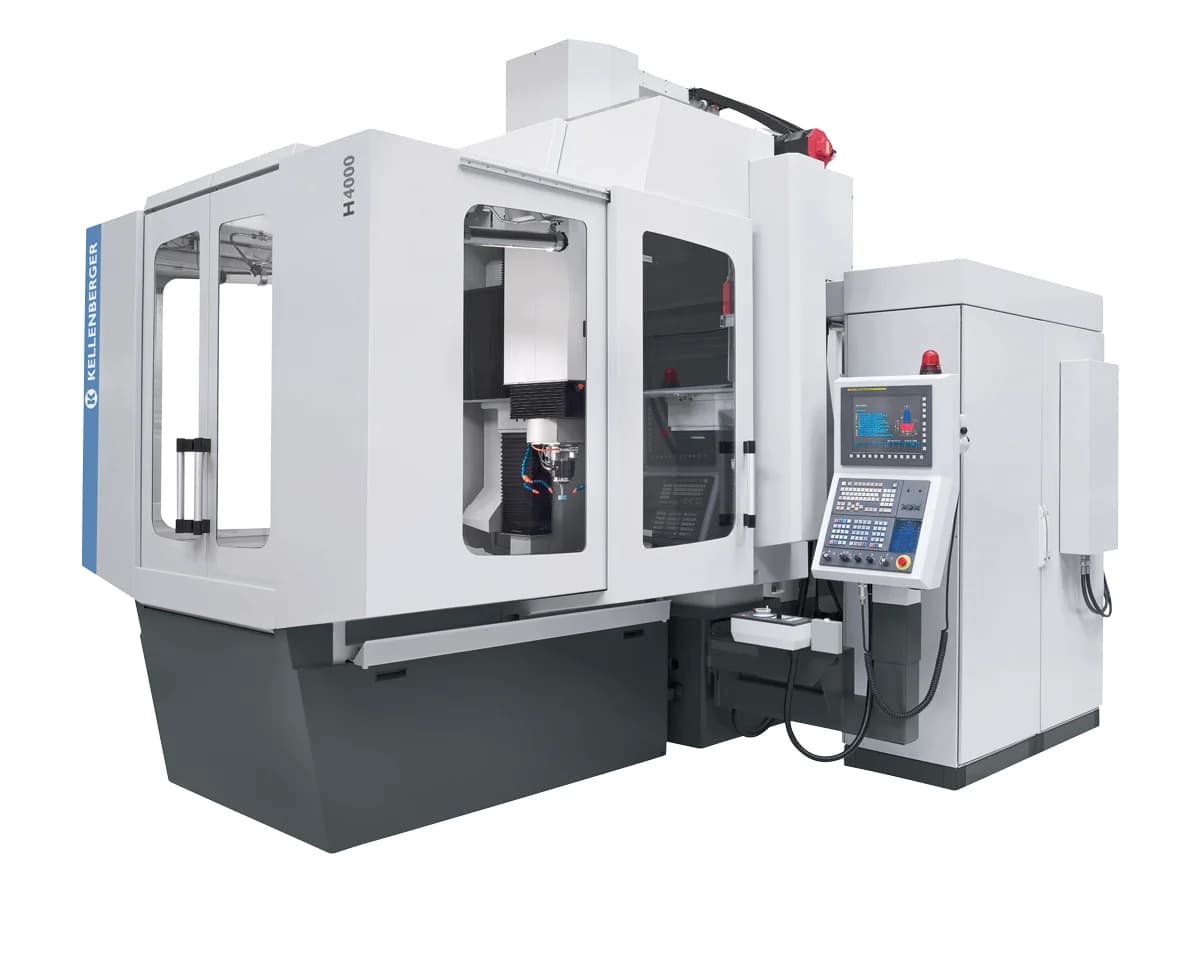

KELLENBERGER H4000
Крупногабаритный координатно-шлифовальный станок под массивные штампы, прессы и детали энергетики. Стол 1440 × 860 мм, нагрузка до 1500 кг, ходы X/Y 1300 × 800 мм, шпиндели до 150 000 об/мин, 6 осей (опция 8). Стойка FANUC 30i-B.
Технические характеристики
- Ход оси Z
- до 8 Гц, длина 0,1-170 мм
- Тип станка
- Координатно-шлифовальный с ЧПУ (крупногабаритный)
- Подача X, Y, W
- 0-2000 мм/мин (обработка), 4000 мм/мин (установка)
- Система ЧПУ
- FANUC 30i-B
- Шпиндель 40HS
- 9000-45 000 об/мин
- Шпиндель 70HS
- 9000-70 000 об/мин
- Масса станка
- 10 500 кг
- Производитель
- L. Kellenberger & Co. AG (Санкт-Галлен, Швейцария, основана в 1917 году)
- Габариты станка
- 3000 × 5200 мм
- Количество осей
- 6 (опционально 8)
- Программирование
- ISO, диалоговые макросы
- Воздушная турбина T15
- до 150 000 об/мин (опция)
- Полезная площадь стола
- 1440 × 860 мм
- Радиальная подача оси U
- от -3 до +47 мм
- Грузоподъемность стола
- 800 кг (опция 1500 кг)
- Ширина Т-образного паза
- 7,14 мм
- Диаметр гильзы шпинделя
- 125 мм
- Диапазон регулировки X, Y
- 1300 × 800 мм
- Скорость планетарной оси C
- 5-350 об/мин
- Угол конусного шлифования
- 120° (опция)
- Вертикальная регулировка W
- 635 мм
- Высота прохода (стол - ось U)
- 905 мм
- Высота прохода (стол - нос шпинделя)
- 750 мм
- Макс. диаметр шлифования (автоматически)
- 144 мм (диск 100 мм)
- Макс. диаметр шлифования (с консольными пластинами)
- 360 мм
Подробное описание
H4000 - старшая модель координатно-шлифовальной линейки Kellenberger (Санкт-Галлен, Швейцария) под крупногабаритные и тяжелые детали. Построена под массивные штампы, прессы и детали энергетического оборудования: рабочий стол 1440 × 860 мм, нагрузка до 1500 кг. Технологическая база та же, что у H2000, но с увеличенной зоной и ходами под крупный габарит.
Диапазоны регулировки X/Y - 1300 × 800 мм, вертикальная регулировка W - 635 мм. Высота прохода от стола до оси U - 905 мм, до носа шпинделя - 750 мм. Под крупногабаритные пресс-формы с высокими пуансонами это критично: деталь не упирается в шпиндельный узел. Шесть осей в стандарте, опциональное расширение до восьми.
Три варианта шпинделей: 40HS (9000-45 000 об/мин), 70HS (9000-70 000 об/мин), воздушная турбина T15 (до 150 000 об/мин, опция). Скорость планетарной оси C - 5-350 об/мин, радиальная подача оси U от -3 до +47 мм. Подача X, Y, W - 0-2000 мм/мин при обработке, 4000 мм/мин при установке. Ход оси Z - до 8 Гц, длина хода 0,1-170 мм. Стойка FANUC 30i-B, программирование ISO и диалоговые макросы. Масса станка 10 500 кг.
Кому подходит: инструментальным цехам крупных пресс-форм и штампов, производствам тяжелого энергетического и аэрокосмического машиностроения, где нужна координатная обработка крупных гнезд и контуров с швейцарской точностью на заготовках до 1500 кг.
