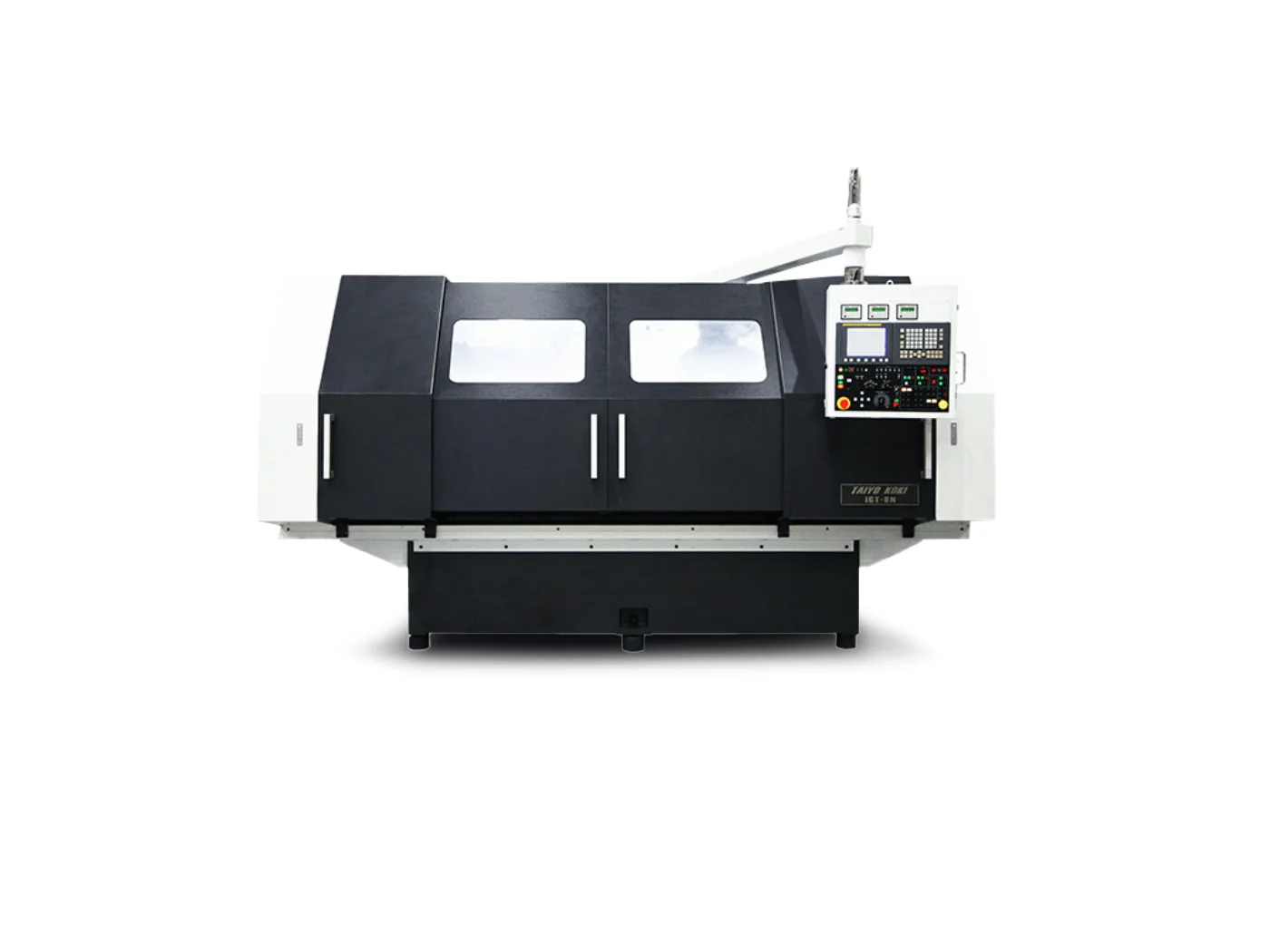

IGT-8N
Горизонтальный шлифовальный центр DMG MORI Taiyo Koki серии IGT под шлифование длинномерных деталей. Диаметр до 250 мм, длина шлифования до 300 мм, общая длина заготовки до 800 мм. Шпиндель 500 об/мин, FANUC. Под длинные валы, шпиндели и оси.
Технические характеристики
- Тип станка
- Горизонтальный шлифовальный центр серии IGT
- Система управления
- FANUC
- Скорость рабочего шпинделя
- 500 об/мин
- Максимальная длина заготовки
- 800 мм
- Максимальная длина шлифования
- 300 мм
- Максимальный диаметр шлифования
- 250 мм
Подробное описание
IGT-8N - горизонтальный шлифовальный центр DMG MORI Taiyo Koki серии IGT. Буква T в обозначении - указание на компоновку под длинномерные заготовки. Диаметр обработки до 250 мм, длина шлифования до 300 мм, общая длина заготовки до 800 мм. Шпиндель заготовки 500 об/мин.
Семейство IGT рассчитано на валы и шпиндели увеличенной длины. При диаметре до 250 мм общая длина заготовки до 800 мм - это размерный класс длинных валов и осей, где несколько шеек разнесены по длине. Длина шлифования 300 мм означает, что за один проход прошлифовывается участок вала, а общая длина 800 мм даёт запас под закрепление и обработку нескольких участков.
Типовая номенклатура: длинные шпиндели, ходовые валики, распределительные валы, оси редукторов, валы насосов, колонки и штанги. Для всех них критична соосность шеек, разнесённых по длине заготовки, и прямолинейность оси. Горизонтальная компоновка с базированием в центрах решает именно эту задачу.
Шпиндель 500 об/мин. Taiyo Koki выбирает эту скорость под резонансные характеристики длинномерной заготовки: на более высоких оборотах метровый вал в центрах входит в вибрации, которые портят поверхность шейки. Гидростатические направляющие шлифовальной бабки и люнеты дополнительно гасят колебания.
FANUC-управление с полным набором циклов. Циклы правки круга, замера в процессе, автокомпенсации износа. Для длинных валов с несколькими шейками программа держит межосевое расстояние и соосность между участками - в ручной схеме это требует высокой квалификации.
По сравнению с IGH-10NT (длина до 1000 мм) IGT-8N короче по заготовке (800 мм), но акцент на наружном шлифовании делает его рабочей машиной под серийные шпиндели и валы в корпусном исполнении.
Кому подходит: цехам серийного производства длинных валов, шпинделей и осей длиной до 800 мм, где нужна стабильная соосность нескольких шеек и прямолинейность оси в горизонтальной компоновке.
