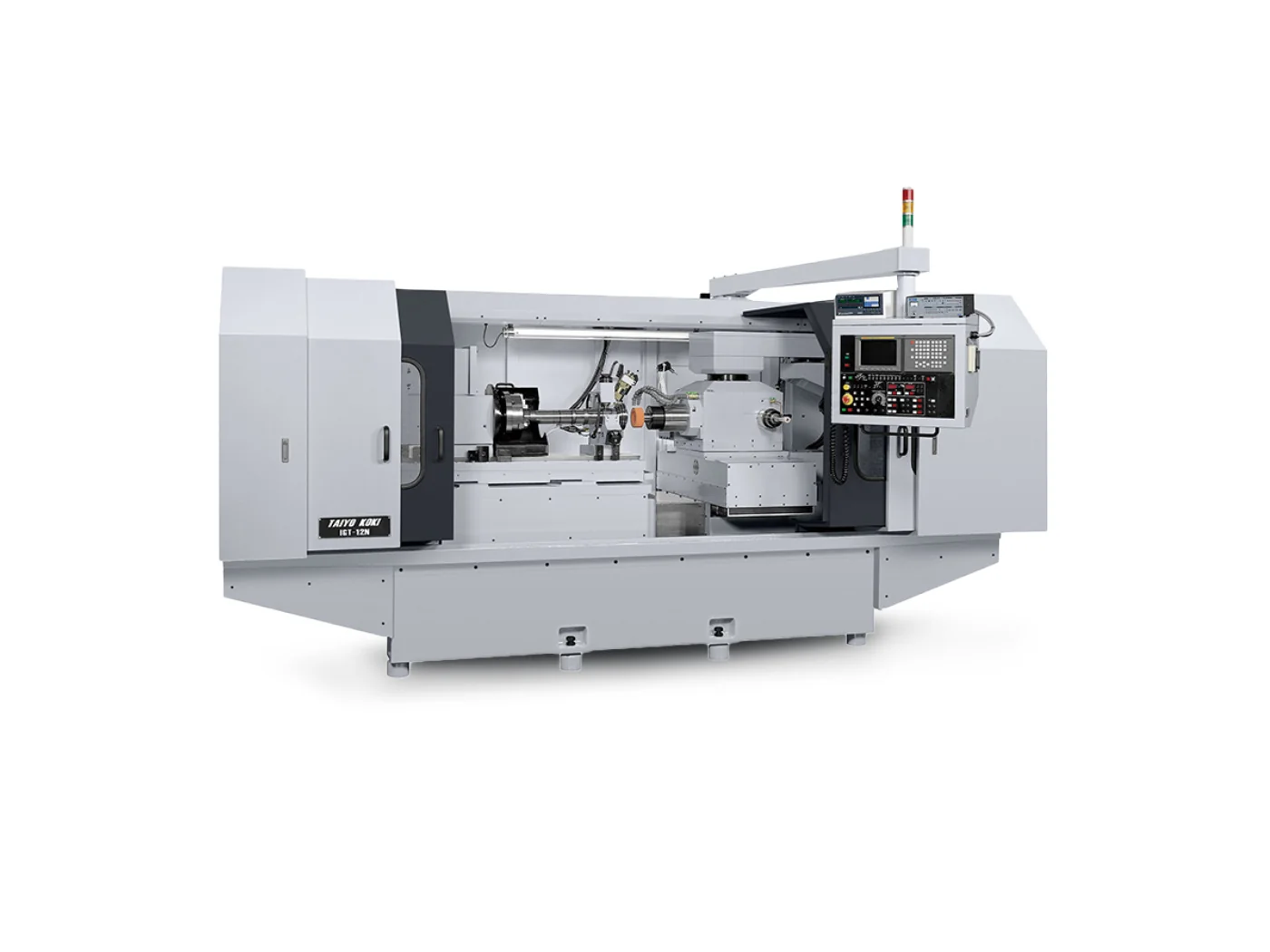

IGT-12N
Старшая модель горизонтального шлифования DMG MORI Taiyo Koki серии IGT под самые длинные заготовки. Диаметр до 350 мм, длина шлифования до 300 мм, общая длина заготовки до 1180 мм. Шпиндель 500 об/мин, FANUC. Под крупногабаритные длинномерные валы и оси.
Технические характеристики
- Тип станка
- Горизонтальный шлифовальный центр серии IGT, старшая модель
- Система управления
- FANUC
- Скорость рабочего шпинделя
- 500 об/мин
- Максимальная длина заготовки
- 1180 мм
- Максимальная длина шлифования
- 300 мм
- Максимальный диаметр шлифования
- 350 мм
Подробное описание
IGT-12N - старшая модель горизонтальных шлифовальных центров DMG MORI Taiyo Koki серии IGT. По сравнению с IGT-8N выросли диаметр (250 -> 350 мм) и общая длина заготовки (800 -> 1180 мм). Длина шлифования 300 мм, шпиндель 500 об/мин.
Это самая длинная заготовка в серии IGT и самая крупная по диаметру. На 1180 мм с диаметром до 350 мм помещаются крупногабаритные длинномерные детали: ходовые винты крупных станков, шпиндели тяжёлых обрабатывающих центров, длинные оси прокатного оборудования, коленчатые валы тяжёлых дизелей, карданные валы большегрузной техники, колонны и штанги крупных гидроцилиндров.
Горизонтальная компоновка на этой длине - единственная рабочая схема. Вертикально базировать деталь длиной более метра нельзя: собственный вес прогибает заготовку. В центрах горизонтального станка длинномерный вал держит прямолинейность оси, что и требуется для ходовых винтов, шпинделей и осей ответственных узлов.
Шпиндель 500 об/мин под резонансные характеристики крупногабаритной длинномерной заготовки. Taiyo Koki применяет гидростатические направляющие, люнеты и массивную станину - на детали массой в десятки и сотни килограмм любая вибрация критична, она переходит в волнистость и микродробь на шейке.
Диаметр до 350 мм означает, что станок берёт не только тонкие оси, но и крупногабаритные валы. Это переводит номенклатуру в тяжелонагруженный класс: коленчатые валы, валы прокатных станов, шпиндели крупногабаритных агрегатов.
FANUC-управление с полным набором циклов серийной обработки. Циклы правки круга, замера в процессе, автокомпенсации износа. Для длинных валов с несколькими шейками программа держит межосевое расстояние, соосность и цилиндричность - в ручной схеме это требует высокой квалификации оператора.
Кому подходит: цехам тяжелонагруженного машиностроения - производителям крупных ходовых винтов, шпинделей тяжёлых станков, осей прокатного оборудования, коленчатых и карданных валов, где требуется шлифовка длинномерных деталей до 1,18 м при диаметре до 350 мм.
