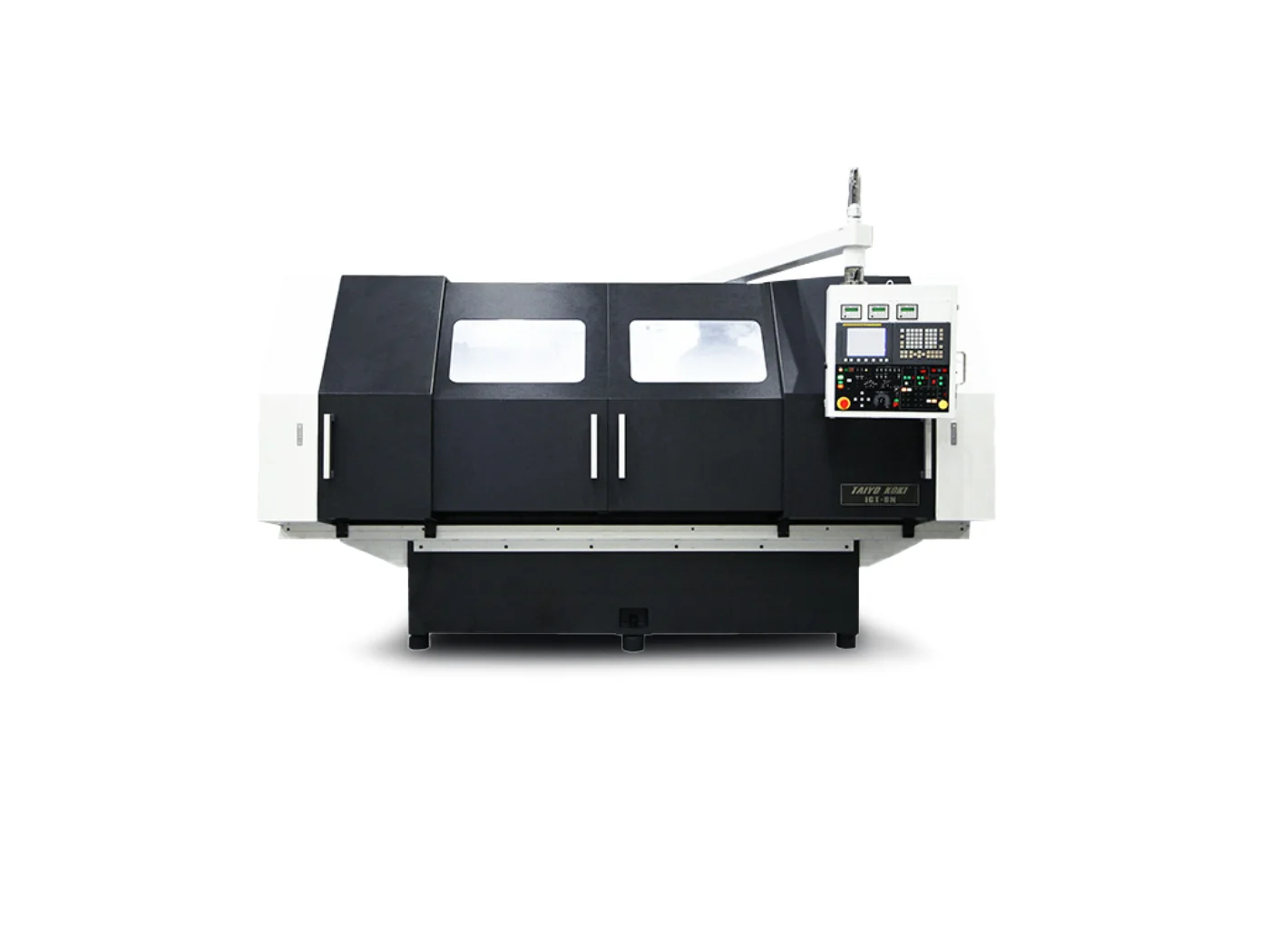

IGS-4NT
Горизонтальный шлифовальный центр DMG MORI Taiyo Koki серии IGS с ЧПУ под наружное шлифование коротких деталей. Диаметр до 300 мм, длина шлифования до 300 мм, общая длина заготовки до 400 мм. Шпиндель 500 об/мин, FANUC. Под короткие оси, валы и втулки.
Технические характеристики
- Тип станка
- Горизонтальный шлифовальный центр серии IGS с ЧПУ
- Система управления
- FANUC
- Скорость рабочего шпинделя
- 500 об/мин
- Максимальная длина заготовки
- 400 мм
- Максимальная длина шлифования
- 300 мм
- Максимальный диаметр шлифования
- 300 мм
Подробное описание
IGS-4NT - горизонтальный шлифовальный центр DMG MORI Taiyo Koki серии IGS. Буква S в обозначении указывает на смещение акцента в сторону наружного шлифования (Surface/Spindle). Диаметр обработки до 300 мм, длина шлифования до 300 мм, общая длина заготовки до 400 мм. Шпиндель заготовки 500 об/мин.
Семейство IGS позиционируется отдельно от IGH. При сопоставимых диаметрах и длинах это станок с иной кинематикой и компоновкой шпиндельной бабки - оптимизированный под наружное шлифование деталей вращения малого и среднего размера. Рабочая зона рассчитана на короткие заготовки: общая длина до 400 мм, длина шлифования до 300 мм.
Типовая номенклатура - короткие оси, ступенчатые валы, втулки, ролики, пальцы, точные цилиндрические детали общепромышленного назначения. Для всех них основная задача - наружное шлифование шеек и посадочных поясков с точностью по диаметру и цилиндричности.
Шпиндель 500 об/мин - среднее значение под детали диаметром 100-300 мм. Taiyo Koki применяет прецизионные подшипники и балансировку шпиндельного узла. На коротких деталях это даёт стабильное качество поверхности, которое требуется для посадочных мест под подшипники качения.
Горизонтальная компоновка удобна для коротких осей и валов: деталь базируется в центрах или кулачках, шлифовальный круг работает по наружной поверхности. За один установ можно прошлифовать несколько шеек, держа их соосность.
FANUC-управление с циклами серийной обработки. Циклы правки круга, замера в процессе, автокомпенсации износа. На ступенчатых валах с несколькими шейками программа держит межосевое расстояние и допуск цилиндричности.
Кому подходит: цехам серийного производства коротких осей, ступенчатых валов, втулок и роликов диаметром до 300 мм и длиной до 400 мм, где основная задача - наружное шлифование посадочных шеек.
