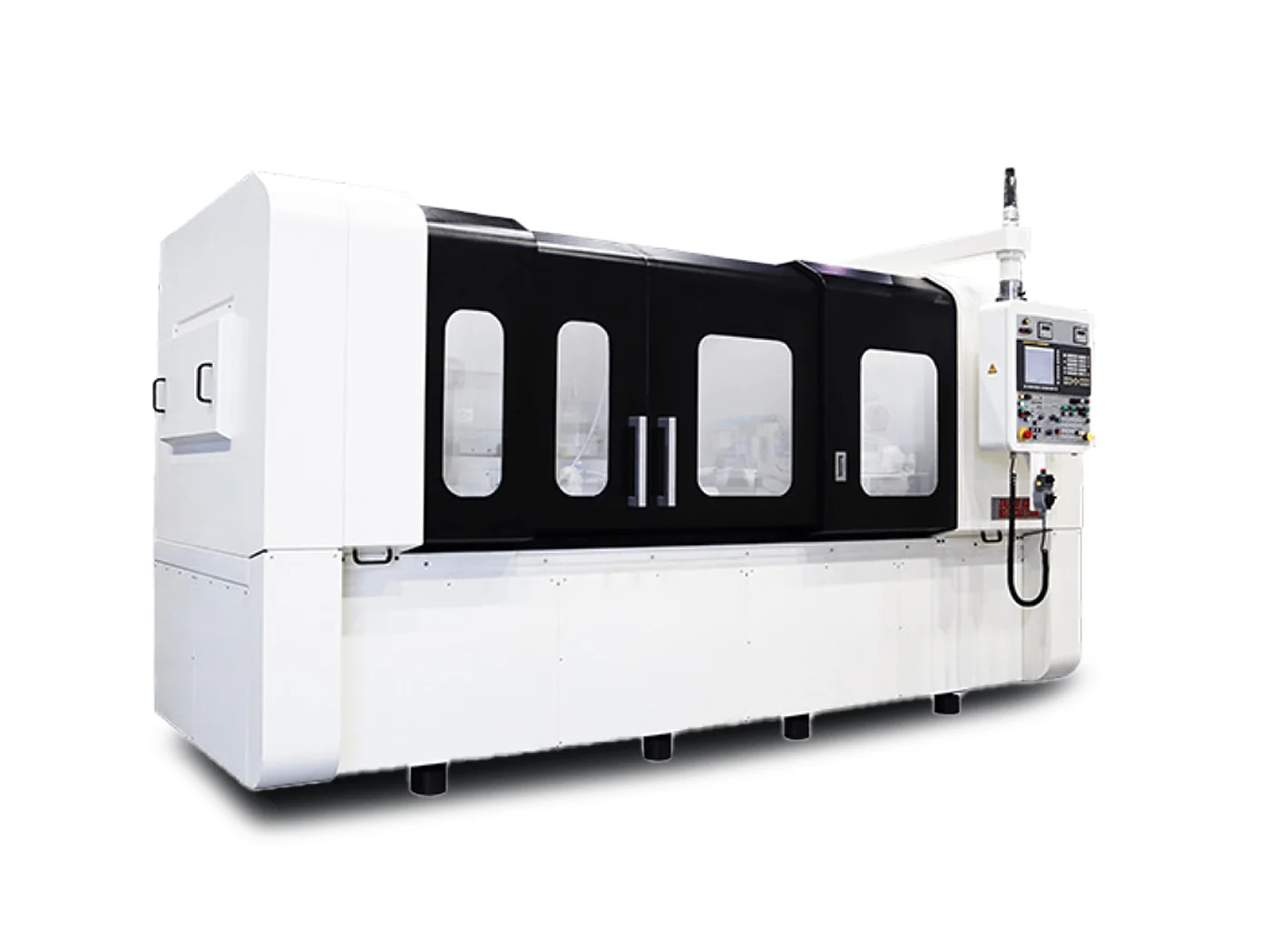

IGH-7NT
Горизонтальный шлифовальный центр DMG MORI Taiyo Koki под внутреннее шлифование деталей средней длины. Диаметр до 275 мм, длина шлифования до 450 мм, общая длина заготовки до 750 мм. Шпиндель 900 об/мин, FANUC. Под длинные валы и шпиндели.
Технические характеристики
- Тип станка
- Горизонтальный шлифовальный центр с ЧПУ
- Система управления
- FANUC
- Скорость рабочего шпинделя
- 900 об/мин
- Максимальная длина заготовки
- 750 мм
- Максимальная длина шлифования
- 450 мм
- Максимальный диаметр шлифования
- 275 мм
Подробное описание
IGH-7NT - средняя ступень горизонтальных шлифовальных центров DMG MORI Taiyo Koki. По сравнению с IGH-2NT длина заготовки выросла с 465 до 750 мм, длина шлифования - с 150 до 450 мм. Диаметр обработки остался 275 мм, шпиндель 900 об/мин.
Увеличенная длина переводит станок в класс длинномерных валов и шпинделей. Сюда попадают шпиндели токарных и фрезерных станков, длинные ходовые валы, оси редукторов и коробок передач, распределительные валы, колонковые штанги, детали гидроцилиндров. Для всех них критична соосность нескольких шеек по длине - именно эта задача в горизонтальной компоновке решается лучше всего.
Длина шлифования 450 мм означает, что за один проход можно прошлифовать длинную шейку без переустановки. На заготовке до 750 мм это закрывает большую часть номенклатуры среднеразмерных валов общепромышленного назначения. Серийные шпиндели станков, валы насосов и компрессоров, оси мотор-колёс - рабочий габарит.
Шпиндель 900 об/мин с прецизионными подшипниками. Taiyo Koki применяет балансировку шпиндельного узла и гидростатические направляющие шлифовальной бабки - на длинной заготовке это снижает вибрации, которые иначе дали бы волнистость на поверхности шейки.
FANUC-управление с теми же циклами, что и на IGH-2NT. Циклы правки круга, замера в процессе, автокомпенсации износа. Для длинных валов с несколькими шейками программа держит межосевое расстояние, соосность и допуски цилиндричности - в ручной схеме это требует высокой квалификации оператора.
По сравнению с IGH-2NT эта модель для цехов, где в номенклатуре есть длинномерные валы и шпиндели, и IGH-2NT по длине заготовки их не берёт.
Кому подходит: цехам серийного производства длинных валов, шпинделей, осей редукторов и распределительных валов длиной до 750 мм, где нужна стабильная соосность нескольких шеек в горизонтальной компоновке.
