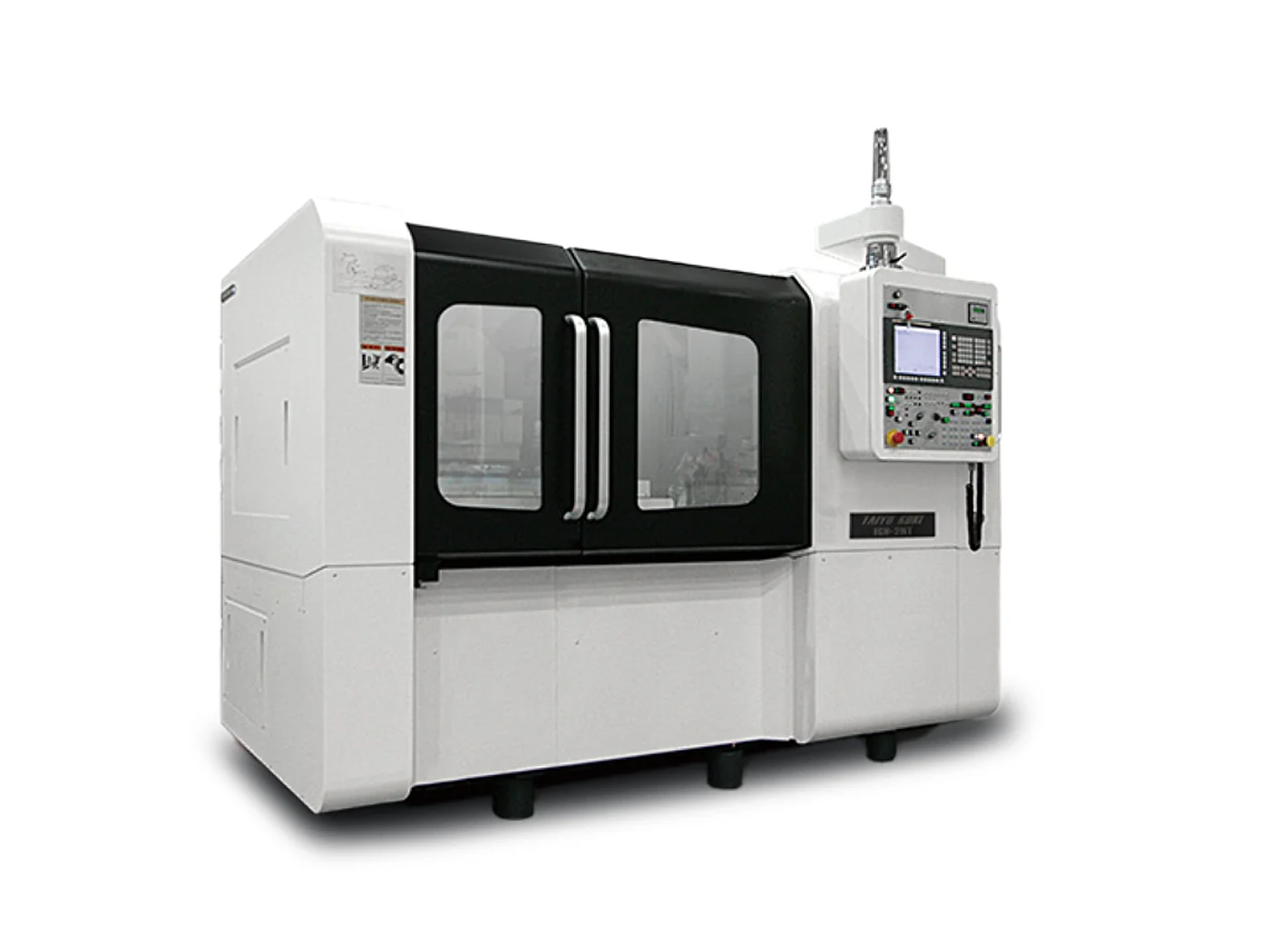

IGH-2NT
Горизонтальный шлифовальный центр DMG MORI Taiyo Koki с ЧПУ под внутреннее шлифование. Диаметр до 275 мм, длина шлифования до 150 мм, общая длина заготовки до 465 мм. Шпиндель 900 об/мин, FANUC. Под валы, шпиндели и короткие цилиндрические детали.
Технические характеристики
- Тип станка
- Горизонтальный шлифовальный центр с ЧПУ
- Система управления
- FANUC
- Скорость рабочего шпинделя
- 900 об/мин
- Максимальная длина заготовки
- 465 мм
- Максимальная длина шлифования
- 150 мм
- Максимальный диаметр шлифования
- 275 мм
Подробное описание
IGH-2NT - горизонтальный шлифовальный центр DMG MORI Taiyo Koki с ЧПУ под внутреннее шлифование. Буквы NT указывают на числовое программное управление. Диаметр обработки до 275 мм, длина шлифования до 150 мм, общая длина заготовки до 465 мм. Шпиндель заготовки 900 об/мин.
В отличие от вертикальных NVGH и TKV, эта машина работает в горизонтальной компоновке. Это меняет целевую номенклатуру: вместо плоских колец и дисков сюда попадают детали с протяжённой осью - валы, шпиндели, оси, короткие цилиндрические втулки, внутренние отверстия в корпусных деталях. Горизонтальная схема держит соосность нескольких отверстий и шеек по длине - в вертикальной компоновке это сделать сложнее из-за вылета круга.
IGH-2NT - младшая модель серии по длине заготовки (до 465 мм). Это размерный класс коротких и средних валов, втулок, гильз, осей, внутренних посадочных отверстий в корпусных деталях. Длина шлифования 150 мм означает, что за один проход прошлифовывается короткая шейка или отверстие; общая длина заготовки до 465 мм оставляет запас под закрепление в центрах или кулачках.
Шпиндель 900 об/мин оптимизирован под окружную скорость деталей среднего диаметра. Taiyo Koki применяет прецизионные подшипники и балансировку шпинделя - это важно для внутреннего шлифования, где вылет круга даёт упругие отжатия и снижает жёсткость процесса.
FANUC-управление. Циклы внутреннего и внешнего шлифования, правки круга, замера в процессе. На валах с несколькими шейками программа держит межосевое расстояние и соосность между шейками, что в ручной схеме требует квалифицированного оператора.
Кому подходит: цехам серийного производства валов, шпинделей и коротких цилиндрических деталей, где основная задача - внутреннее шлифование посадочных отверстий и шеек в горизонтальной компоновке на заготовках до 465 мм.
