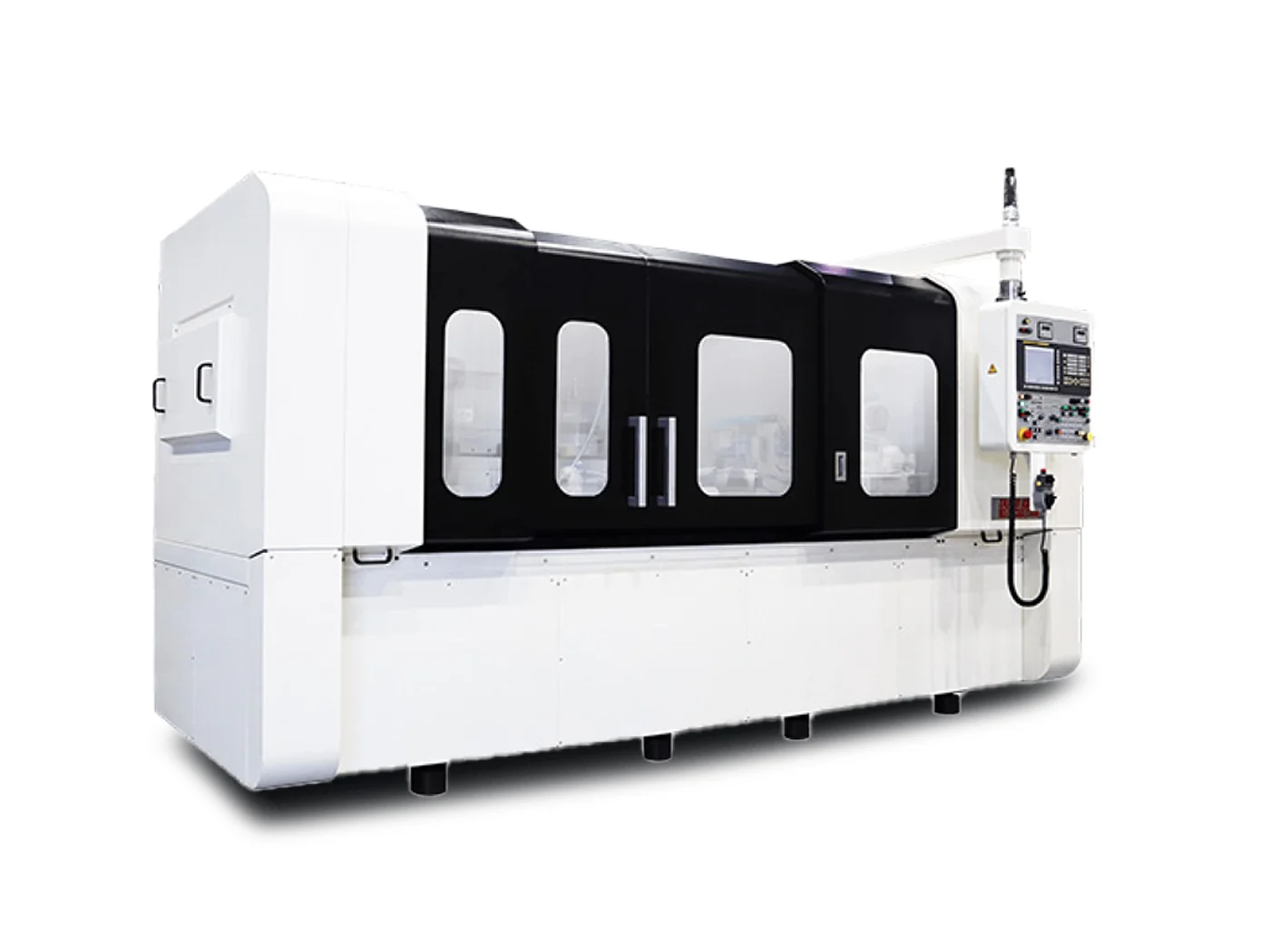

IGH-10NT
Старшая модель горизонтального шлифования DMG MORI Taiyo Koki серии IGH. Диаметр до 275 мм, длина шлифования до 600 мм, общая длина заготовки до 1000 мм. Шпиндель 500 об/мин, FANUC. Под самые длинные валы и шпиндели в линейке.
Технические характеристики
- Тип станка
- Горизонтальный шлифовальный центр с ЧПУ, старшая модель серии IGH
- Система управления
- FANUC
- Скорость рабочего шпинделя
- 500 об/мин
- Максимальная длина заготовки
- 1000 мм
- Максимальная длина шлифования
- 600 мм
- Максимальный диаметр шлифования
- 275 мм
Подробное описание
IGH-10NT - старшая модель горизонтальных шлифовальных центров DMG MORI Taiyo Koki серии IGH. Длина заготовки выросла с 750 до 1000 мм, длина шлифования - с 450 до 600 мм. Диаметр обработки остался 275 мм. Скорость шпинделя снижена с 900 до 500 об/мин под возросшую длину и массу заготовки.
Это самая длинная заготовка в линейке горизонтального шлифования IGH. На 1 м помещаются: длинные ходовые винты, ходовые валики станков с ЧПУ, длинные шпиндели многошпиндельных агрегатов, колонны и штанги гидроцилиндров большого хода, длинные распределительные и карданные валы, оси прокатного оборудования.
Снижение оборотов шпинделя с 900 до 500 об/мин связано с длиной заготовки. Длинный вал в центрах имеет собственную резонансную частоту, и на высоких оборотах появляются вибрации, которые портят поверхность шейки. Taiyo Koki выбирает безопасный диапазон, при котором длинномерная заготовка работает устойчиво. Для удержания вибраций на низком уровне применяются люнеты и гидростатические направляющие.
Горизонтальная компоновка на длине 1 м - единственная рабочая схема. Вертикально базировать метровый вал нельзя: собственный вес прогибает заготовку, и геометрия теряется. В центрах горизонтального станка вал держит прямолинейность оси, что и требуется для ходовых винтов и шпинделей.
FANUC-управление с циклами серийной обработки. Для длинных валов с несколькими шейками программа держит межосевое расстояние, соосность и цилиндричность по длине. Циклы правки круга и замера в процессе снимают зависимость от квалификации оператора на серийной партии.
Кому подходит: цехам серийного производства самых длинных валов и шпинделей в номенклатуре - ходовых винтов станков с ЧПУ, длинных осей и штанг гидроцилиндров, распределительных валов до 1 м, где IGH-7NT по длине уже не берёт заготовку.
